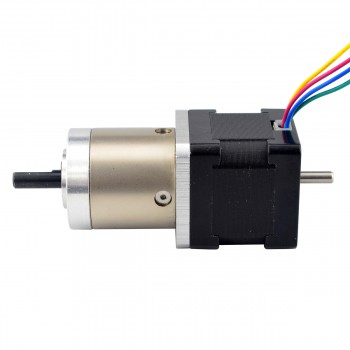

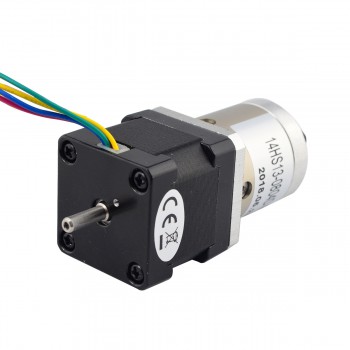

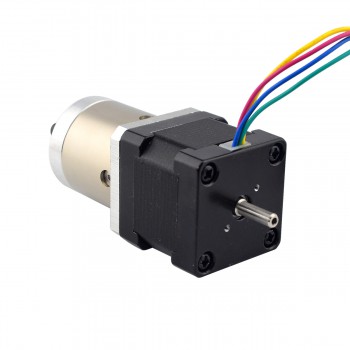

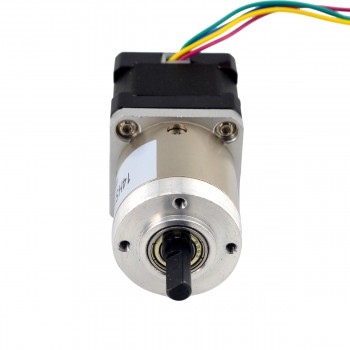

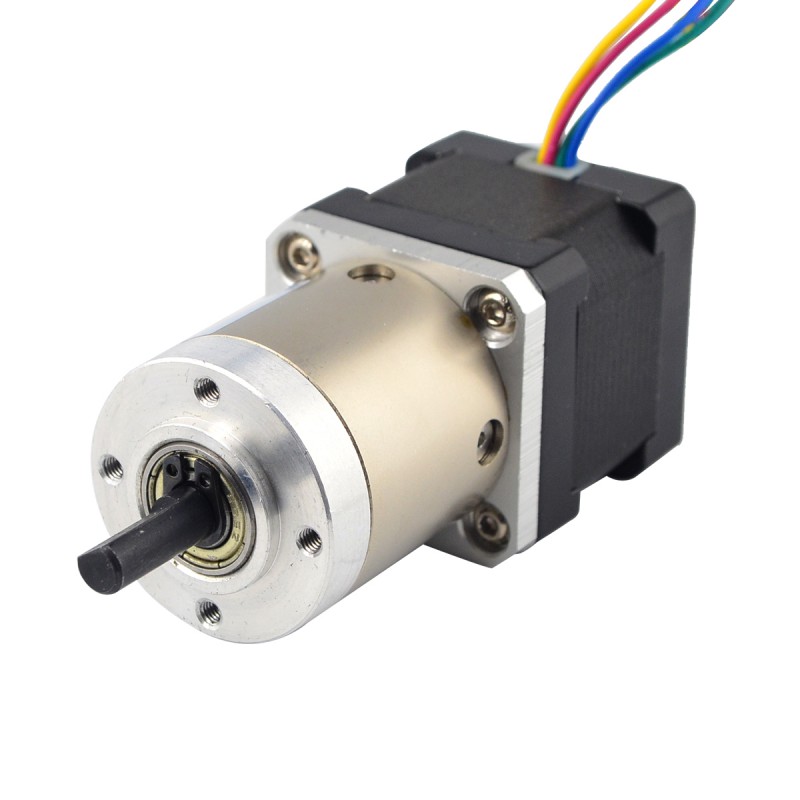

Silnik krokowy z przekładnią Nema 14 14HS13-0804D-PG19 z przekładnia planetarna 19:1 i tylnym wałem
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:155,14zł
Silnik krokowy z przekładnią Nema 14 14HS13-0804D-PG19 z przekładnia planetarna 19:1 i tylnym wałem
Silnik krokowy Nema 14 z obudową 34 mm i prądem znamionowym 0,80 A, zintegrowaną przekładnią planetarną o przełożeniu 19,19:1.
Specyfikacja elektryczna
- Numer części producenta: 14HS13-0804D-PG19
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 14Ncm
- Prąd znamionowy na fazę: 1A
- Napięcie: 3,20V
- Rezystancja fazowa 3,2omów
- Indukcyjność: 4,5mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni:Planetarna
- Przełożenie:19.19:1
- Sprawność:81%
- Luz zwrotny bez obciążenia:<=1 stopnia
- Maksymalny dopuszczalny moment obrotowy:2N.m
- Dopuszczalny moment obrotowy:4N.m
- Maksymalne obciążenie osiowe wału:50N
- Maksymalne obciążenie promieniowe wału:100N
Dane fizyczne
- Wymiary ramy:35x35mm
- Długość silnika: 34mm
- Długość przekładni:35mm
- Średnica wału przedniego: Φ6mm
- Długość wału przedniego: 18mm
- Długość wycięcia D z przodu: 12mm
- Średnica wału tylnego: Φ4mm
- Długość wału tylnego:12mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 400g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Zielony
|
Żółty
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Sprawność | 81% |
| Przełożenie | 19,19:1 |
| Długość przekładni (mm) | 35,8 |
| Typ przekładni | Planetarna |
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 200 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 283,28 |
| Dopuszczalny moment obrotowy (Ncm) | 400 |
| Dopuszczalny moment obrotowy (uncji cala) | 566,56 |
| Maksymalne obciążenie osiowe wału (N) | 50 |
| Maksymalne obciążenie promieniowe wału (N) | 100 |
| Specyfikacja silnika | |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 14 |
| Moment trzymania bez przekładnią (uncji cala) | 19,83 |
| Indukcyjność (mH) | 4,5 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 14 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 3,2 |
| Prąd znamionowy (A) | 1,0 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 18 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Specyfikacja fizyczna | |
| Waga (g) | 400 |
