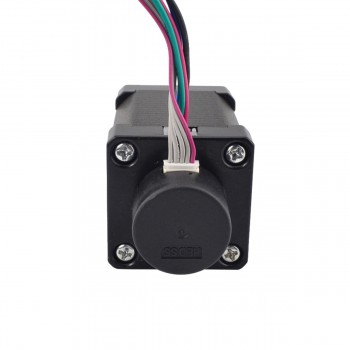

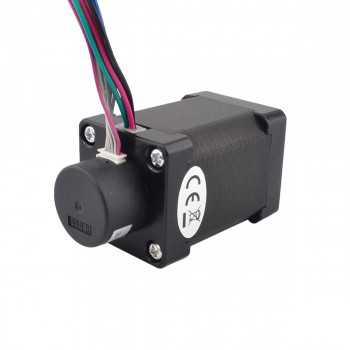

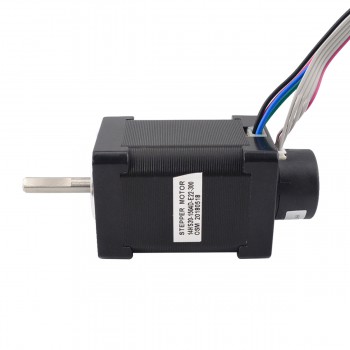

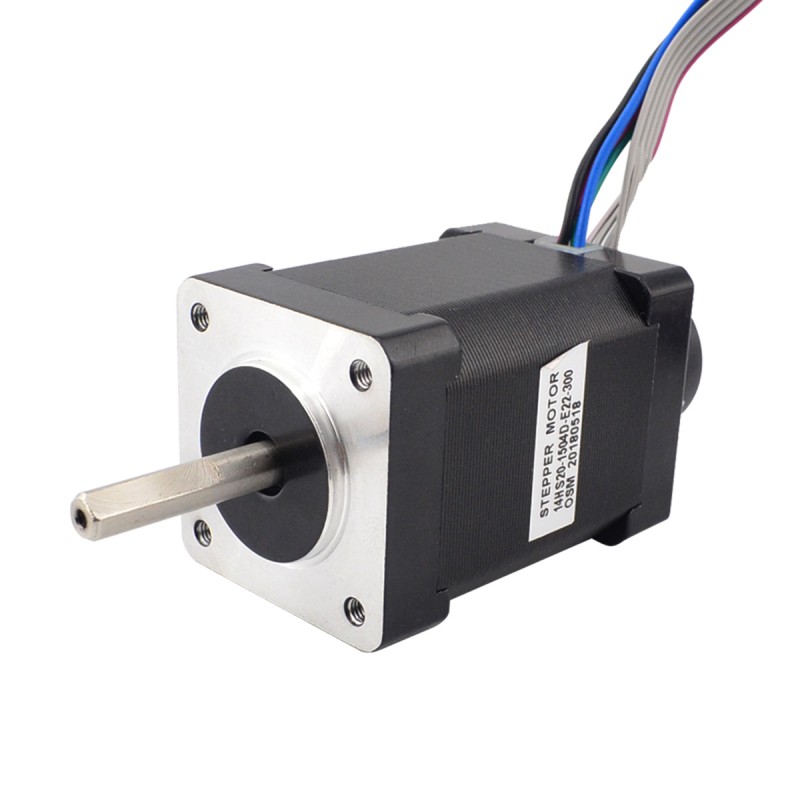

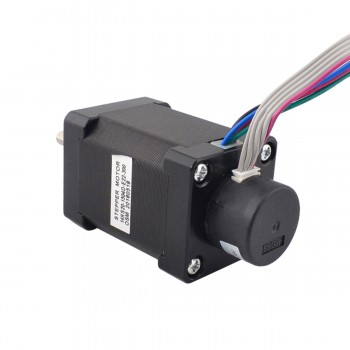

Silnik krokowy Nema 14 z zamkniętą pętlą 14HS20-1504D-E22-300 40Ncm z enkoder 300CPR
- Instrukcje i dokumentacja: Karta katalogowa silnika:
Nasza cena:217,07zł
Silnik krokowy Nema 14 z zamkniętą pętlą 14HS20-1504D-E22-300 40Ncm z enkoder 300CPR
Specyfikacja silnika
- Numer części producenta: 14HS20-1504D-E22-300
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 0,40Nm(56,66uncji cala)
- Prąd znamionowy na fazę: 1,50A
- Napięcie: 4,20V
- Rezystancja fazowa 2,80omów
- Indukcyjność: 3,80mH ± 20%(1KHz)
- Wymiary ramy: 35 x 35mm
- Długość silnika: 52mm
- Średnica wału: Φ5mm
- Długość wału: 24mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
Specyfikacja enkodera
- Napięcie sterownikiem: 5VDC
- Prąd wyjściowy: ≤20mA
- Rozdzielczość: 300cpr
- Sygnał wyjściowy: 2 Kanały
- Średnica wału: Φ5mm
- Częstotliwość wyjściowa: ≤30KHz
- Niskie napięcie wyjściowe: ≤0,3VDC
- Wysokie napięcie wyjściowe: ≥3,4VDC
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 40 |
| Moment trzymania (uncji cala) | 56,656 |
| Indukcyjność (mH) | 3,8 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 14 |
| Rezystancja fazowa (om) | 2,8 |
| Prąd znamionowy (A) | 1,5 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja enkodera | |
| Prąd wyjściowy (mA) | 20 |
| Częstotliwość wyjściowa | ≤30KHz |
| Kanały sygnału wyjściowego | 2 |
| Napięcie znamionowe (V) | 5 |
| Rozwiązanie (CPR) | 300 |
| Wysokie napięcie wyjściowe (VDC) | ≥3,4 |
| Niskie napięcie wyjściowe (VDC) | ≤0,3 |
