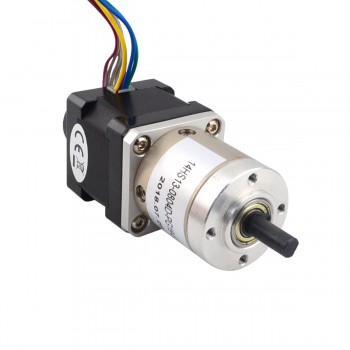

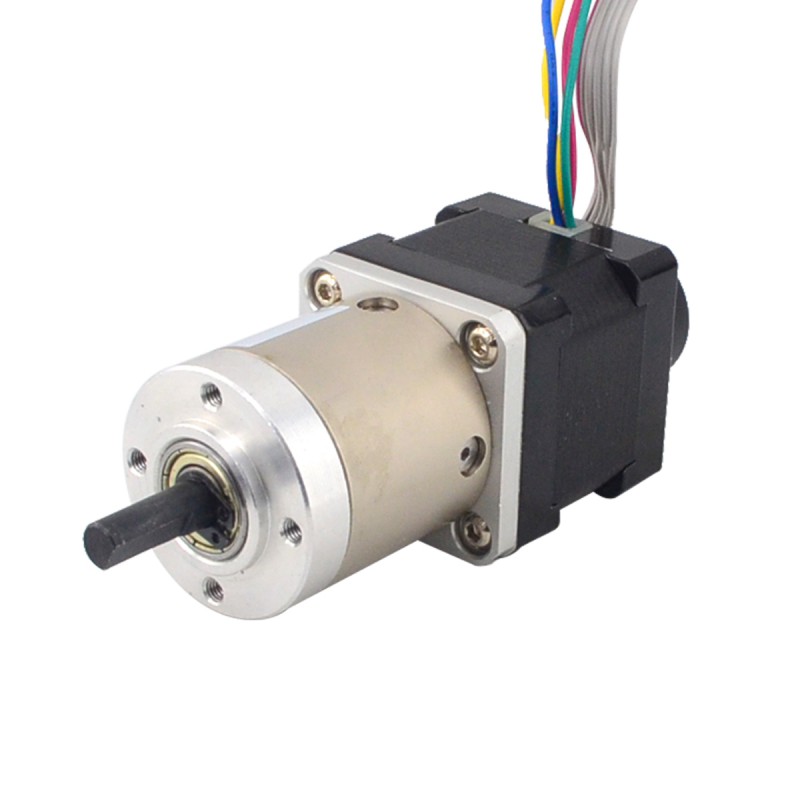

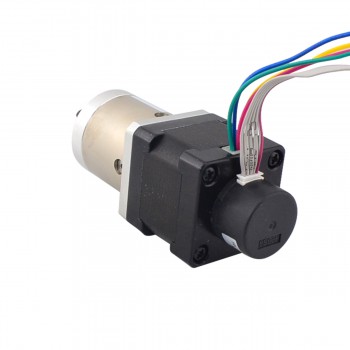

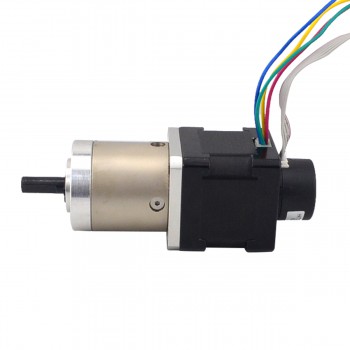

Silnik krokowy Nema 14 z zamkniętą pętlą i przekładnią 14HS13-0804D-PG19-E22-300 300CPR z przekładnia planetarna 19:1
- Instrukcje i dokumentacja: Karta katalogowa silnika:
Nasza cena:295,07zł
Silnik krokowy Nema 14 z zamkniętą pętlą i przekładnią 14HS13-0804D-PG19-E22-300 300CPR z przekładnia planetarna 19:1
Specyfikacja silnika
- Numer części producenta: 14HS13-0804D-PG19-E22-300
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku bez przekładni: 1,8 stopnia
- Moment trzymania bez przekładni: 0,14Nm
- Prąd znamionowy na fazę: 1A
- Rezystancja fazowa 3,20omów
- Napięcie: 3,20V
- Indukcyjność: 4,50mH ± 20%(1KHz)
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Długość przekładni: 35,8mm
- Przełożenie: 19,20
- Sprawność: 81%
- Średnica wału: Φ6mm
- Długość wału: 18mm
- Długość cięcia w kształcie litery D: 12mm
- Luz zwrotny bez obciążenia: <=1 stopnia
- Maksymalny dopuszczalny moment obrotowy: 2Nm
- Dopuszczalny moment obrotowy: 4Nm
- Maksymalne obciążenie osiowe wału: 50N
- Maksymalne obciążenie promieniowe wału: 100N
Specyfikacja enkodera
- Napięcie zasilania: 5VDC
- Prąd wyjściowy: ≤20mA
- Rozdzielczość: 300cpr
- Sygnał wyjściowy: 2 Kanały
- Średnica wału: Φ4mm
- Częstotliwość wyjściowa: ≤30KHz
- Niskie napięcie wyjściowe: ≤0,3VDC
- Wysokie napięcie wyjściowe: ≥3,4VDC
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Zielony
|
Żółty
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 14 |
| Indukcyjność (mH) | 4,5 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 14 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 3,2 |
| Prąd znamionowy (A) | 1 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 18 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja enkodera | |
| Prąd wyjściowy (mA) | 20 |
| Częstotliwość wyjściowa | ≤30KHz |
| Kanały sygnału wyjściowego | 2 |
| Napięcie znamionowe (V) | 5 |
| Rozwiązanie (CPR) | 300 |
| Wysokie napięcie wyjściowe (VDC) | ≥3,4 |
| Niskie napięcie wyjściowe (VDC) | ≤0,3 |
