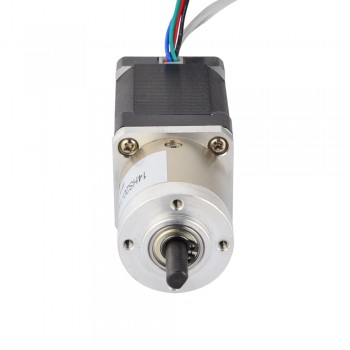

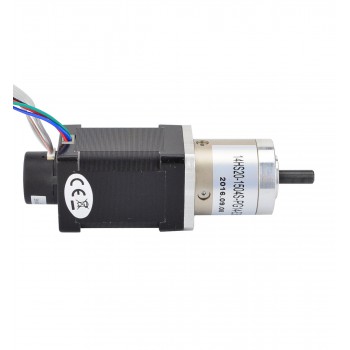

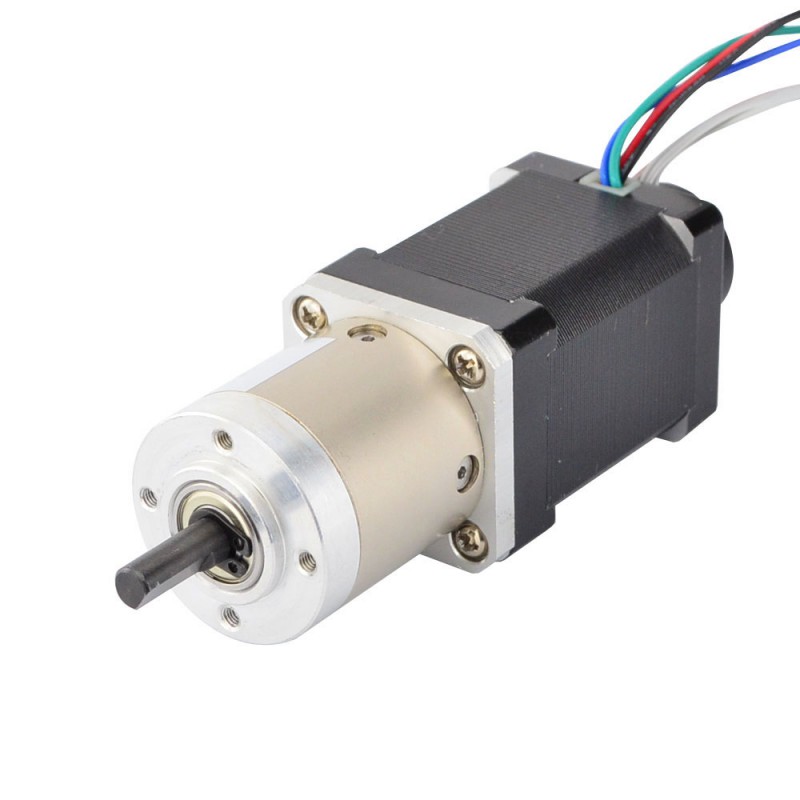

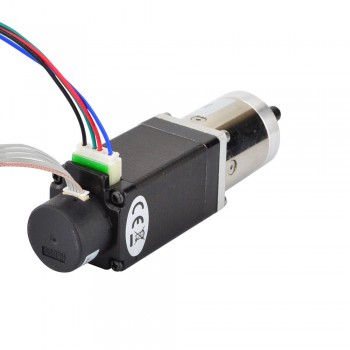

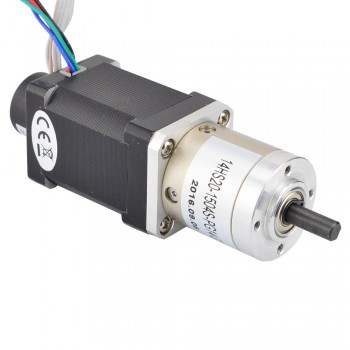

Silnik krokowy Nema 14 z zamkniętą pętlą i przekładnią 3-fazowy L=52mm przekładnia 14:1 enkoder 300CPR

Silnik krokowy Nema 14 z zamkniętą pętlą i przekładnią 3-fazowy L=52mm przekładnia 14:1 enkoder 300CPR

Specyfikacja silnika

• Numer części producenta: 14HS20-1504S-PG14-E300
• Typ silnika: Silnik krokowy bipolarny
• Wymiary ramy: 35 x 35mm
• Długość silnika: 52mm
• Kąt kroku bez przekładni: 1,8 stopnia
• Moment trzymania bez przekładni: 0,4Nm
• Prąd znamionowy na fazę: 1,5A
• Rezystancja fazowa 2,8omów
• Napięcie: 4,2V
• Indukcyjność: 3,8mH ± 20%(1KHz)
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 400mm

Specyfikacja przekładni

• Typ przekładni: Planetarna
• Długość przekładni: 36,8mm
• Przełożenie: 13,73
• Sprawność: 80%
• Średnica wału: Φ6mm
• Długość wału: 18mm
• Długość cięcia w kształcie litery D: 12mm
• Luz zwrotny bez obciążenia: <=1 stopnia
• Maksymalny dopuszczalny moment obrotowy: 4Nm
• Dopuszczalny moment obrotowy: 8Nm
• Maksymalne obciążenie osiowe wału: 50N
• Maksymalne obciążenie promieniowe wału: 100N

Specyfikacja enkodera

• Napięcie sterownikiem: 5V
• Prąd wyjściowy: 50mA
• Rozdzielczość: 300ppr
• Sygnał wyjściowy: 2 Kanały
• Średnica otworu: Φ4mm
• Częstotliwość wyjściowa: ≤1MHz
• Prędkość obrotowa: ≤5000 obr./min

Połączenie
