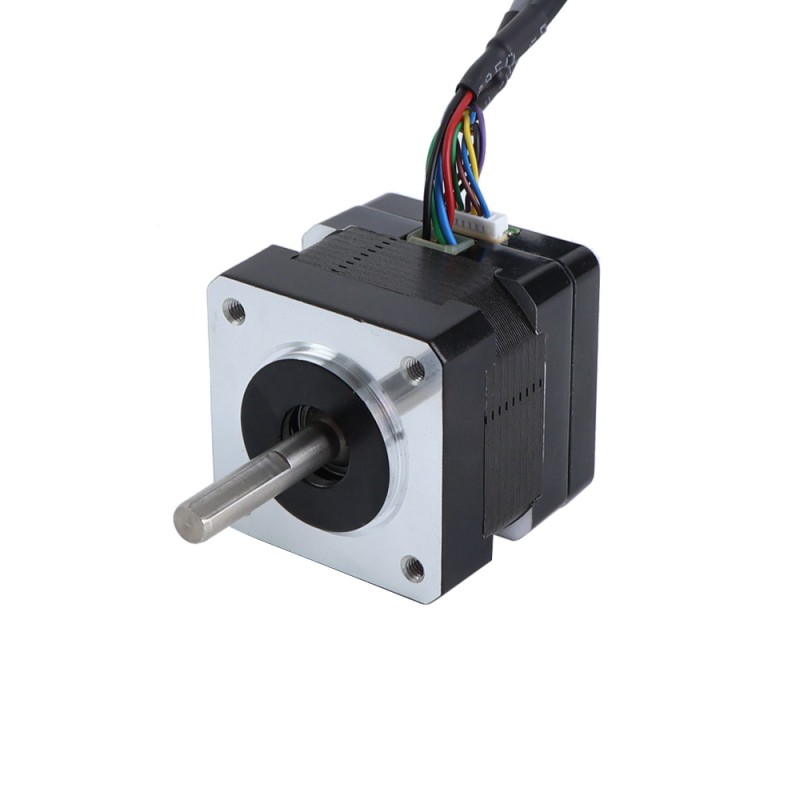

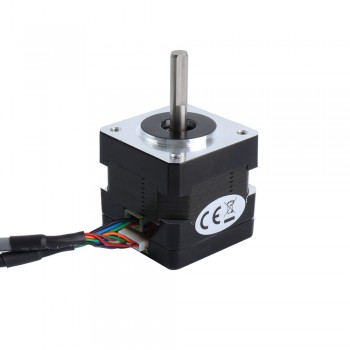

Silnik krokowy Nema 14 z zamkniętą pętlą 14HS11-1004-ME1K 12,5Ncm z enkoderem magnetycznym 1000PPR(4000CPR )
- Instrukcje i dokumentacja:
Silnik krokowy Nema 14 z zamkniętą pętlą 14HS11-1004-ME1K 12,5Ncm z enkoderem magnetycznym 1000PPR(4000CPR )
To silnik krokowy z zamkniętą pętlą o grubości 34,5 mm (łącznie z enkoderem). Enkoder to enkoder magnetyczny z 3 kanałami i rozdzielczością 1000 PPR (4000 CPR).
Specyfikacja elektryczna
Numer części producenta: 14HS11-1004-ME1K
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Moment trzymania: 12,5Ncm
Prąd znamionowy na fazę: 1,0A
Rezystancja fazowa: 3,5omów± 10%
Indukcyjność: 3,5mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 35 x 35mm
Długość korpusu: 28mm
Średnica wału: Φ5mm
Długość wału: 24mm
Długość wału z wycięciem D: 15mm
Długość wyprowadzeń: 500mm
Specyfikacja enkodera
Typ obwodu wyjściowego: Różnicowy
Typ enkodera: Magnetic Incremental
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 channels
Napięcie zasilania min: 3,3V
Napięcie zasilania maks.: 5,5V
Prąd wyjściowy: 20mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 0,2V
Maks. częstotliwość wyjściowa: 400kHZ
Motor and Encoder Connection
| Motor | A+ | A- | B+ | B- |
| Wire | Czerwony | Czarny | Żółty | Niebieski |
| Enkodery | VCC | EGND | EA+ | EA- | EB+ | EB- | EZ+ | EZ- |
| Wire | Czerwony | Czarny | Brązowy | Pomarańczowy | Niebieski | Zielony | Żółty | Biały |
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 12,5 |
| Indukcyjność (mH) | 3,5 |
| Rezystancja fazowa (om) | 3,5 |
| Prąd znamionowy (A) | 1 |
| Typ enkodera | Magnetyczny przyrostowy |
| Typ obwodu wyjściowego | Typ różnicowy |
| Rozdzielczość enkodera | 1000PPR (4000CPR) |
| Kanały sygnału wyjściowego | 3 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 28 |
| Wymiary ramy (mm) | Nema 14 (35 x 35) |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Typ produktu | Silnika krokowego z zamkniętą pętlą |
| Stopień ochrony IP | 40 |
