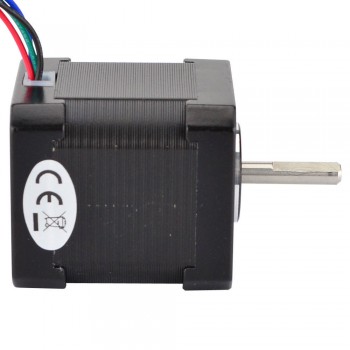

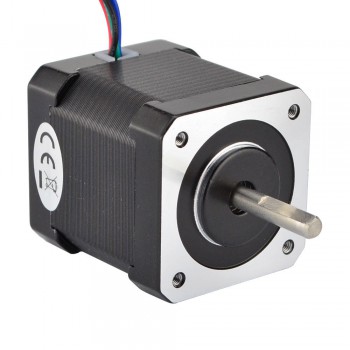

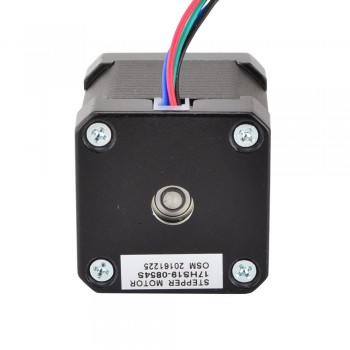

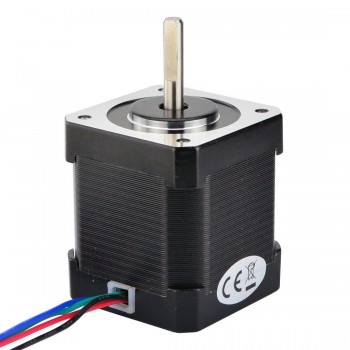

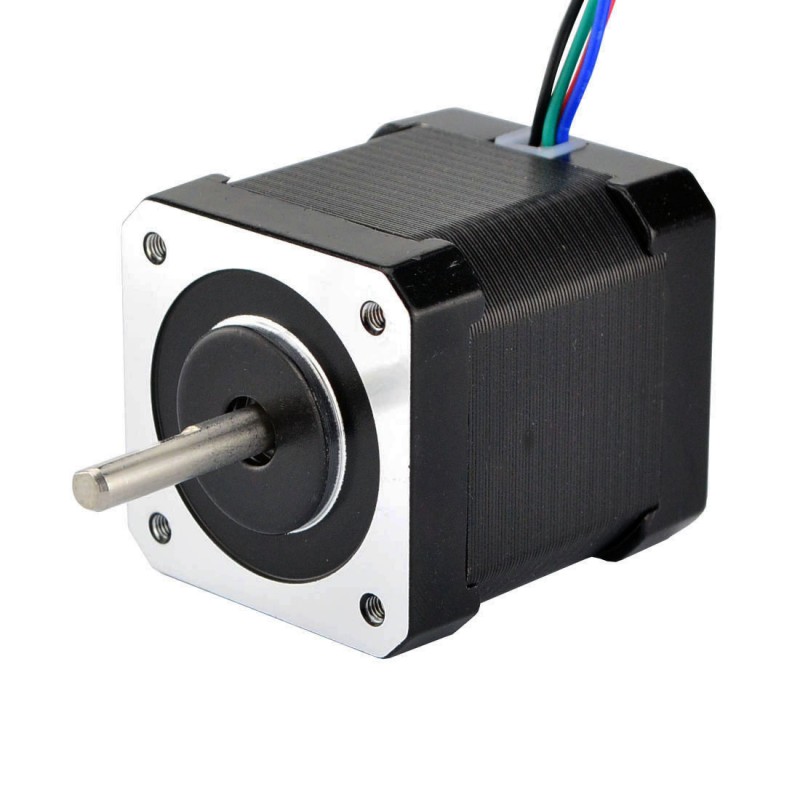

Silnik krokowy Nema 17 17HS19-0854S 5,3 V 1,8 stopnia 44 Ncm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:57,08zł
Silnik krokowy Nema 17 17HS19-0854S 5,3 V 1,8 stopnia 44 Ncm 4 przewody
Silnik krokowy bipolarny NEMA 17 17HS19-0854S 5,3 V o kącie kroku 1,8° i wymiarach 42x42x48 mm. Posiada 4 przewody, każda faza pobiera prąd 0,85 A przy 5,3 V, z momentem trzymania 44 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 17HS19-0854S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 44Ncm
- Prąd znamionowy na fazę: 0,85A
- Napięcie: 5,3
- Rezystancja fazowa 6,2omów
- Indukcyjność: 11mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 48mm
- Średnica wału: Φ5mm
- Długość wału: 24mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 350g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 44 |
| Moment trzymania (uncji cala) | 62,3 |
| Indukcyjność (mH) | 11 |
| Rezystancja fazowa (om) | 6,2 |
| Prąd znamionowy (A) | 0,85 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | 42x42 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 350 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
