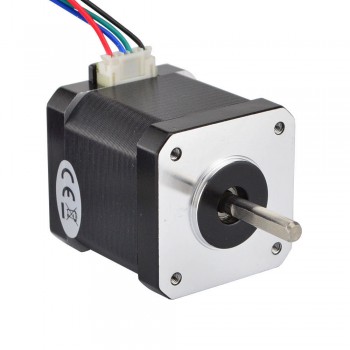

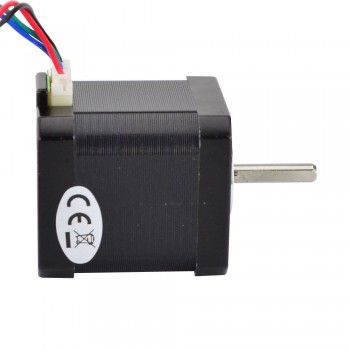

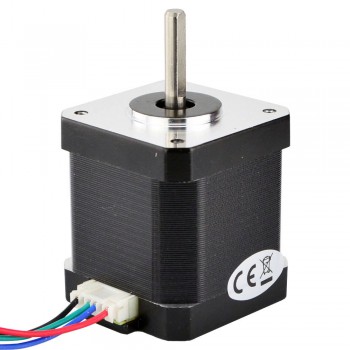

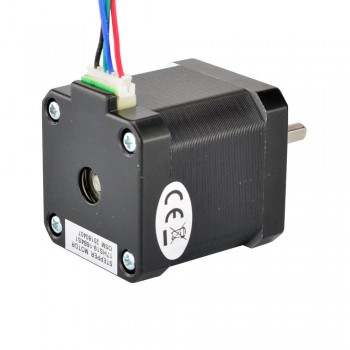

Silnik krokowy Nema 17 17HS19-1684S1 2,8 V 1,8 stopnia 45 Ncm 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:57,08zł

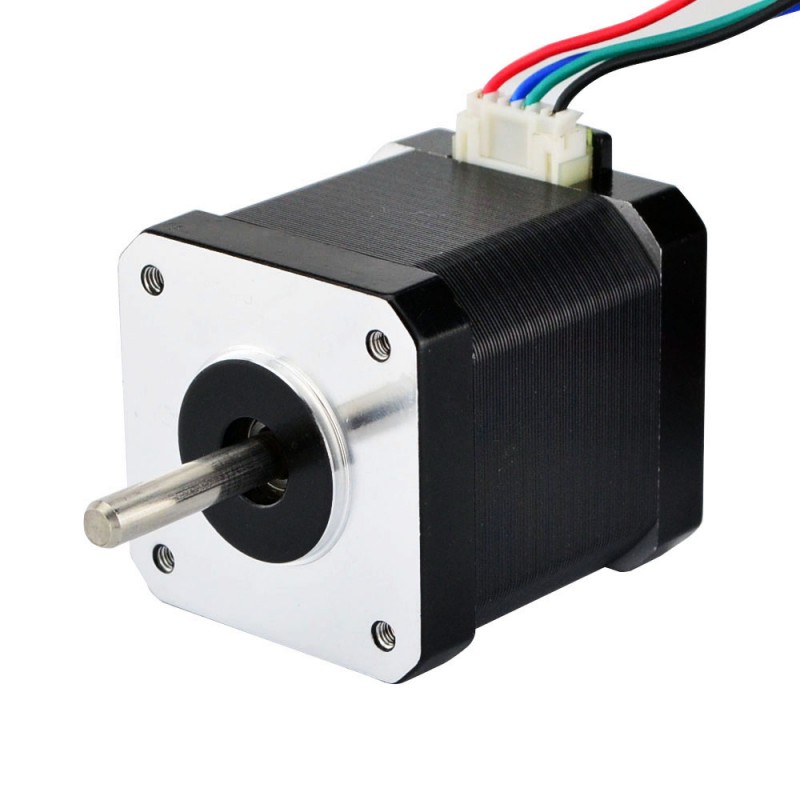

Silnik krokowy Nema 17 17HS19-1684S1 2,8 V 1,8 stopnia 45 Ncm 4 przewody
Silnik krokowy bipolarny NEMA 17 17HS19-1684S1 2,8 V o kącie kroku 1,8° i wymiarach 42x42x48 mm. Posiada 4 przewody z kablem o długości 1 m i złączem o skoku 2,54 mm, każda faza pobiera 1,68 A, z momentem trzymania 45 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 17HS19-1684S1
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 45Ncm
- Prąd znamionowy na fazę: 1,68A
- Napięcie: 2,8V
- Rezystancja fazowa 1,65omów
- Indukcyjność: 2,8mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 48mm
- Średnica wału: Φ5mm
- Długość wału przedniego: 24mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 1000mm
- Waga: 390g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 45 |
| Moment trzymania (uncji cala) | 63,7 |
| Indukcyjność (mH) | 2,5 |
| Rezystancja fazowa (om) | 2 |
| Prąd znamionowy (A) | 1,68 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | 42x42 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 1000 |
| Waga (g) | 400 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
