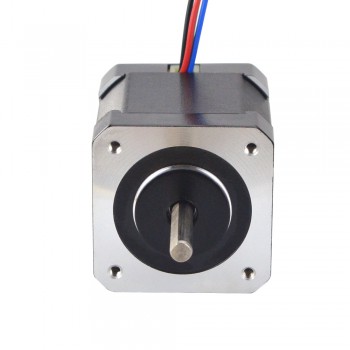

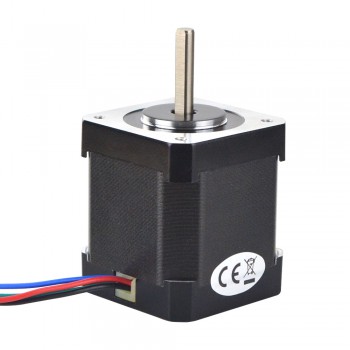

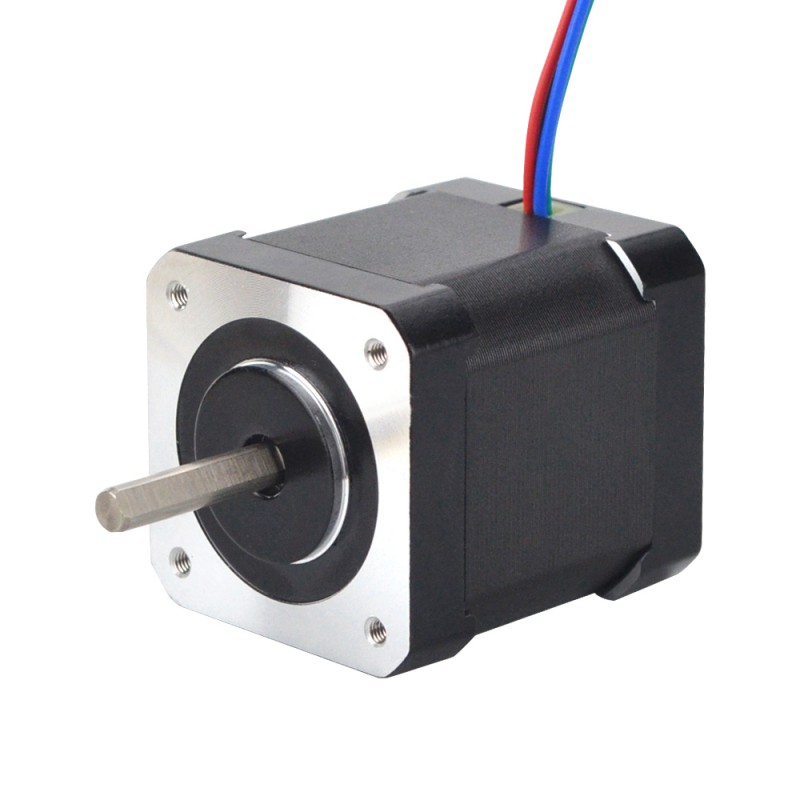

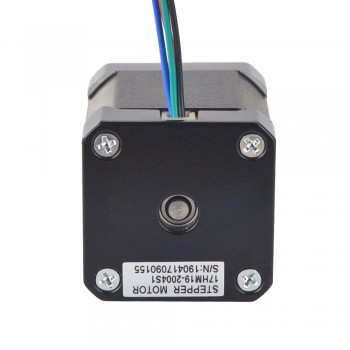

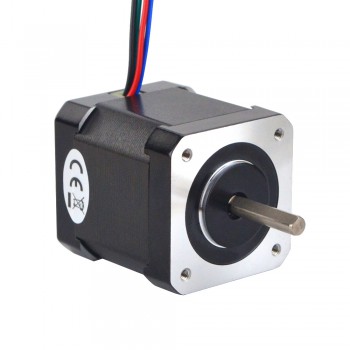

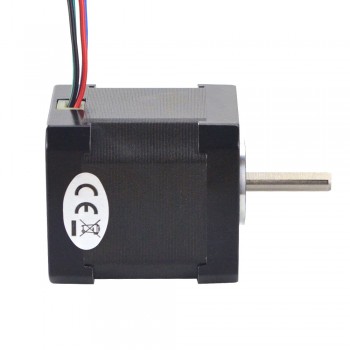

Silnik krokowy Nema 17 z pełnym wałem D-cut 17HM19-2004S1 0,9 stopnia 46 Ncm 2,9 V 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:57,95zł
Silnik krokowy Nema 17 z pełnym wałem D-cut 17HM19-2004S1 0,9 stopnia 46 Ncm 2,9 V 4 przewody
.jpg)
Ten bipolarny silnik krokowy Nema 17 o kącie kroku 0,9 stopnia i wymiarach 42 x 42 x 48 mm ma 4 przewody, każda faza pobiera prąd 2,0 A i moment obrotowy 46 Ncm.
Specyfikacja elektryczna
Numer części producenta: 17HM19-2004S1
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 0,9 stopnia
Moment trzymania: 46Ncm
Prąd znamionowy na fazę: 2,0A
Rezystancja fazowa: 1,45omów
Indukcyjność: 4,0mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość korpusu: 48mm
Średnica wału: Φ5mm
Długość wału: 24mm

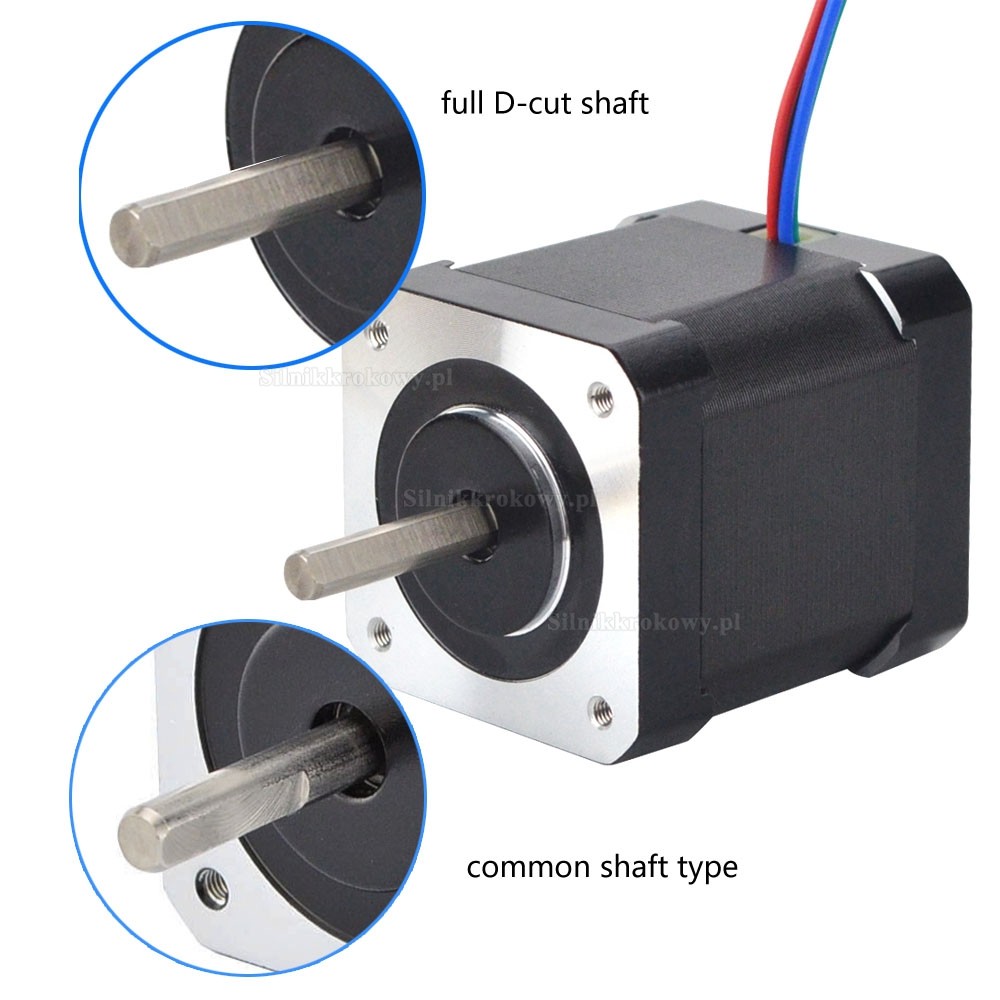

Długość cięcia w kształcie litery D: 24mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 500mm
Waga: 370g
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 46 |
| Moment trzymania (uncji cala) | 65,1 |
| Indukcyjność (mH) | 3 |
| Rezystancja fazowa (om) | 1,4 |
| Prąd znamionowy (A) | 2 |
| Kąt kroku (stopnie) | 0,9 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | Nema 17 (42 x 42) |
| Długość wyprowadzeń (mm) | 500 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 400 |
| Typ wałka wyjściowego | D |
