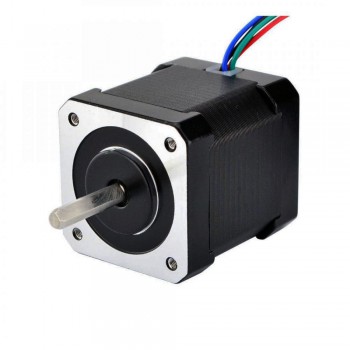

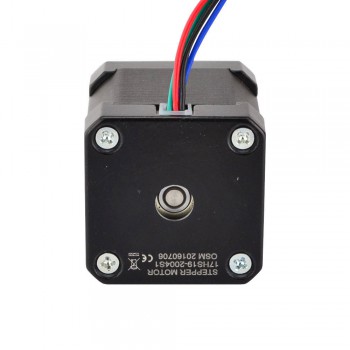

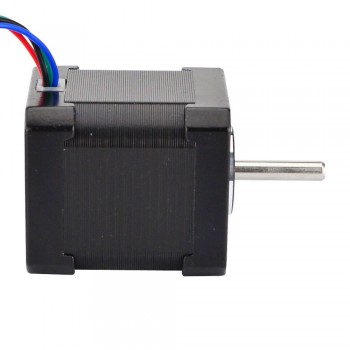

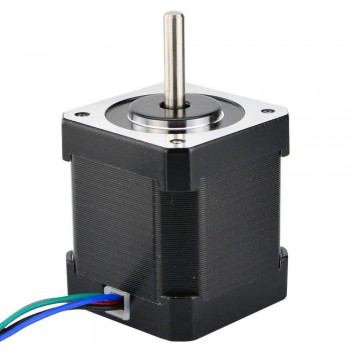

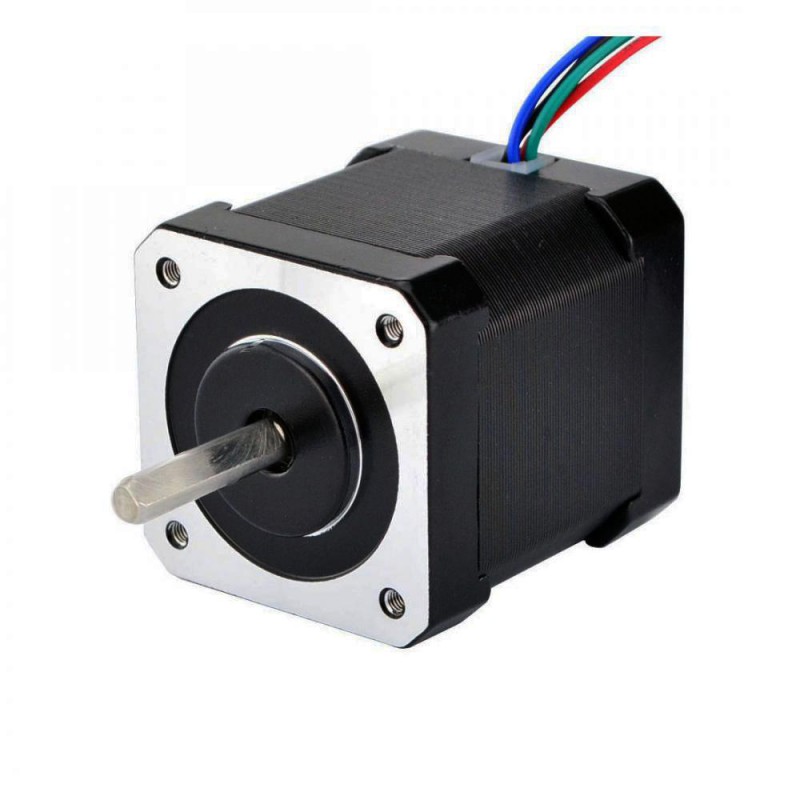

Silnik krokowy Nema 17 z pełnym wałem D-cut 17HS19-2004S2 59Ncm 4 przewody z kablem 1m i złączem
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Silnik krokowy Nema 17 z pełnym wałem D-cut 17HS19-2004S2 59Ncm 4 przewody z kablem 1m i złączem
Jest to zaktualizowana wersja silnika krokowego NEMA 17 z momentem trzymania 59 Ncm i pełnym wałem D-cut. W porównaniu do poprzedniej wersji, wydłużono długość kabla silnika do 1 metra i dodano 4-pinowy złączek Harwin typu żeńskiego o skoku 2,54 mm na końcu kabla. Silnik jest odpowiedni do drukarek 3D, a także zastosowań w CNC i robotyce.
Specyfikacja elektryczna
Numer części producenta: 17HS19-2004S2
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 59Ncm
Prąd znamionowy na fazę: 2,0A
Rezystancja fazowa: 1,4omów
Indukcyjność: 3,0mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość korpusu: 47mm
Średnica wału: Φ5mm
Długość wału: 24mm

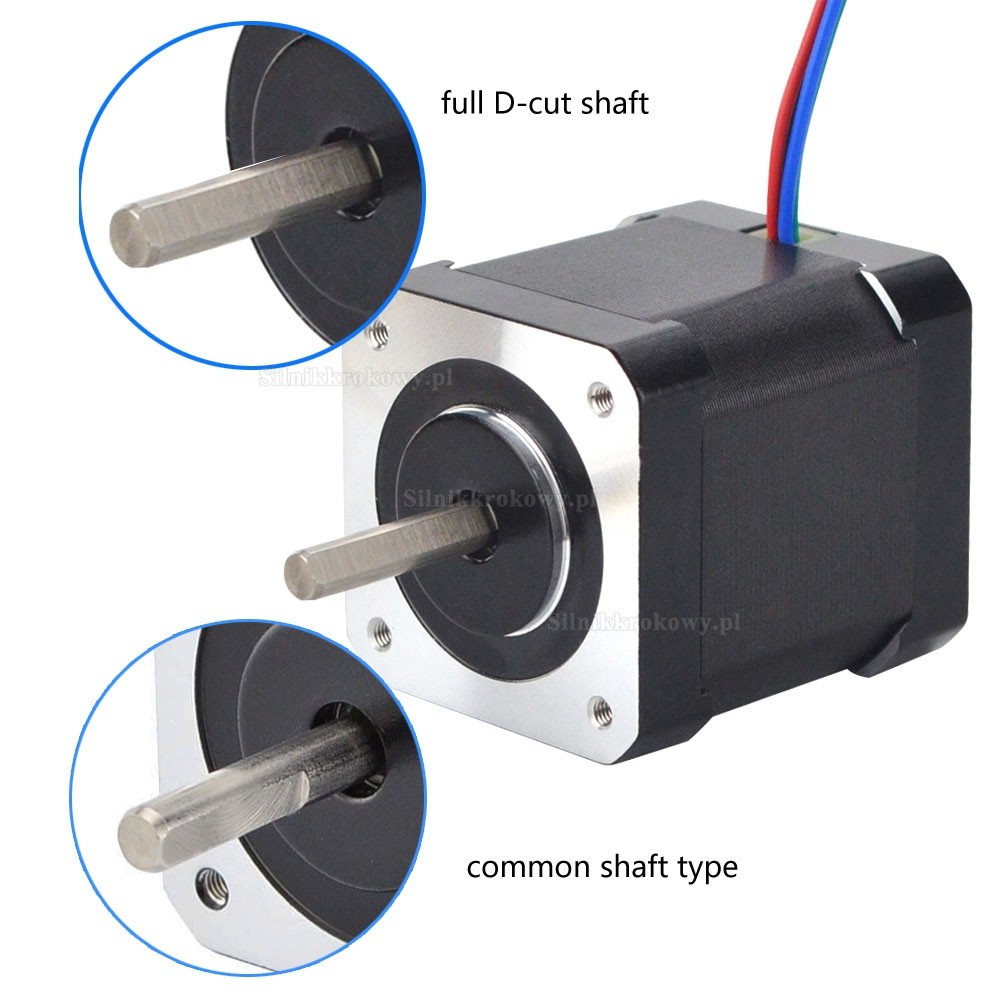

Długość cięcia w kształcie litery D: 24mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 1000mm
Waga: 390g
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 59 |
| Moment trzymania (uncji cala) | 84 |
| Indukcyjność (mH) | 3 |
| Rezystancja fazowa (om) | 1,4 |
| Prąd znamionowy (A) | 2 |
| Kąt kroku (stopnie) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | Nema 17 (42 x 42) |
| Długość wyprowadzeń (mm) | 1000 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 400 |
| Typ wałka wyjściowego | D |
| Stopień ochrony IP | 40 |
