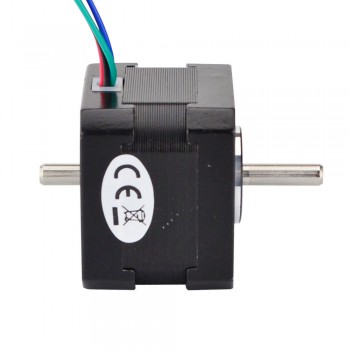

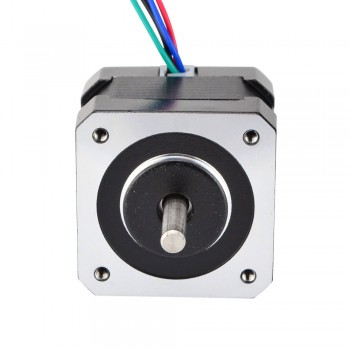

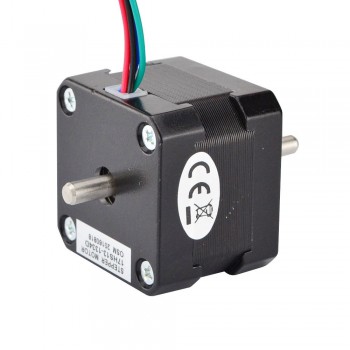

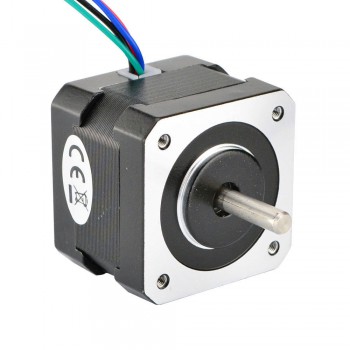

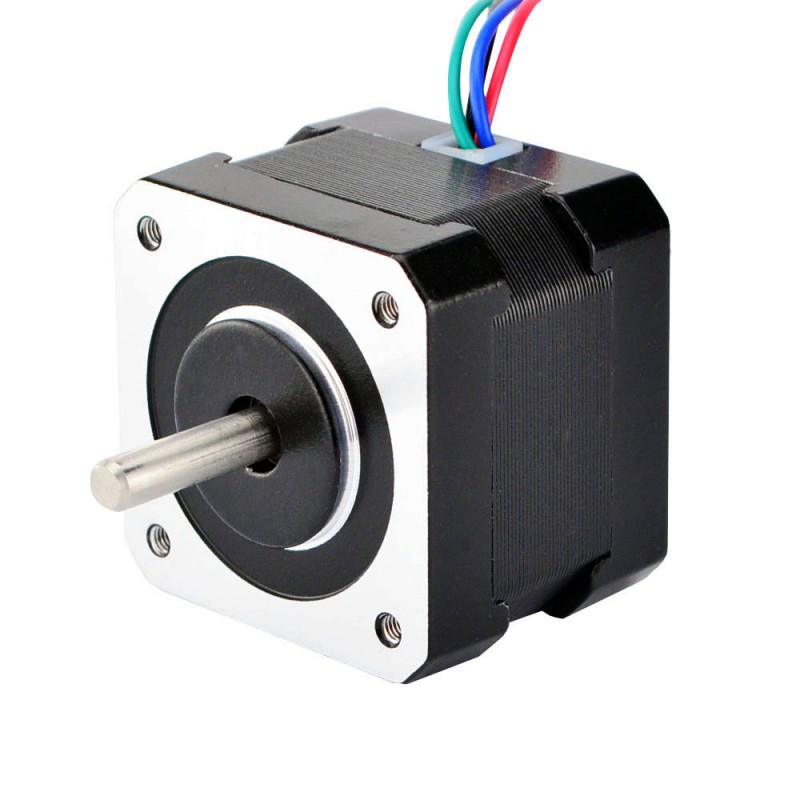

Silnik krokowy Nema 17 z podwójnym wałem 17HS13-1334D 2,8 V 1,8 stopnia 22 Ncm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:46,36zł
Silnik krokowy Nema 17 z podwójnym wałem 17HS13-1334D 2,8 V 1,8 stopnia 22 Ncm 4 przewody
Bipolarny silnik krokowy NEMA 17 (model 17HS13-1334D) o kącie kroku 1,8° i wymiarach 42×42×34 mm. Posiada 4 przewody; prąd na fazę wynosi 1,33 A. Moment trzymania 22 Ncm. Dostępny tylny wał (podwójny wał).
Specyfikacja elektryczna
- Numer części producenta: 17HS13-1334D
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 22Ncm
- Prąd znamionowy na fazę: 1,33A
- Napięcie: 2,8V
- Rezystancja fazowa 2,1omów
- Indukcyjność: 2,5mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 34mm
- Średnica wału: Φ5mm
- Długość wału: 20mm
- Długość wału tylnego: 10mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 230g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 22 |
| Moment trzymania (uncji cala) | 31 |
| Indukcyjność (mH) | 2,5 |
| Rezystancja fazowa (om) | 2,1 |
| Prąd znamionowy (A) | 1,33 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 34 |
| Wymiary ramy (mm) | 42x42 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | O |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 220 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
