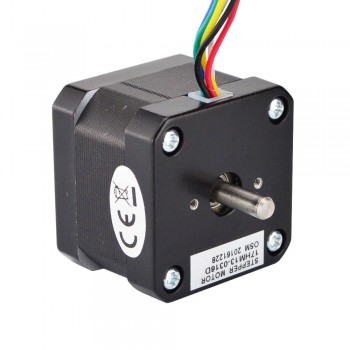

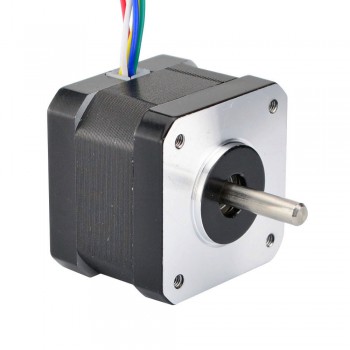

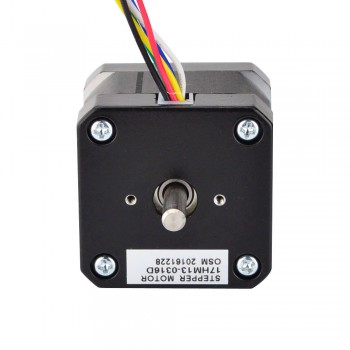

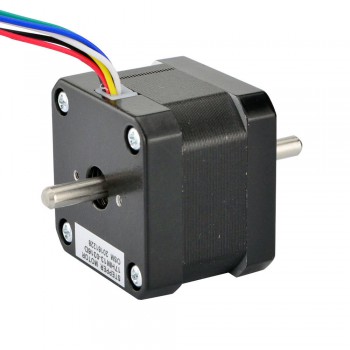

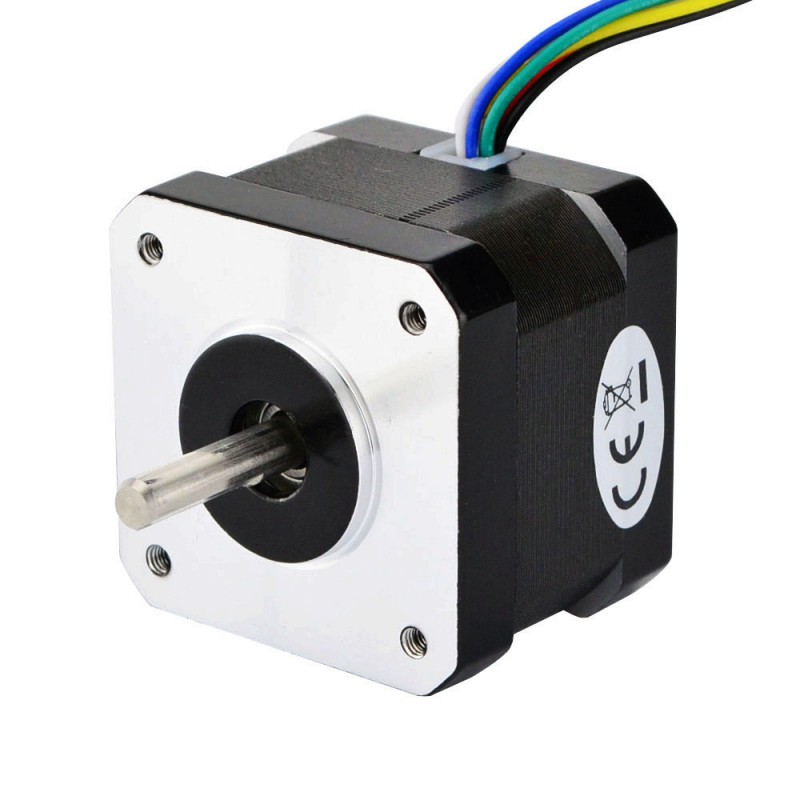

Silnik krokowy Nema 17 z podwójnym wałem 12V 17HM13-0316D 0,9 stopnia 16 Ncm 6 przewodów
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:59,49zł
Silnik krokowy Nema 17 z podwójnym wałem 12V 17HM13-0316D 0,9 stopnia 16 Ncm 6 przewodów
Jednobiegunowy silnik krokowy NEMA 17 (model 17HM13-0316D) o kącie kroku 0,9° i wymiarach 42×42×34 mm. Posiada 6 przewodów; prąd na fazę wynosi ok. 0,31 A przy 12 V. Moment trzymania 16 Ncm. Dostępny tylny wał (podwójny wał).
Specyfikacja elektryczna
- Numer części producenta: 17HM13-0316D
- Typ silnika: Silnik krokowy unipolarny
- Kąt kroku: 0,9 stopnia
- Moment trzymania: 16Ncm(22,7uncji cala)/23Ncm(31,8uncji cala)
- Prąd znamionowy na fazę: 0,31A/0,22A
- Napięcie: 12V
- Rezystancja fazowa 38,5omów/77,0omów
- Indukcyjność: 36mH ± 20%(1KHz)/144mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 34mm
- Średnica wału: Φ5mm
- Długość wału przedniego: 20mm
- Długość cięcia w kształcie litery D: 15mm
- Długość wału tylnego: 13mm
- Liczba wyprowadzeń: 6
- Długość wyprowadzeń: 500mm
- Waga: 300g
Połączenie
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Czarny
|
Żółty
|
Zielony
|
Czerwony
|
Biały
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Unipolarny |
| Moment trzymania (Ncm) | 16 |
| Moment trzymania (uncji cala) | 22,7 |
| Indukcyjność (mH) | 36 |
| Rezystancja fazowa (om) | 35,8 |
| Prąd znamionowy (A) | 0,31 |
| Kąt kroku (°) | 0,9 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 34 |
| Wymiary ramy (mm) | 42x42 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | D |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Liczba wyprowadzeń | 6 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 280 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
