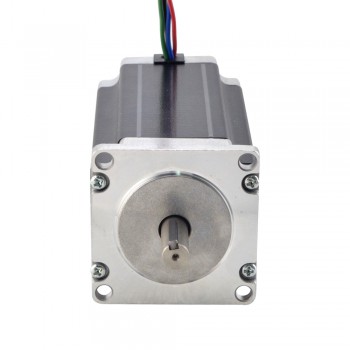

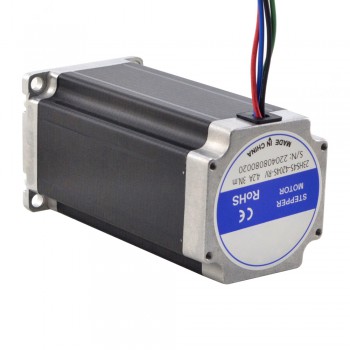

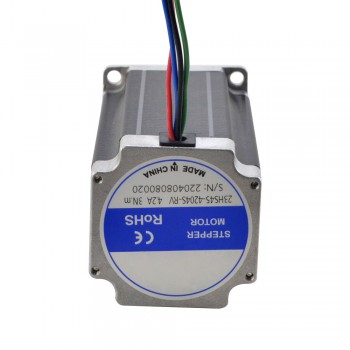

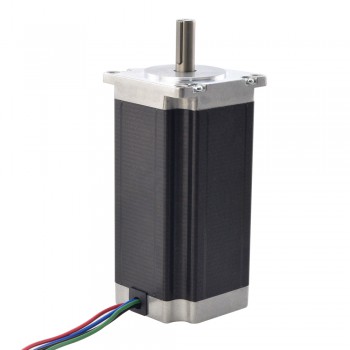

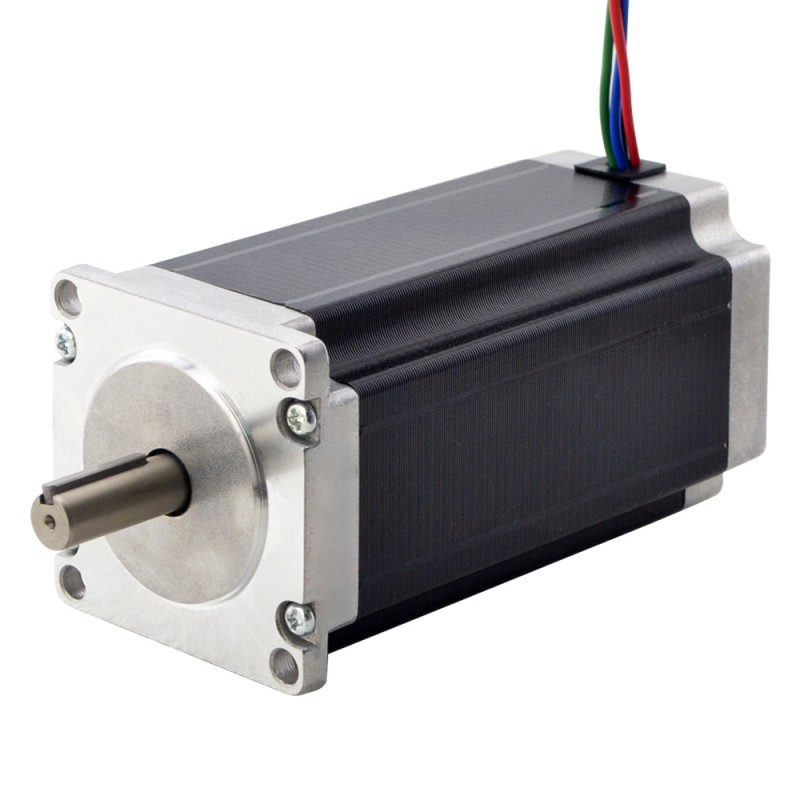

Silnik krokowy Nema 23 23HS45-4204S-RV 3 Nm do przekładni ślimakowej NMRV30
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:141,81zł
Silnik krokowy Nema 23 23HS45-4204S-RV 3 Nm do przekładni ślimakowej NMRV30
Ten silnik ma moment trzymania 3,0 Nm i wał z rowkiem o średnicy 9 mm. Może być bezpośrednio połączony z przekładnią ślimakową NMRV30.
Specyfikacja elektryczna
Numer części producenta: 23HS45-4204S-RV
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 3,0Nm
Prąd znamionowy na fazę: 4,2A
Rezystancja fazowa: 0,88omów
Indukcyjność: 3,4mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 57 x 57mm
Długość korpusu: 113mm
Średnica wału: Φ9mm
Długość wału: 25mm
Długość wału wpustowego: 20mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 400mm
Waga: 1,8kg
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 300 |
| Moment trzymania (uncji cala) | 425 |
| Indukcyjność (mH) | 3,4 |
| Rezystancja fazowa (om) | 0,88 |
| Prąd znamionowy (A) | 4,2 |
| Kąt kroku (stopnie) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 113 |
| Wymiary ramy (mm) | Nema 23 (57 x 57) |
| Długość wyprowadzeń (mm) | 400 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 9 |
| Długość wału (mm) | 25 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wałka wyjściowego | Wpust klinowy |
| Stopień ochrony IP | 40 |
