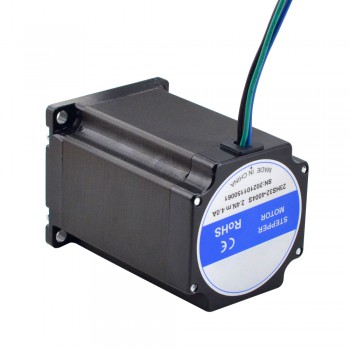

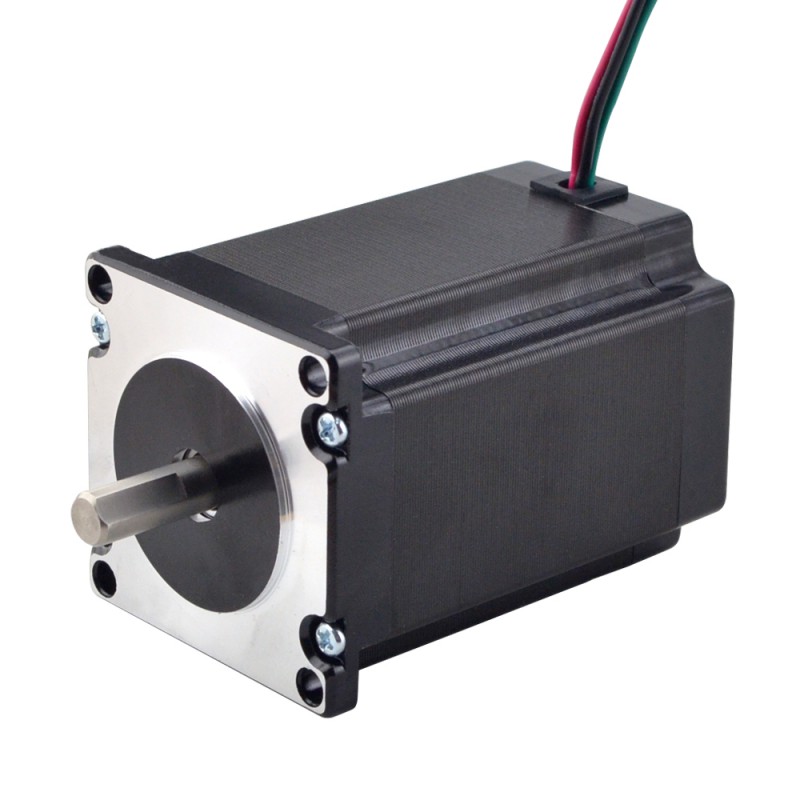

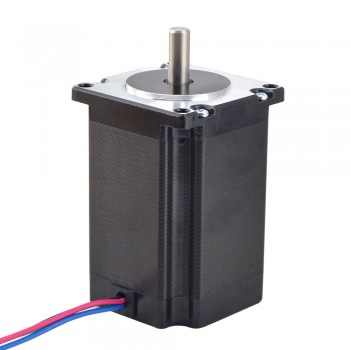

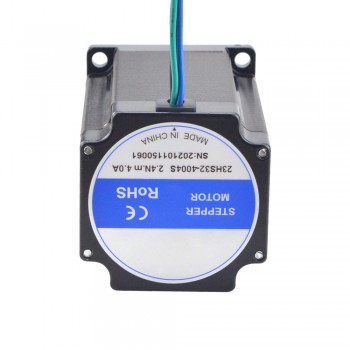

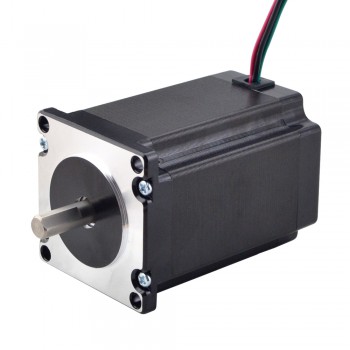

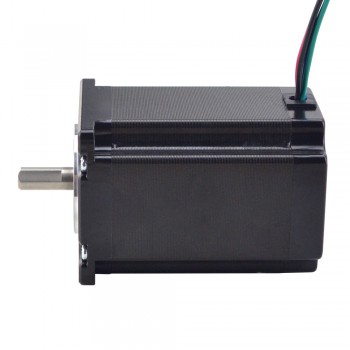

Silnik krokowy Nema 23 23ХС32-4004С 2.chnm CHA Fourres 8mm wał
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:75,45zł
Silnik krokowy Nema 23 23ХС32-4004С 2.chnm CHA Fourres 8mm wał
Specyfikacja elektryczna
Numer części producenta: 23HS32-4004S
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Moment trzymania: 2,4Nm
Prąd znamionowy na fazę: 4,0A
Rezystancja fazowa: 0,9omów
Indukcyjność: 3,4mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 57 x 57mm
Długość korpusu: 82mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 300mm
Waga: 1,2kg
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 240 |
| Moment trzymania (uncji cala) | 339,79 |
| Indukcyjność (mH) | 3,4 |
| Rezystancja fazowa (om) | 0,9 |
| Prąd znamionowy (A) | 4,0 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 82 |
| Wymiary ramy (mm) | Nema 23 (57 x 57) |
| Długość wyprowadzeń (mm) | 300 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 21 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 1100 |
| Typ wałka wyjściowego | D |
| Stopień ochrony IP | 40 |
