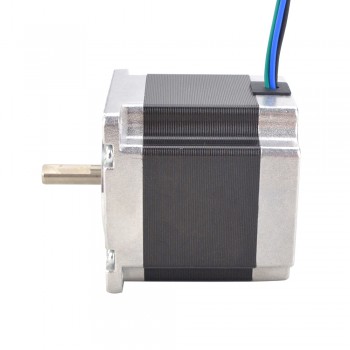

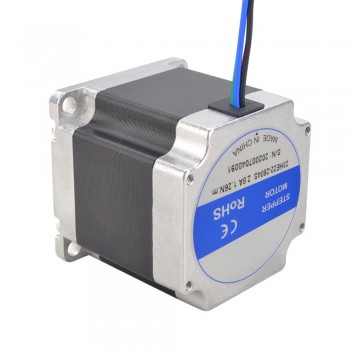

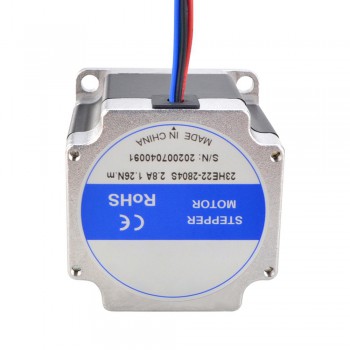

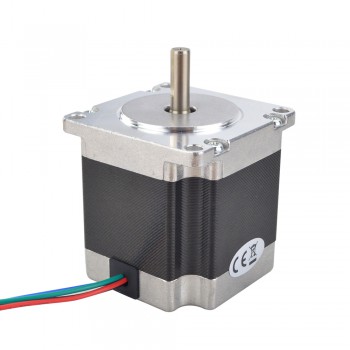

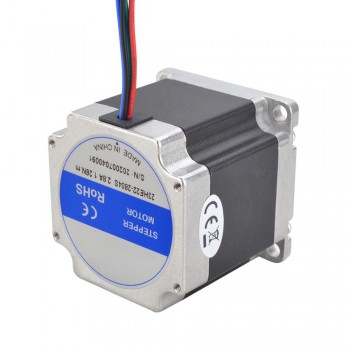

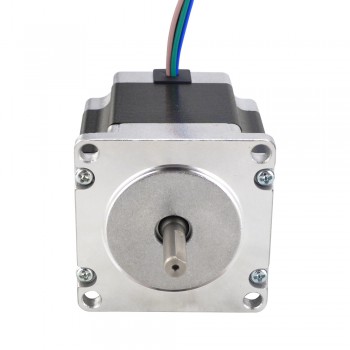

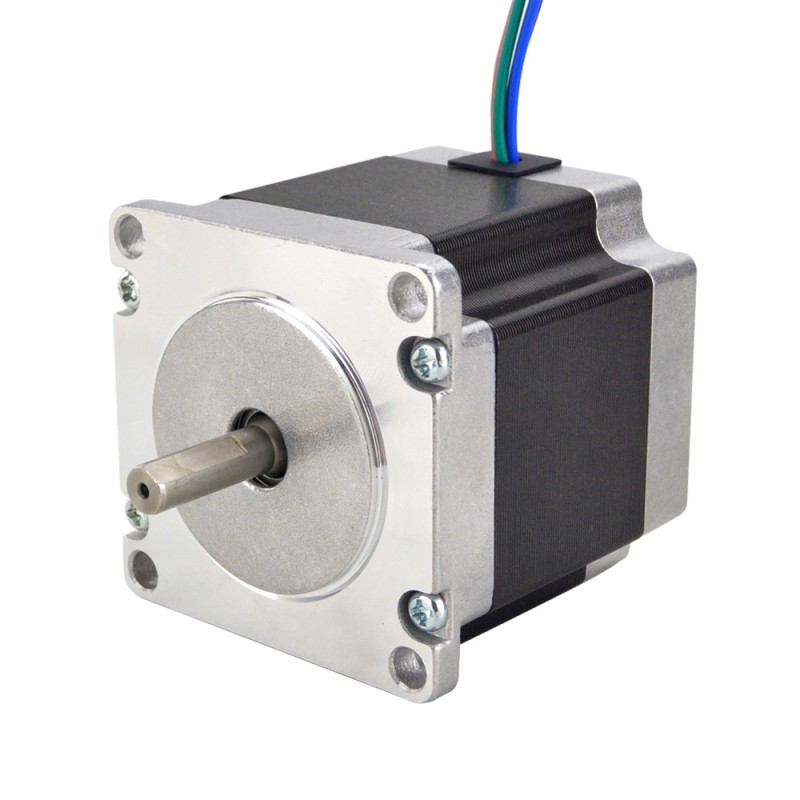

Silnik krokowy Nema 23 serii E 23HE22-2804S 1,8 stopnia 1,26 Nm 4 przewody

Silnik krokowy Nema 23 serii E 23HE22-2804S 1,8 stopnia 1,26 Nm 4 przewody

Silnik krokowy Nema 23 (model 23HE22-2804S) to bipolarny silnik o kącie kroku 1,8° i momencie trzymania 1,26 Nm. Prąd znamionowy na fazę wynosi 2,8 A, a rezystancja fazowa to 0,9 Ω. Indukcyjność to 2,5 mH ± 20% (1 kHz). Wymiary silnika: 57 x 57 mm (rama), długość korpusu 56 mm. Średnica wału to Φ6,35 mm, a jego długość to 21 mm. Długość wyprowadzeń wynosi 300 mm, a liczba wyprowadzeń to 4. Waga: 0,7 kg.

Specyfikacja elektryczna

Numer części producenta: 23HE22-2804S

Liczba faz: 2

Kąt kroku: 1,8 stopnia

Moment trzymania: 1,26 Nm

Prąd znamionowy na fazę: 2,8 A

Rezystancja fazowa: 0,9 omów± 10%

Indukcyjność: 2,5 mH ± 20%(1KHz)

Dane fizyczne

Wymiary ramy: 57 x 57 mm

Długość korpusu: 56 mm

Średnica wału: Φ6,35 mm

Długość wału: 21 mm

Długość cięcia w kształcie litery D: 15 mm

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 300 mm

Waga: 0,7 kg

Połączenie
