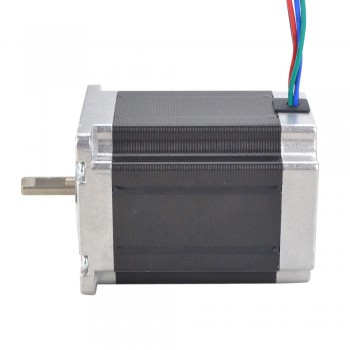

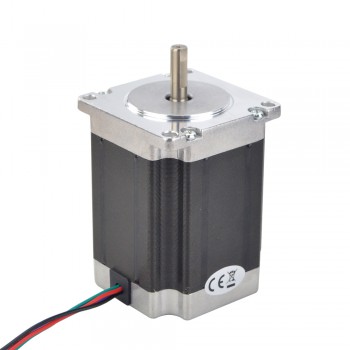

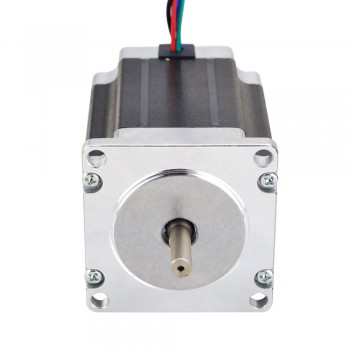

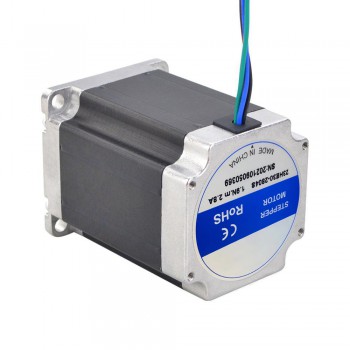

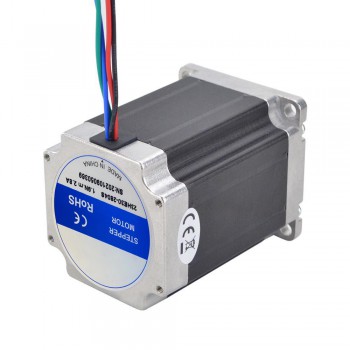

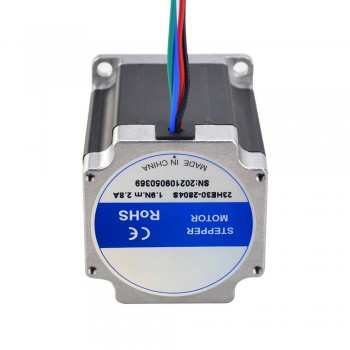

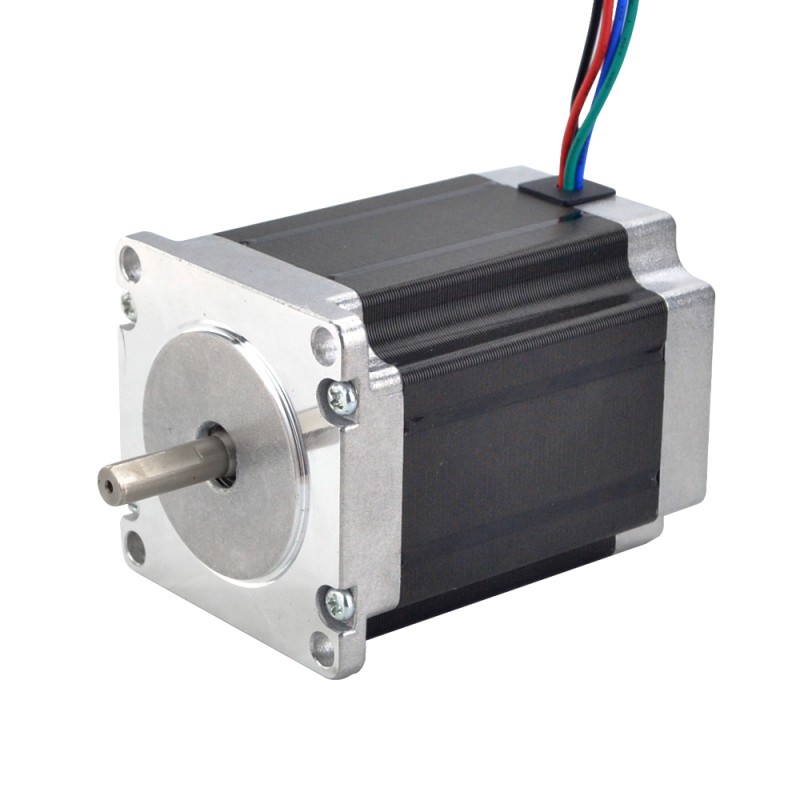

Silnik krokowy Nema 23 serii E 23HE30-2804S 1,8 stopnia 1,9 Nm 2,8 A 3,2 V 4 przewody

Silnik krokowy Nema 23 serii E 23HE30-2804S 1,8 stopnia 1,9 Nm 2,8 A 3,2 V 4 przewody

Silnik krokowy Nema 23 (model 23HE30-2804S) to bipolarny silnik o kącie kroku 1,8° i momencie trzymania 1,9 Nm. Prąd znamionowy na fazę wynosi 2,8 A, a rezystancja fazowa to 1,13 Ω. Indukcyjność to 5,4 mH ± 20% (1 kHz). Wymiary silnika: 57 x 57 mm (rama), długość korpusu 76 mm. Średnica wału to Φ6,35 mm, a jego długość to 21 mm. Długość wyprowadzeń wynosi 500 mm, a liczba wyprowadzeń to 4. Waga: 1,2 kg.

Specyfikacja elektryczna

Numer części producenta: 23HE30-2804S

Liczba faz: 2

Kąt kroku: 1,8 stopnia

Moment trzymania: 1,9 Nm

Prąd znamionowy na fazę: 2,8 A

Rezystancja fazowa: 1,13 omów± 10%

Indukcyjność: 5,4 mH ± 20%(1KHz)

Dane fizyczne

Wymiary ramy: 57 x 57 mm

Długość korpusu: 76 mm

Średnica wału: Φ6,35 mm

Długość wału: 21 mm

Długość wału z wycięciem D: 15 mm

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 500 mm

Waga: 1,2 kg

Połączenie
