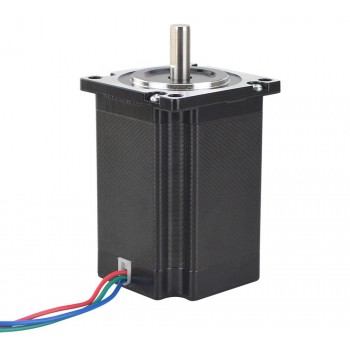

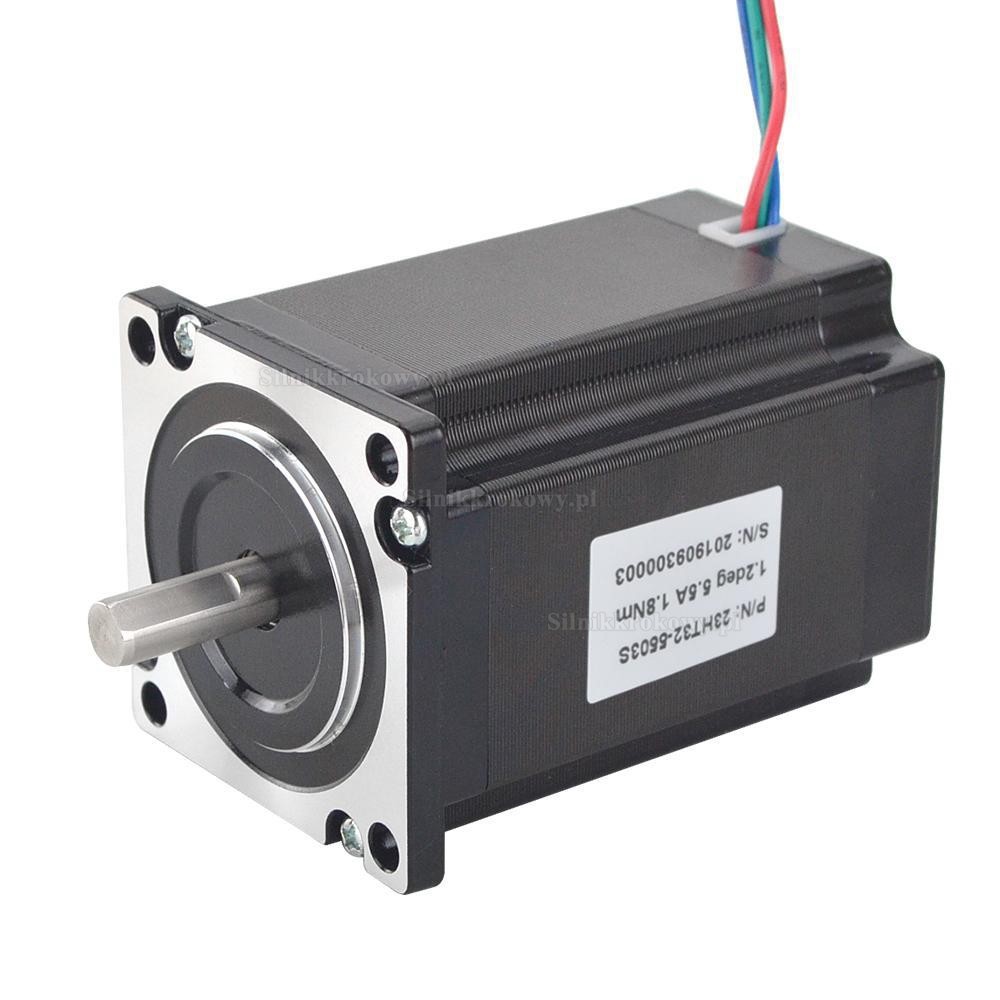

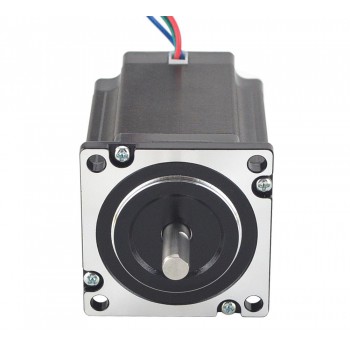

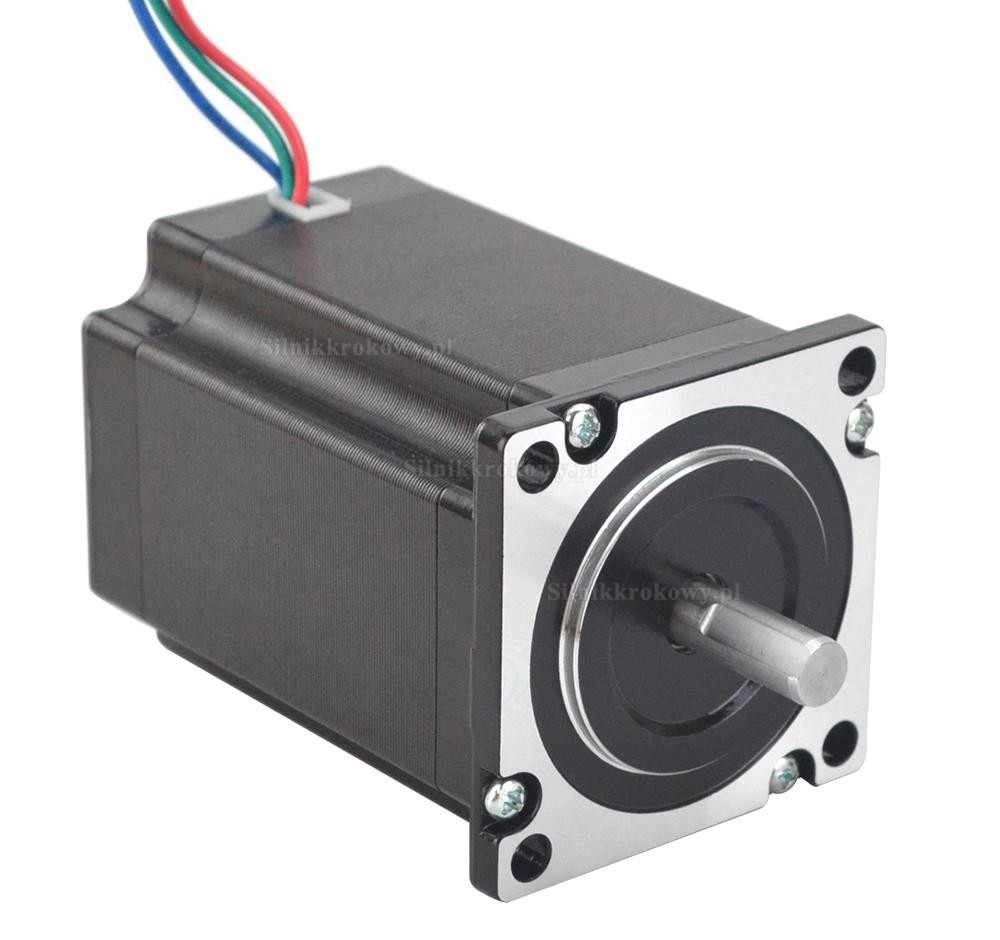

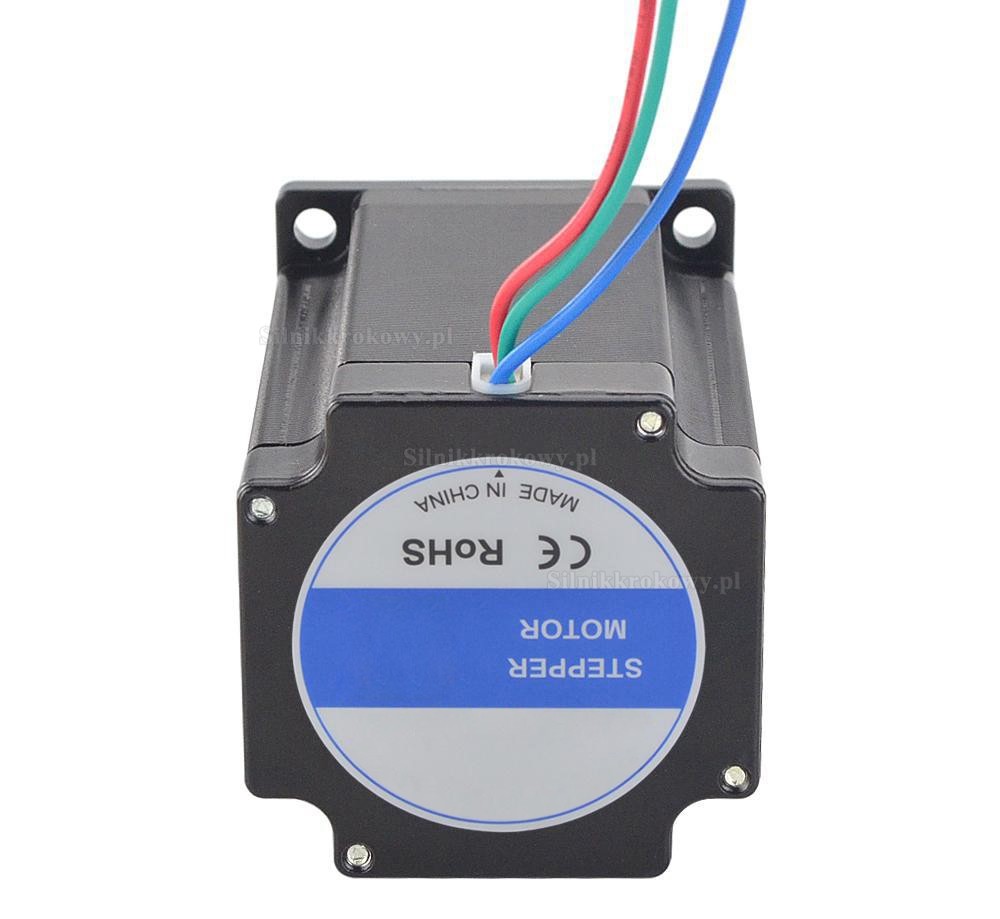

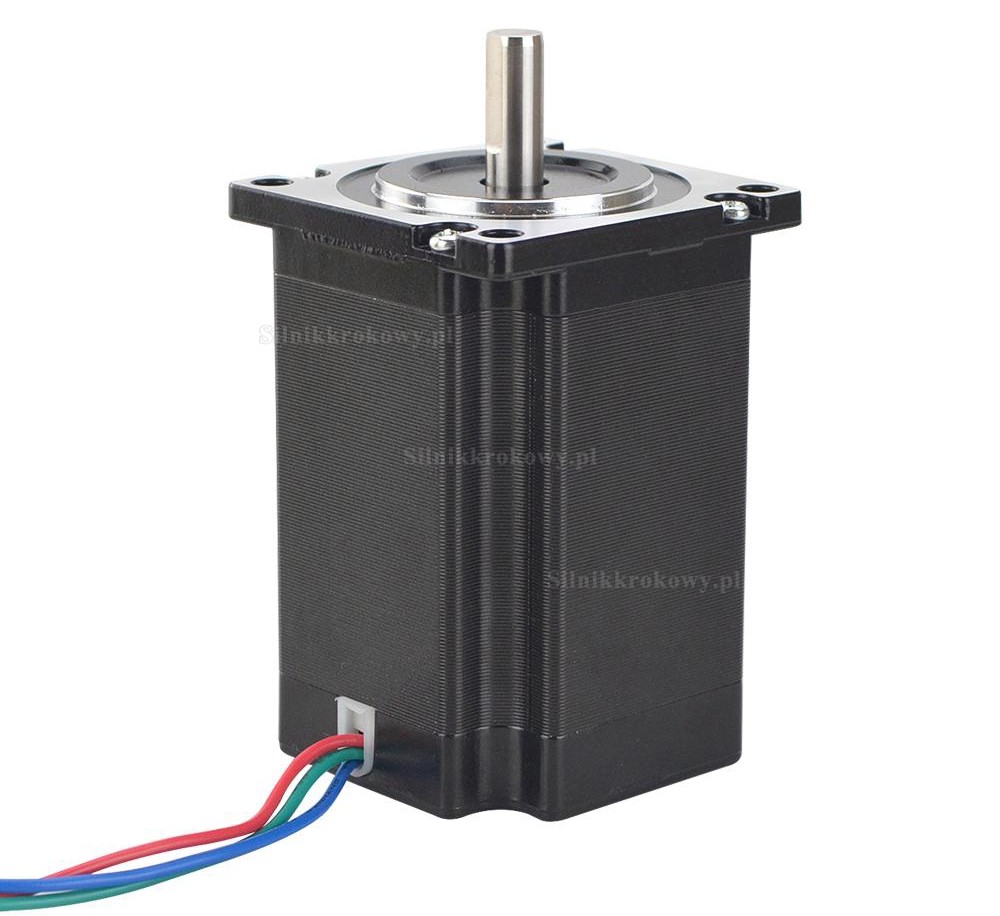

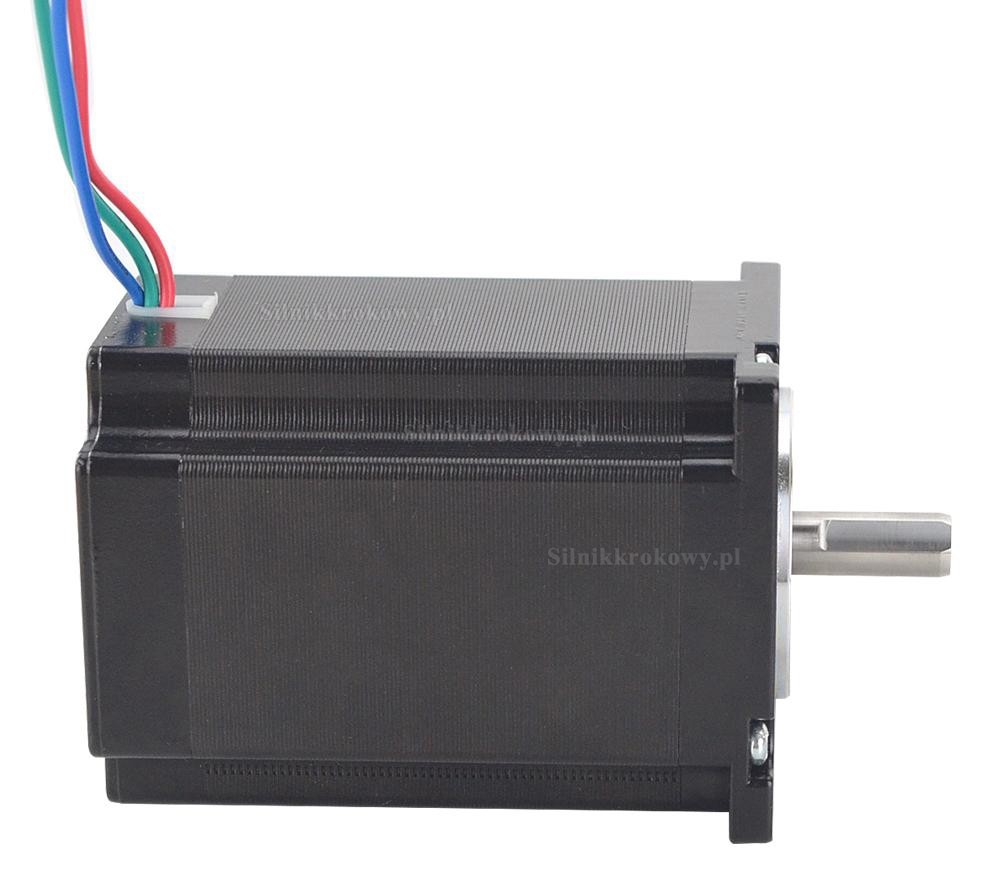

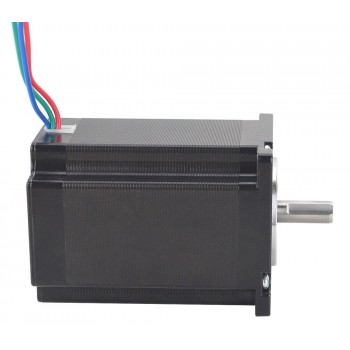

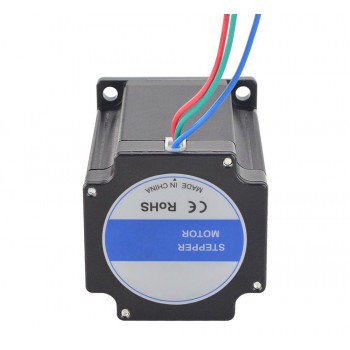

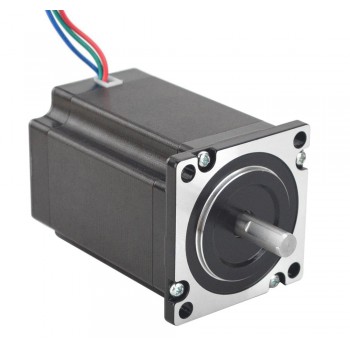

Silnik krokowy Nema 23 serii P, 3-fazowy, 23HT32-5503S, 5,5 A, 1,8 Nm, 1,2 stopnia, 3 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:149,70zł
Silnik krokowy Nema 23 serii P, 3-fazowy, 23HT32-5503S, 5,5 A, 1,8 Nm, 1,2 stopnia, 3 przewody
Specyfikacja elektryczna
- Numer części producenta: 23HT32-5503S
- Liczba faz: 3
- Kąt kroku: 1,2 stopnia
- Moment trzymania: 1,8 Nm
- Prąd znamionowy na fazę: 5,5 A
- Rezystancja fazowa 0,7 omów
- Indukcyjność: 1,8 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57 mm
- Długość korpusu: 80,5 mm
- Średnica wału: Φ8 mm
- Długość wału: 21 mm
- Długość wału z wycięciem D: 15 mm
- Długość wyprowadzeń: 500 mm
- Waga: 1,3 kg
Połączenie
|
U
|
V
|
W
|
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 180 |
| Moment trzymania (uncji cala) | 254,95 |
| Indukcyjność (mH) | 1,8 |
| Rezystancja fazowa (om) | 0,7 |
| Prąd znamionowy (A) | 5,5 |
| Kąt kroku (°) | 1,2 |
| Liczba faz | 3 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 80,5 |
| Wymiary ramy (mm) | 57*57 |
| Długość wyprowadzeń (mm) | 500 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 21 |
| Waga (g) | 1300 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
