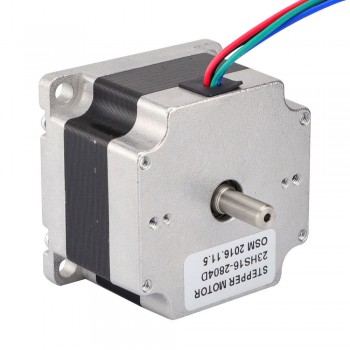

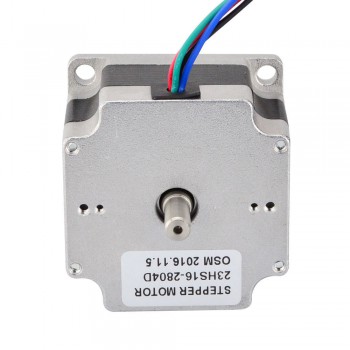

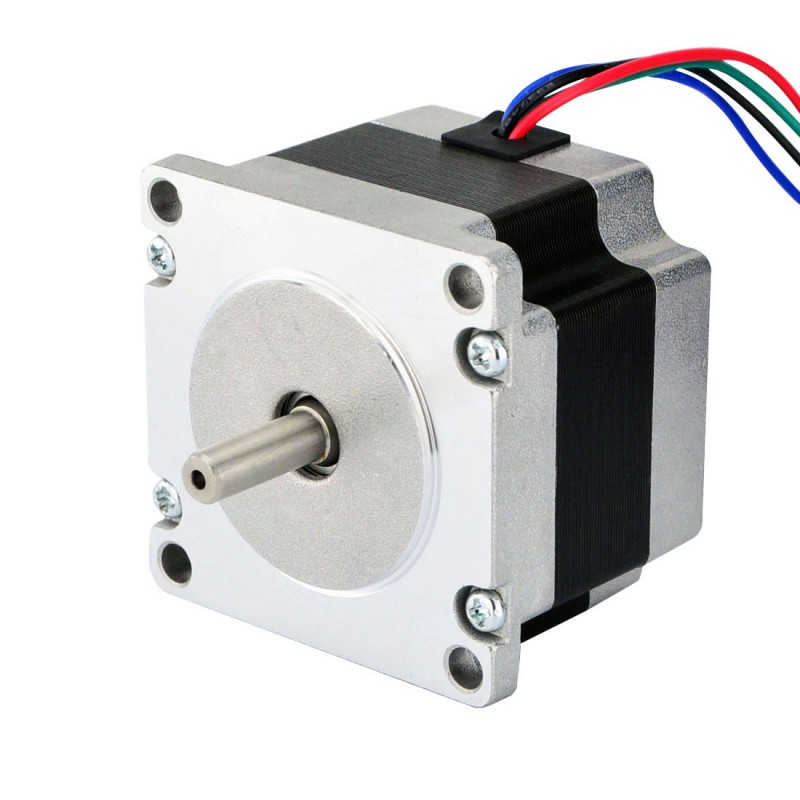

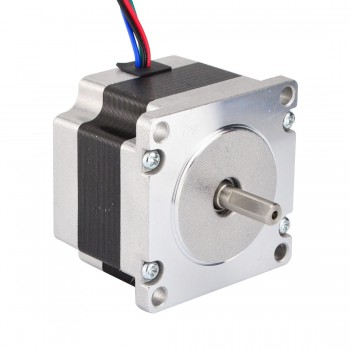

Silnik krokowy Nema 23 z podwójnym wałem 23HS16-2804D 2 V 1,8 stopnia 0,55 Nm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:69,39zł
Silnik krokowy Nema 23 z podwójnym wałem 23HS16-2804D 2 V 1,8 stopnia 0,55 Nm 4 przewody

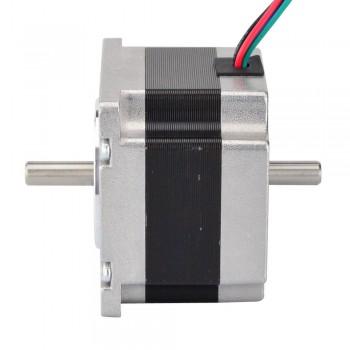

Dwufazowy silnik krokowy bipolarny o kącie kroku 1,8°, rozmiarze 57×57×41 mm i momencie trzymania 0,55 Nm. Zasilany prądem 2,8 A na fazę, posiada 4 przewody. Tylny wał o średnicy 8 mm przeznaczony do montażu enkodera lub elementu o podobnej funkcji.
Specyfikacja elektryczna
- Numer części producenta: 23HS16-2804D
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 0,55Nm(78uncji cala)
- Prąd znamionowy na fazę: 2,8A
- Napięcie: 2V
- Rezystancja fazowa 0,7omów
- Indukcyjność: 1,4mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 41mm
- Średnica wału: Φ6,35mm
- Długość wału: 19,05mm
- Długość cięcia w kształcie litery D: 15mm
- Długość wału tylnego: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 470g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 55 |
| Moment trzymania (uncji cala) | 78 |
| Indukcyjność (mH) | 1,4 |
| Rezystancja fazowa (om) | 0,7 |
| Prąd znamionowy (A) | 2,8 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 41 |
| Wymiary ramy (mm) | 57x57 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 6,35 |
| Długość wału (mm) | 19,05 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 500 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
