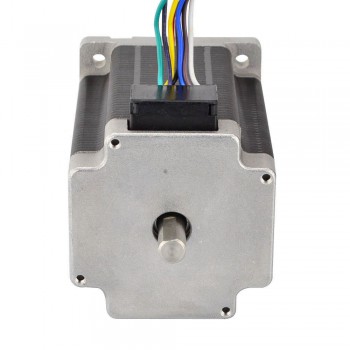

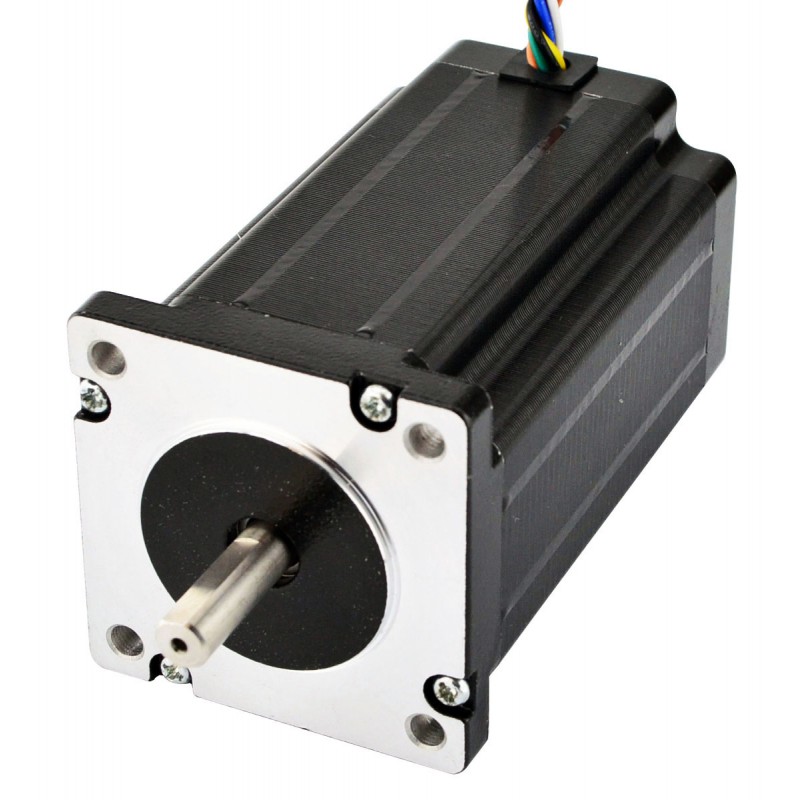

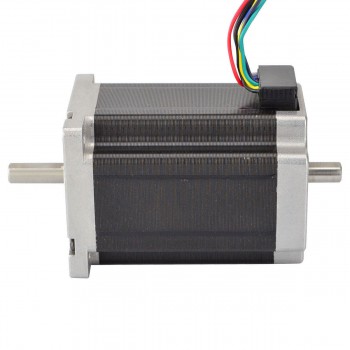

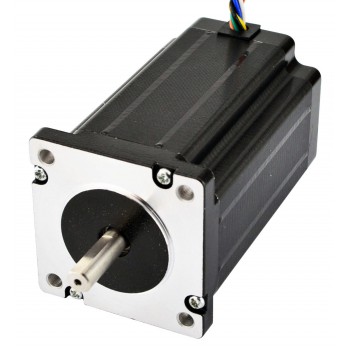

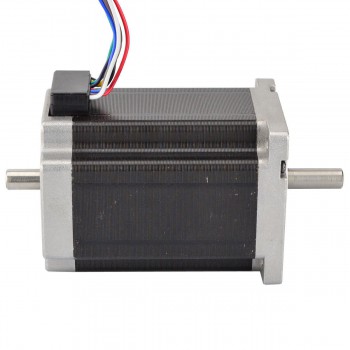

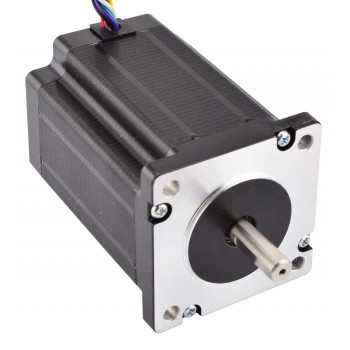

Silnik krokowy Nema 24 z podwójnym wałem 24HS34-3008D, jednobiegunowy/bipolarny, 3,1 Nm, 8 przewodów
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:132,24zł
Silnik krokowy Nema 24 z podwójnym wałem 24HS34-3008D, jednobiegunowy/bipolarny, 3,1 Nm, 8 przewodów
Ten silnik krokowy Nema 24 ma kąt kroku 1,8° oraz wymiary 60 × 60 × 80 mm. Posiada 8 przewodów i oferuje trzy warianty połączenia: jednobiegunowe lub dwubiegunowe (szeregowe) lub dwubiegunowe (równoległe). Moment trzymania wynosi 2,2 Nm (312 oz·in) przy połączeniu jednobiegunowym oraz 3,1 Nm (439 oz·in) przy połączeniu dwubiegunowym. Tylny wał umożliwia montaż enkodera, koła ręcznego lub elementów równoważnych.
Specyfikacja elektryczna
- Numer części producenta: 24HS34-3008D
- Typ silnika: unipolarny/bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania (bipolarny): 3,1Nm
- Moment trzymania (unipolarny): 2,2Nm
- Prąd znamionowy(bipolarny szeregowy): 2,1A
- Prąd znamionowy(bipolarny równoległy): 4,2A
- Prąd znamionowy(unipolarny): 3,0A
- Rezystancja fazowa(bipolarny szeregowy): 2,6omów
- Rezystancja fazowa(bipolarny równoległy): 0,65omów
- Rezystancja fazowa(unipolarny): 1,3omów
- Indukcyjność (bipolarny szeregowy): 12,8mH ± 20%(1KHz)
- Indukcyjność (bipolarny równoległy): 3,2mH ± 20%(1KHz)
- Indukcyjność (unipolarna): 3,2mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 60 x 60mm
- Długość korpusu: 88mm
- Średnica wału: Φ8mm
- Długość wału przedniego: 24mm
- Długość wału tylnego: 15mm
- Długość cięcia w kształcie litery D: 20mm
- Liczba wyprowadzeń: 8
- Długość wyprowadzeń: 600mm
- Waga: 1,4kg
Połączenie
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Czerwony
|
Żółty
|
Czarny
|
Niebieski
|
Biały
|
PUR
|
Zielony
|
Brązowy
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny/Unipolarny |
| Moment trzymania (Ncm) | 310 |
| Moment trzymania (uncji cala) | 439 |
| Indukcyjność (mH) | 3,2 |
| Rezystancja fazowa (om) | 0,65 |
| Prąd znamionowy (A) | 4,2 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 88 |
| Wymiary ramy (mm) | 60x60 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | D |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 24 |
| Liczba wyprowadzeń | 8 |
| Długość wyprowadzeń (mm) | 600 |
| Waga (g) | 1340 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
