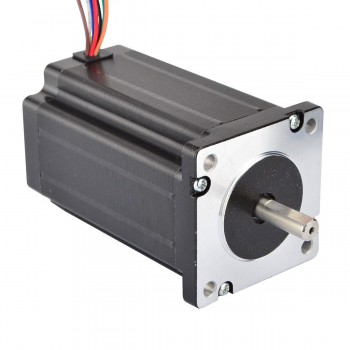

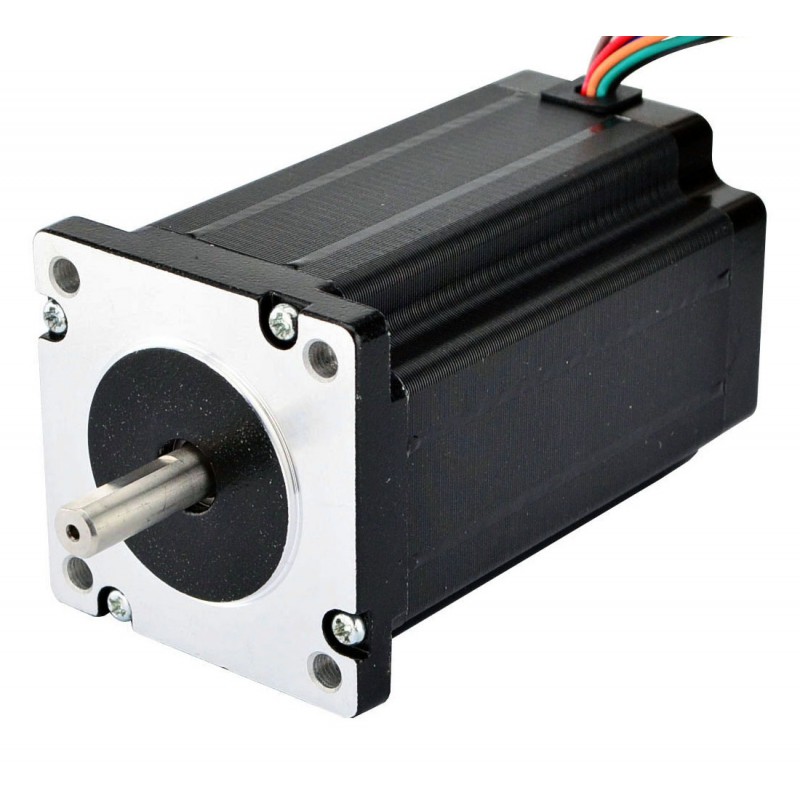

Silnik krokowy Nema 24 z podwójnym wałem 24HS39-3008D unipolarny/bipolarny 4 Nm 8 przewodów
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:148,64zł
Silnik krokowy Nema 24 z podwójnym wałem 24HS39-3008D unipolarny/bipolarny 4 Nm 8 przewodów

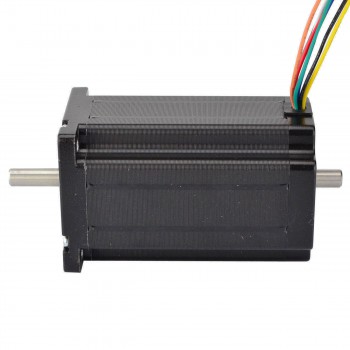

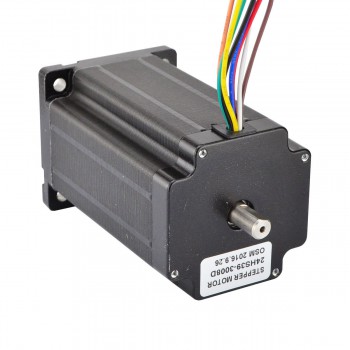

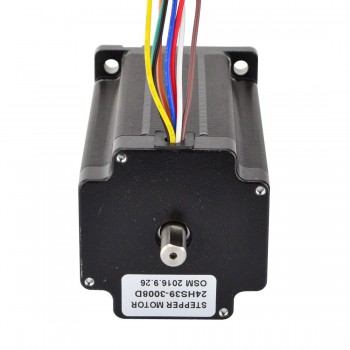

Ten silnik krokowy Nema 24 ma kąt kroku 1,8° oraz wymiary 60 × 60 × 100 mm. Posiada 8 przewodów i oferuje trzy warianty połączenia: jednobiegunowe lub dwubiegunowe (szeregowe) lub dwubiegunowe (równoległe). Tylny wał umożliwia montaż enkodera, koła ręcznego lub elementów równoważnych. Moment trzymania wynosi 2,8 Nm przy połączeniu jednobiegunowym oraz 4,0 Nm przy połączeniu dwubiegunowym.
Specyfikacja elektryczna
- Numer części producenta: 24HS39-3008D
- Typ silnika: unipolarny/bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania (bipolarny): 4,0Nm
- Moment trzymania (unipolarny): 2,8Nm
- Prąd znamionowy(bipolarny szeregowy): 2,12A
- Prąd znamionowy(bipolarny równoległy): 4,24A
- Prąd znamionowy(unipolarny): 3,0A
- Rezystancja fazowa(bipolarny szeregowy): 2,8omów
- Rezystancja fazowa(bipolarny równoległy): 0,7omów
- Rezystancja fazowa(unipolarny): 1,4omów
- Indukcyjność (bipolarny szeregowy): 12,0mH ± 20%(1KHz)
- Indukcyjność (bipolarny równoległy): 3,0mH ± 20%(1KHz)
- Indukcyjność (unipolarna): 3,0mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 60 x 60mm
- Długość korpusu: 100mm
- Średnica wału: Φ8,0mm
- Długość wału przedniego: 24mm
- Długość wału tylnego: 13mm
- Długość cięcia w kształcie litery D: 20mm
- Liczba wyprowadzeń: 8
- Długość wyprowadzeń: 400mm
- Waga: 1,6kg
Połączenie
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Czerwony
|
Żółty
|
Czarny
|
Niebieski
|
Biały
|
Pomarańczowy
|
Zielony
|
Brązowy
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 400 |
| Moment trzymania (uncji cala) | 566 |
| Indukcyjność (mH) | 3 |
| Rezystancja fazowa (om) | 0,7 |
| Prąd znamionowy (A) | 4,24 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 100 |
| Wymiary ramy (mm) | 60x60 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | D |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 24 |
| Liczba wyprowadzeń | 8 |
| Długość wyprowadzeń (mm) | 400 |
| Waga (g) | 1600 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
