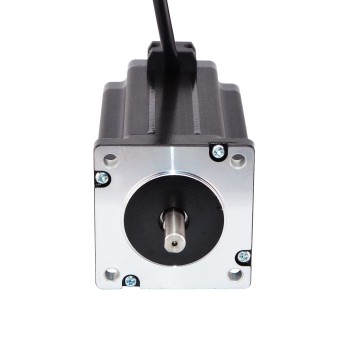

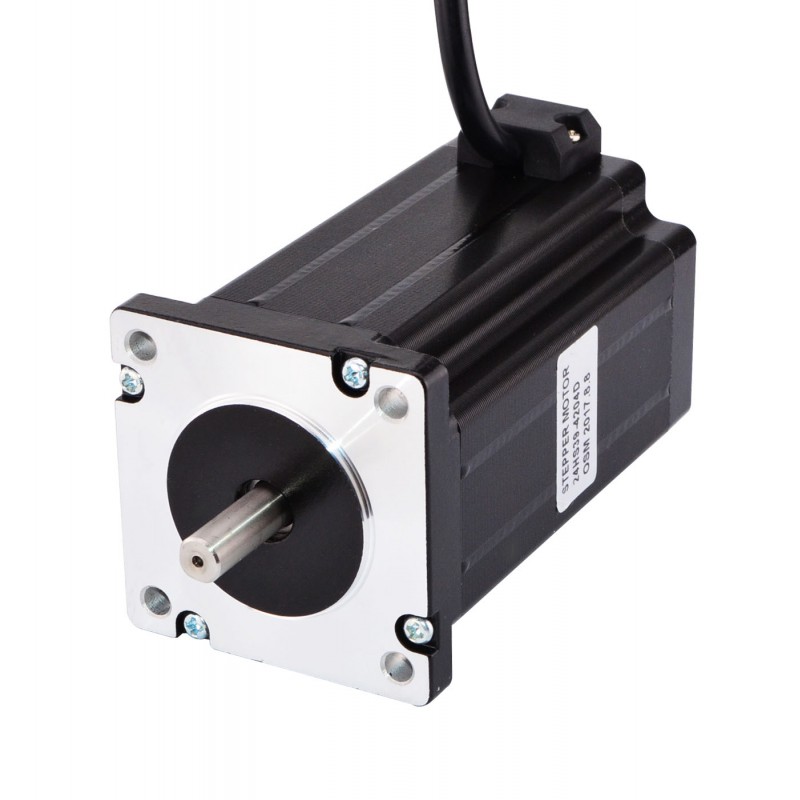

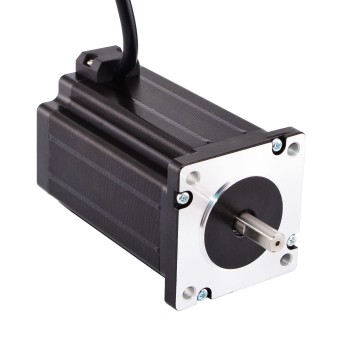

Silnik krokowy Nema 24 z podwójnym wałem 24HS39-4204D 2,96 V 4,2 A 4 Nm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:160,62zł
Silnik krokowy Nema 24 z podwójnym wałem 24HS39-4204D 2,96 V 4,2 A 4 Nm 4 przewody

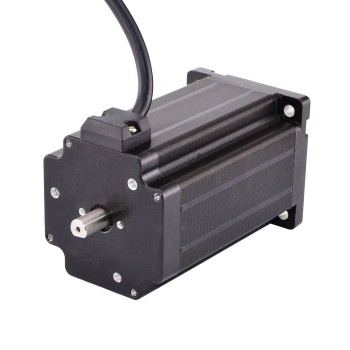

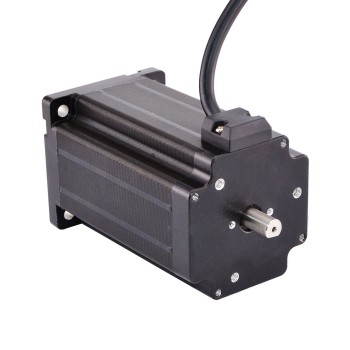

Jest to silnik z podwójnym wałem, z tylnym wałem o długości 13,5 mm i średnicy 8 mm. Na tylnej pokrywie dostępne są otwory gwintowane, które mogą być wykorzystane do montażu hamulca, enkodera lub koła ręcznego.
Specyfikacja elektryczna
- Numer części producenta: 24HS39-4204D
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 4Nm
- Prąd znamionowy na fazę: 4,24A
- Napięcie: 2,96
- Rezystancja fazowa 0,7omów
- Indukcyjność: 3mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 60 x 60mm
- Długość korpusu: 100mm
- Średnica wału: Φ8mm
- Długość wału: 21mm
- Długość cięcia w kształcie litery D: 15mm
- Długość wału tylnego: 13,5mm
- Średnica wału tylnego: Φ8mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Zielony
|
Żółty
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 400 |
| Moment trzymania (uncji cala) | 566,4 |
| Indukcyjność (mH) | 3 |
| Rezystancja fazowa (om) | 0,7 |
| Prąd znamionowy (A) | 4,24 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 100 |
| Wymiary ramy (mm) | 60x60 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | D |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 21 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 1700 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
