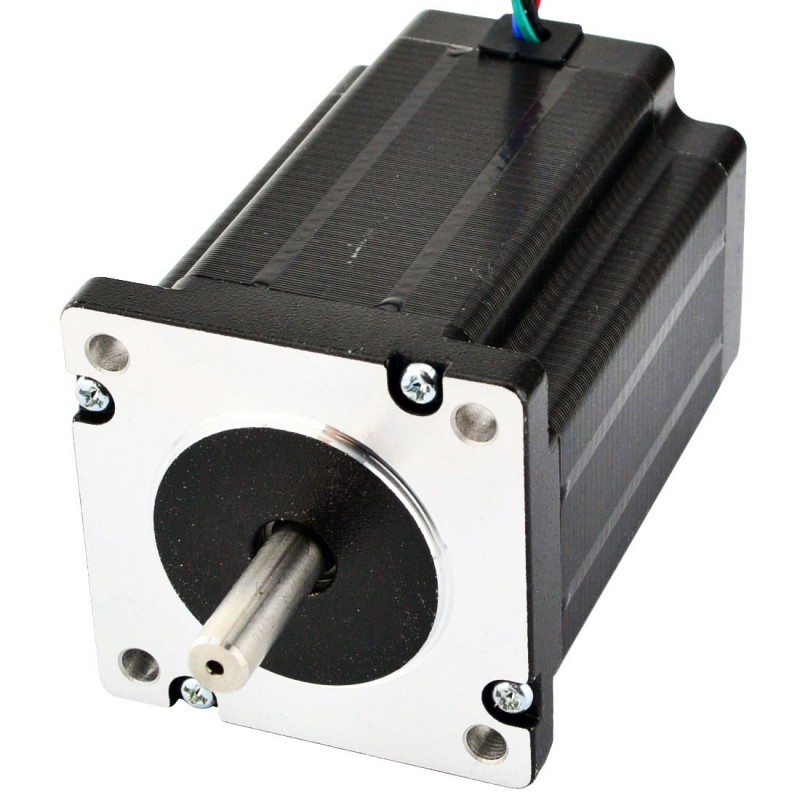

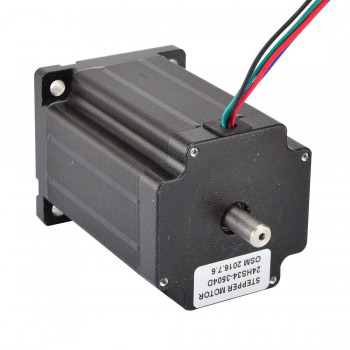

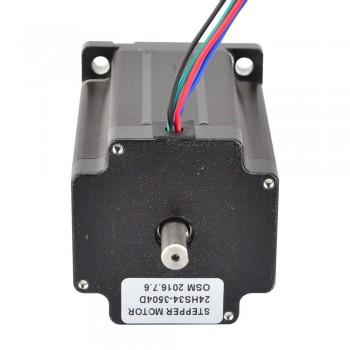

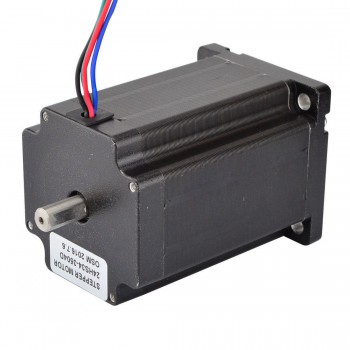

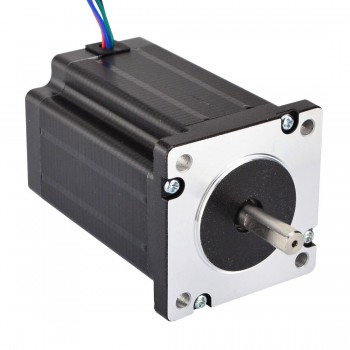

Silnik krokowy Nema 24 z podwójnym wałem 24HS34-3504D 3,85 V 3,1 Nm 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:132,24zł
Silnik krokowy Nema 24 z podwójnym wałem 24HS34-3504D 3,85 V 3,1 Nm 4 przewody
Ten bipolarny silnik krokowy Nema 24 ma kąt kroku 1,8° oraz wymiary 60 × 60 × 88 mm. Posiada 4 przewody, a prąd na fazę wynosi 3,5 A. Moment trzymania wynosi 3,1 Nm. Tylny wał jest przeznaczony do montażu enkodera lub elementów równoważnych.
Specyfikacja elektryczna
- Numer części producenta: 24HS34-3504D
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 3,1Nm
- Prąd znamionowy na fazę: 3,5A
- Napięcie: 3,85V
- Rezystancja fazowa 1,1omów
- Indukcyjność: 5,6mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 60 x 60mm
- Długość korpusu: 88mm
- Średnica wału: Φ8mm
- Długość wału przedniego: 24mm
- Długość wału tylnego: 15mm
- Długość cięcia w kształcie litery D: 20mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 600mm
- Waga: 1,34kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 310 |
| Moment trzymania (uncji cala) | 439 |
| Indukcyjność (mH) | 5,6 |
| Rezystancja fazowa (om) | 1,1 |
| Prąd znamionowy (A) | 3,5 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 88 |
| Wymiary ramy (mm) | 60x60 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | D |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 24 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 600 |
| Waga (g) | 1340 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
