Silnik krokowy Nema 34 + sterownik silnika krokowego 1-DM860S-34HS46 8,5 Nm 1,8 stopnia

Silnik krokowy Nema 34 + sterownik silnika krokowego 1-DM860S-34HS46 8,5 Nm 1,8 stopnia

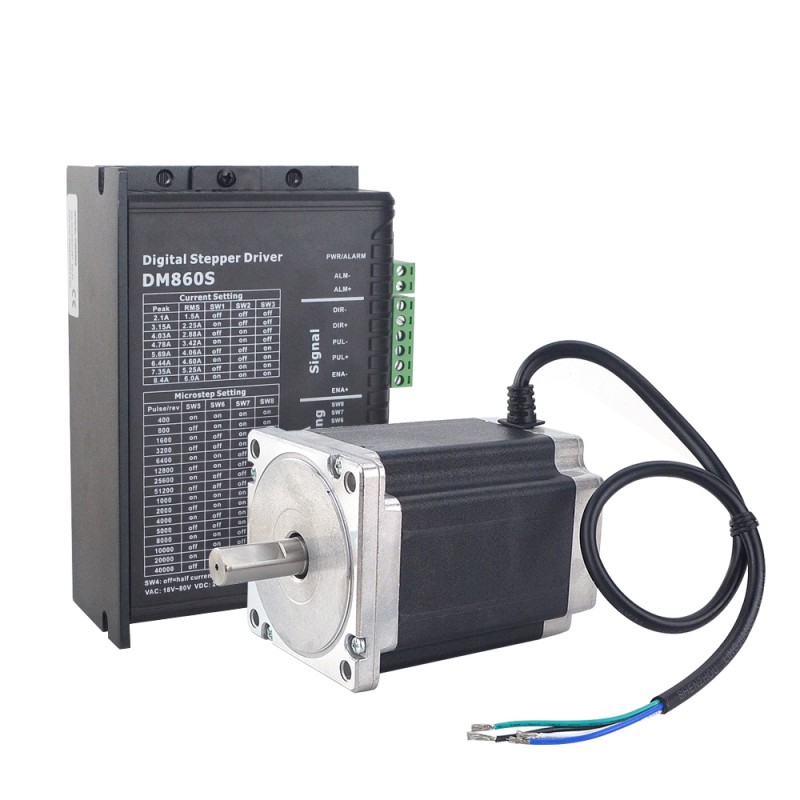

Zestaw CNC zawiera:

• 1 x Cyfrowy sterownik silnika krokowego, prąd skuteczny maks. 6 A, 24-110 V DC / 18-80 V AC, wersja podstawowa

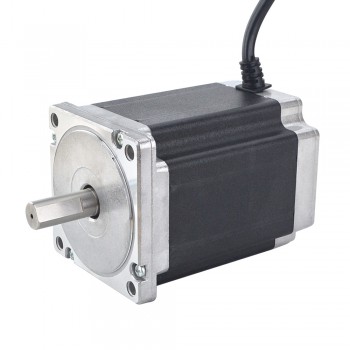

• 1 x Silnik krokowy CNC Nema 34 8,5 Nm 86 x 86 x 117,0 mm 4 przewody

Specyfikacja silnika

• Numer części producenta: 34HS46-5204S
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 8,5 Nm
• Prąd znamionowy na fazę: 5,2 A
• Rezystancja fazowa 0,50 omów± 10%
• Indukcyjność: 6,0 mH ± 20%(1KHz)
• Wymiary ramy: 86 x 86 mm
• Długość korpusu: 117 mm
• Średnica wału: Φ14 mm
• Długość wału: 34 mm
• Długość wału z wycięciem D: 25 mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 500 mm
• Waga: 4,1 kg

Połączenie

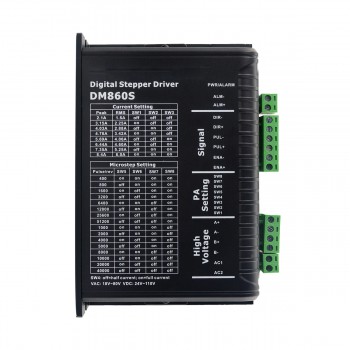

Specyfikacja sterownika

• Automatyczna konfiguracja parametrów i autotest silnika
• Wielokrokowy układ sterowania, niski poziom hałasu, niskie nagrzewanie, płynny ruch
• Kompensacja momentu obrotowego przy dużej prędkości
• Technologia sterowania zmiennym prądem, wysoka wydajność prądowa
• Wewnętrzna kontrola przyspieszania i zwalniania, znaczna poprawa płynności rozruchu i zatrzymywania silnika
• Obsługuje tryby PUL/DIR i CW/CCW
• Zapamiętywanie położenia silnika
• Wejście izolowane optycznie i kompatybilne z napięciem 5 V ~ 24 V
• Zdefiniowane przez użytkownika mikrokroki
• Programowalna rozdzielczość mikrokroków i prąd wyjściowy
• Zabezpieczenie nadprądowe, nadnapięciowe i podnapięciowe
• Zielone światło oznacza pracę, a czerwone – zabezpieczenie lub wyłączenie z sieci
