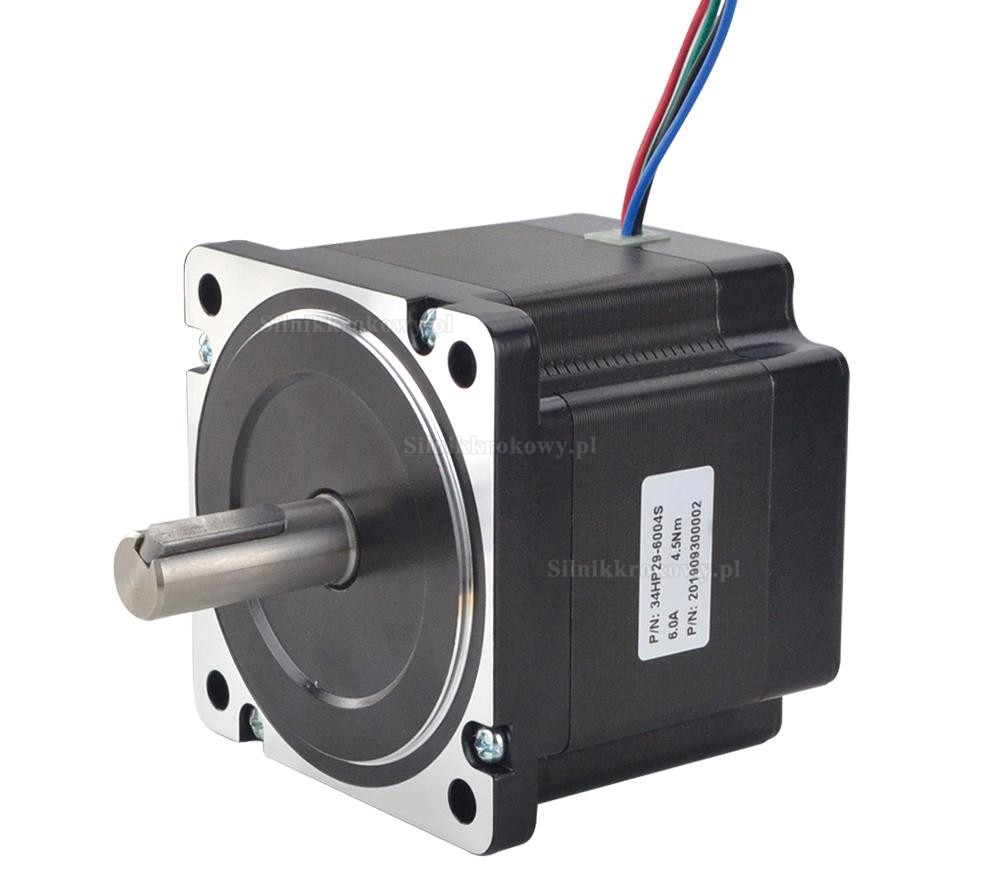

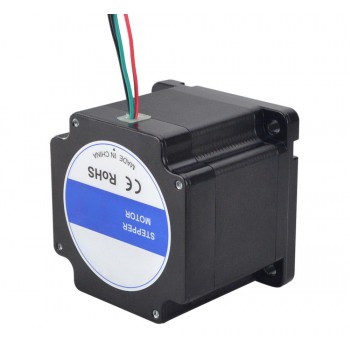

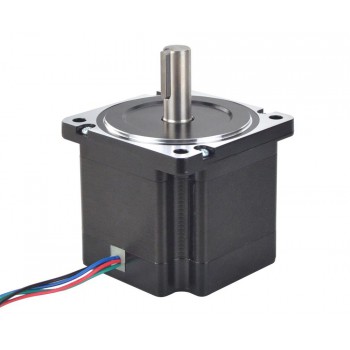

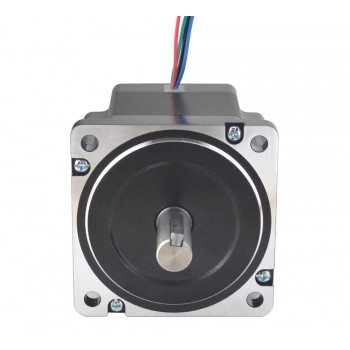

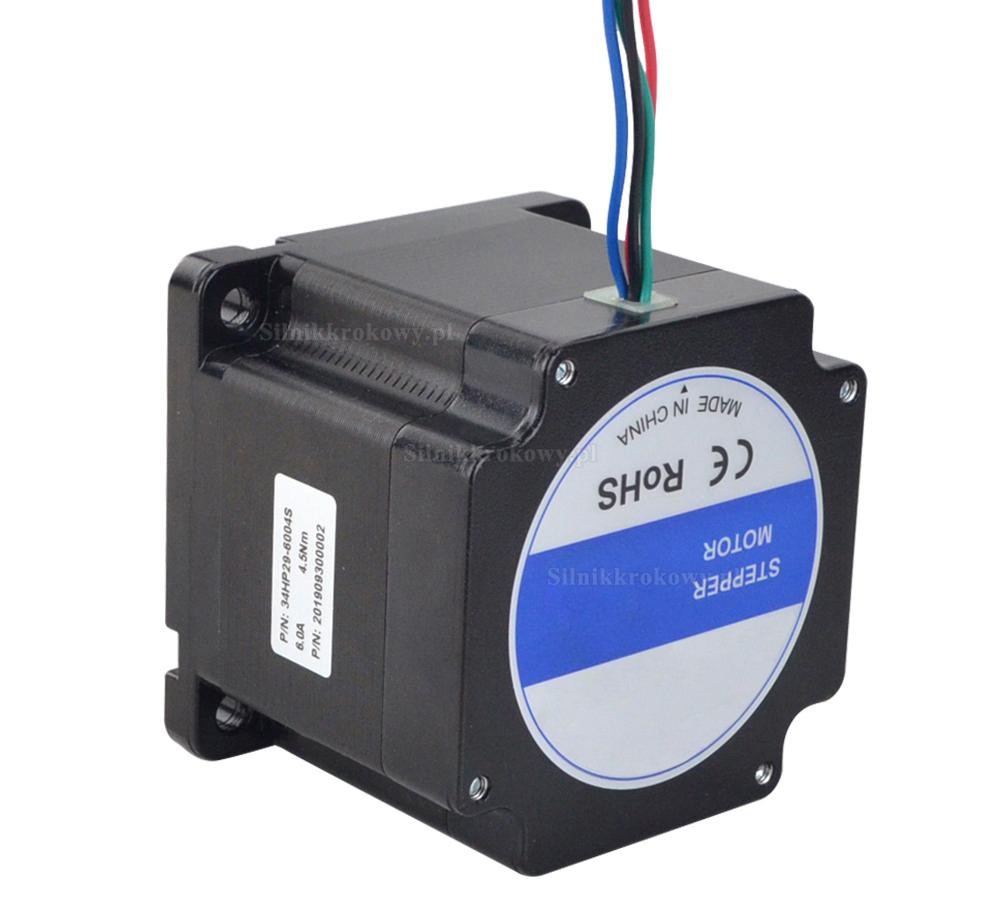

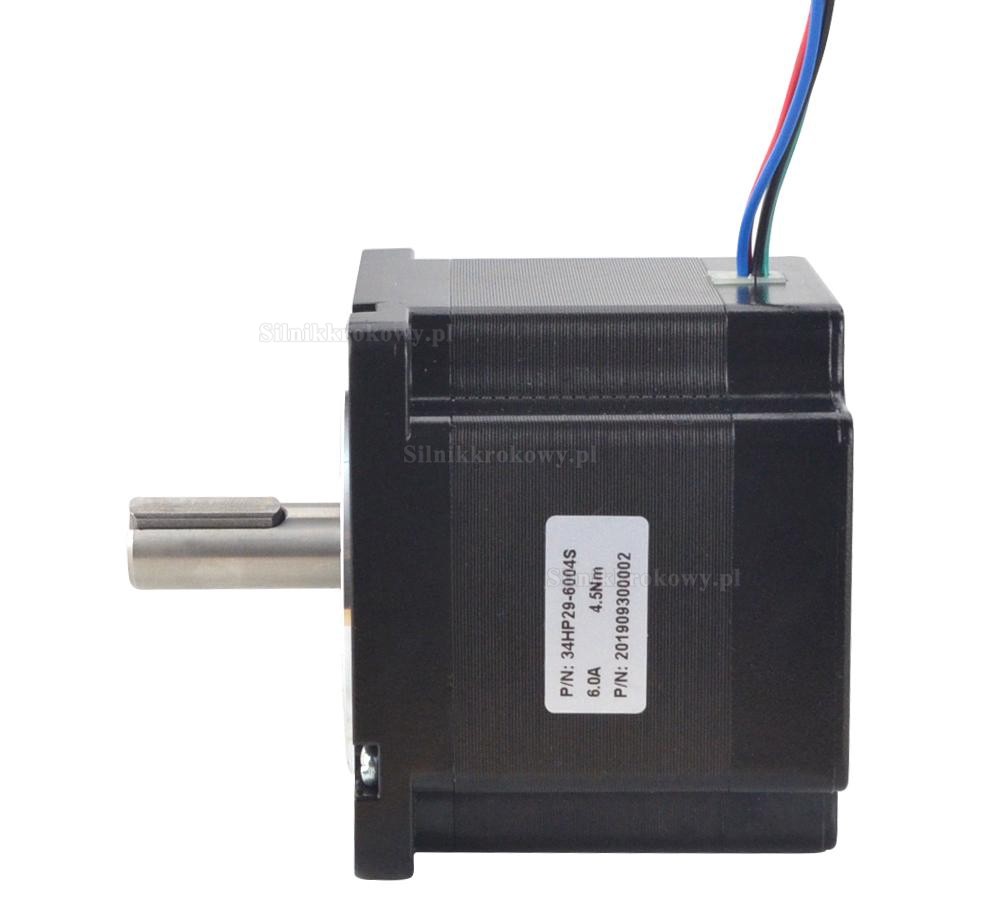

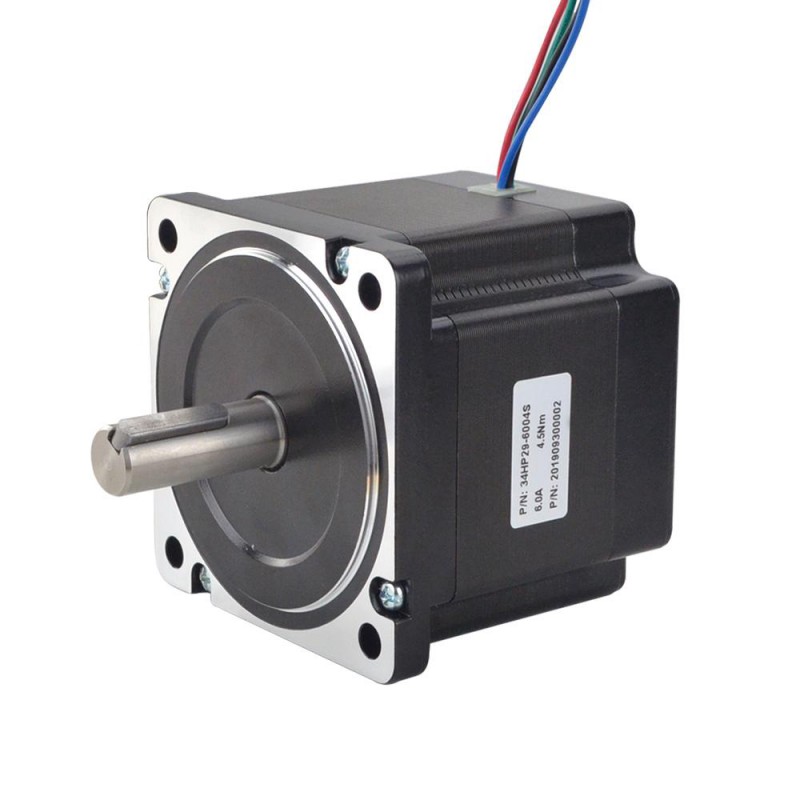

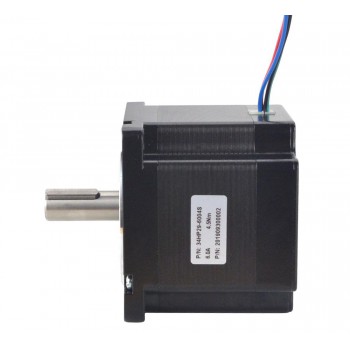

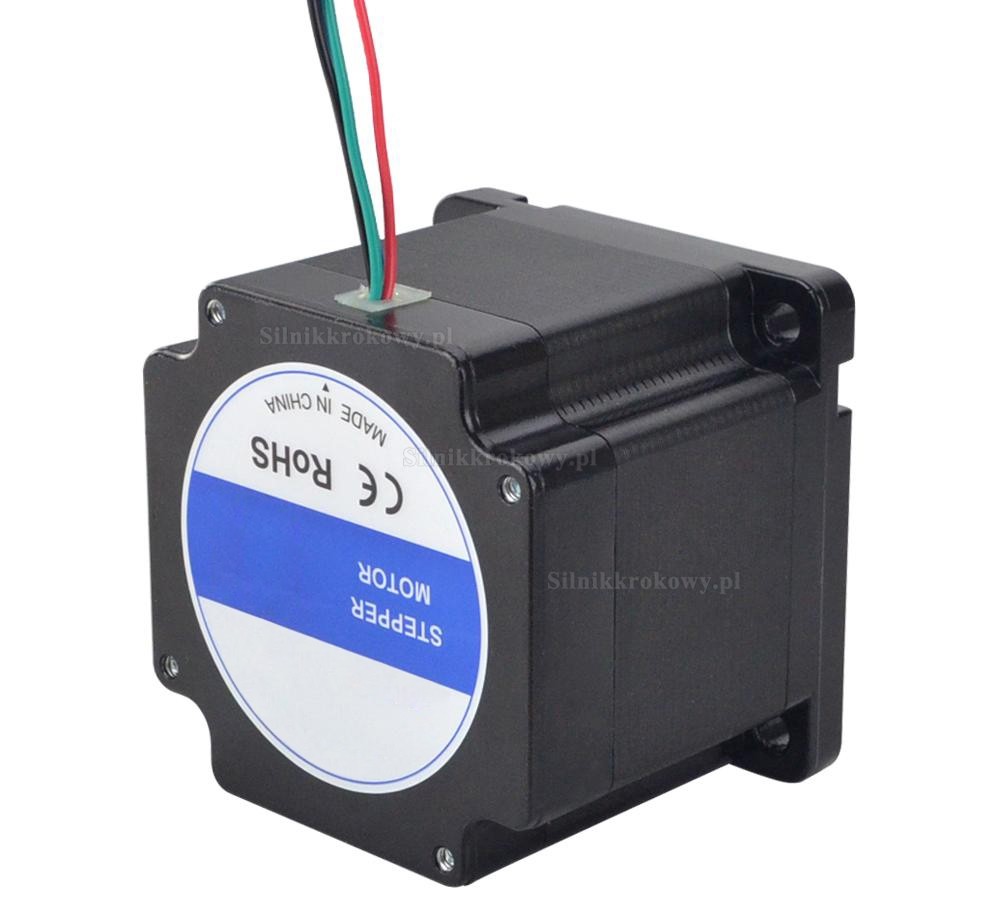

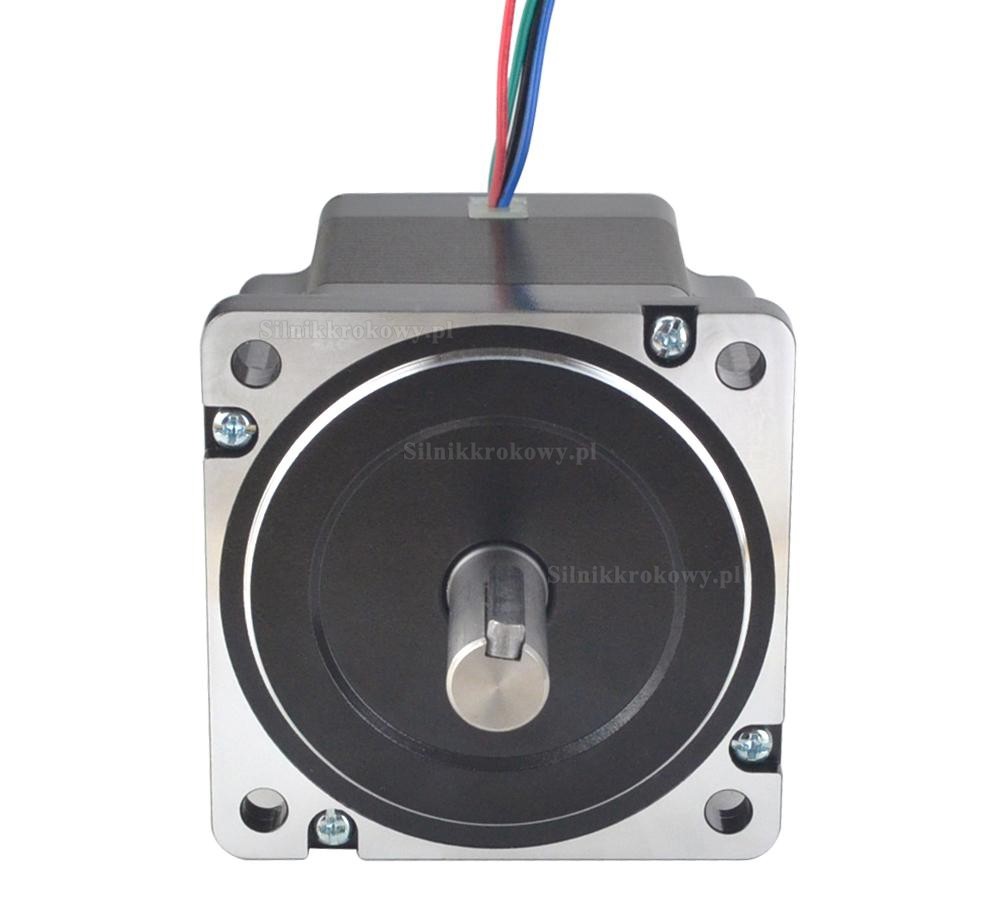

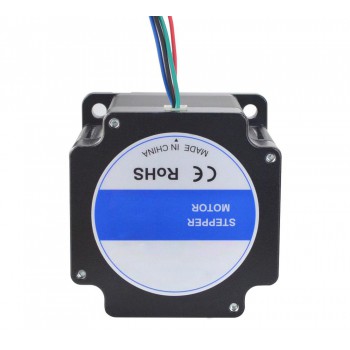

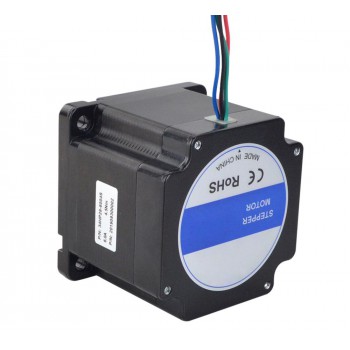

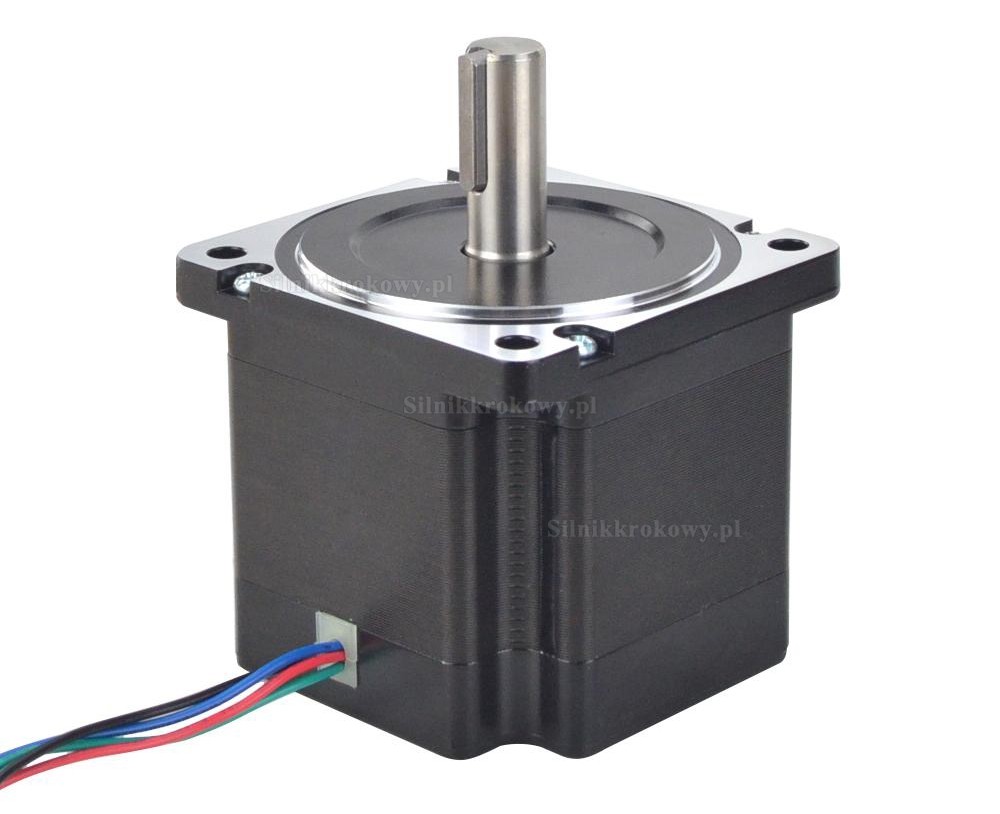

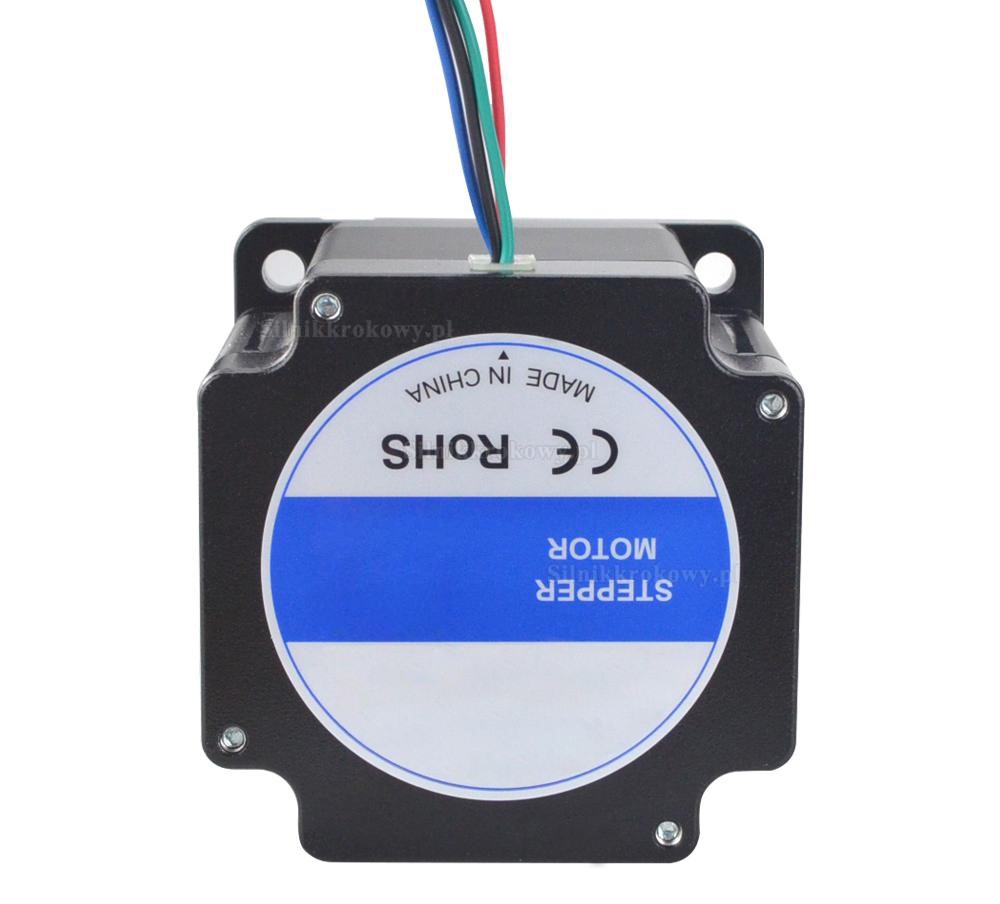

Silnik krokowy Nema 34 34HP29-6004S 1,8 stopnia 4,5 Nm 6,0 A 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:208,18zł
Silnik krokowy Nema 34 34HP29-6004S 1,8 stopnia 4,5 Nm 6,0 A 4 przewody
Specyfikacja elektryczna
- Numer części producenta: 34HP29-6004S
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 4,5 Nm
- Prąd znamionowy na fazę: 6,0 A
- Rezystancja fazowa 0,34 omów± 10%
- Indukcyjność: 2,5 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86 x 86 mm
- Długość korpusu: 74 mm
- Średnica wału: Φ14 mm
- Długość wału: 37 mm
- Długość wału wpustowego: 25 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500 mm
- Waga: 2,15 kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 450 |
| Moment trzymania (uncji cala) | 637,38 |
| Indukcyjność (mH) | 2,5 |
| Rezystancja fazowa (om) | 0,34 |
| Prąd znamionowy (A) | 6,0 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 74 |
| Wymiary ramy (mm) | 86 x 86 |
| Długość wyprowadzeń (mm) | 500 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Typ wału | Wpust klinowy |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 2150 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
