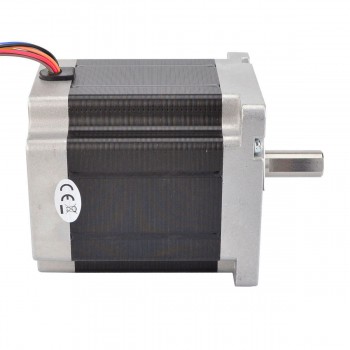

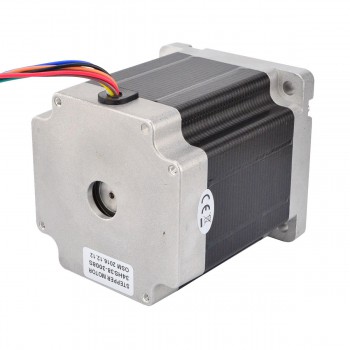

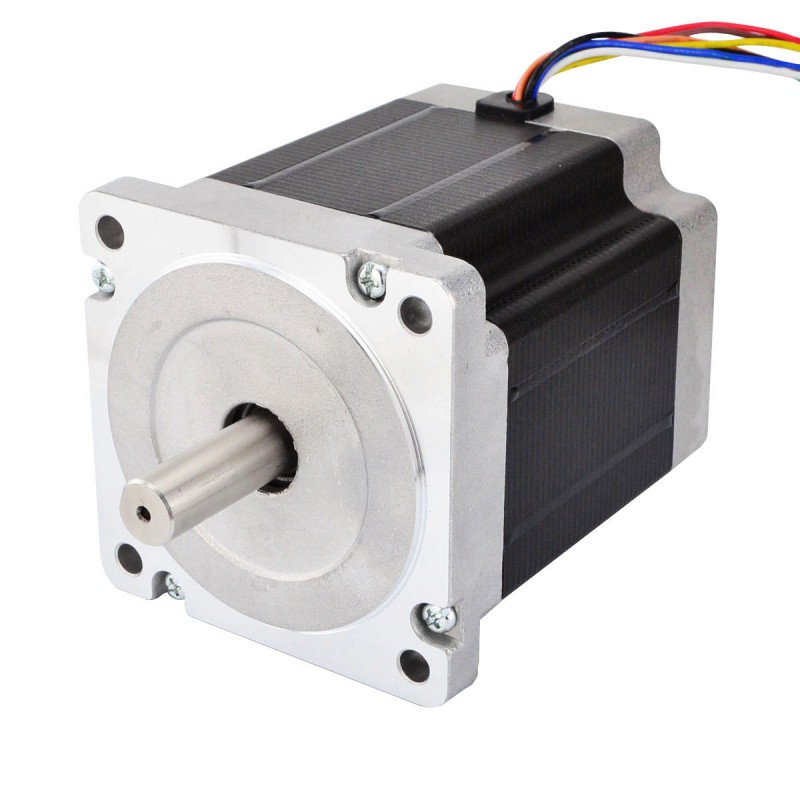

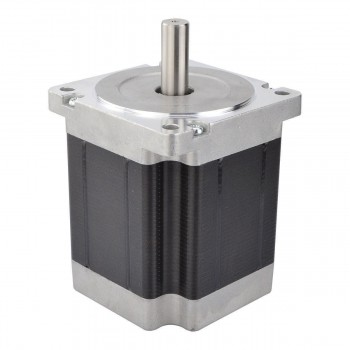

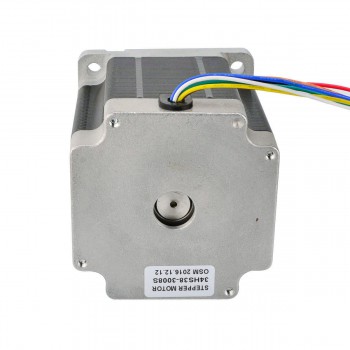

Silnik krokowy Nema 34 34HS38-3008S unipolarny/bipolarny 7,07 Nm 8 przewodów
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:225,44zł
Silnik krokowy Nema 34 34HS38-3008S unipolarny/bipolarny 7,07 Nm 8 przewodów
Ten silnik krokowy CNC NEMA 34 ma wymiary 86 × 86 × 98 mm. Posiada 8 przewodów i oferuje trzy opcje połączeń: unipolarne lub bipolarne (szeregowe) lub bipolarne (równoległe); można wybrać dowolny typ połączenia. Moment trzymania wynosi 5 Nm przy połączeniu unipolarnym oraz 7,07 Nm przy połączeniu bipolarnym.
Specyfikacja elektryczna
- Numer części producenta: 34HS38-3008S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania（unipolarny）: 5Nm
- Moment trzymania（bipolarny）: 7,07Nm
- Prąd znamionowy na fazę（unipolarny）: 3,0A
- Prąd znamionowy na fazę（bipolarny szeregowy）: 2,12A
- Prąd znamionowy na fazę（unipolar parallel）: 4,24A
- Rezystancja fazowa(unipolarny): 1,6omów
- Rezystancja fazowa(bipolarny szeregowy): 3,2omów
- Rezystancja fazowa(bipolarny równoległy): 0,8omów
- Indukcyjność (unipolarna): 8,0mH ± 20%(1KHz)
- Indukcyjność (bipolarny szeregowy): 32,0mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86 x 86mm
- Długość korpusu: 98mm
- Średnica wału: Φ12,7mm
- Długość wału: 32mm
- Długość cięcia w kształcie litery D: 25mm
- Liczba wyprowadzeń: 8
- Długość wyprowadzeń: 500mm
- Waga: 3,2kg
Połączenie
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Niebieski
|
Czarny
|
Biały
|
Pomarańczowy
|
Czerwony
|
Zielony
|
Żółty
|
Brązowy
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny/Unipolarny |
| Moment trzymania (Ncm) | 707 |
| Moment trzymania (uncji cala) | 1001 |
| Indukcyjność (mH) | 8 |
| Rezystancja fazowa (om) | 0,8 |
| Prąd znamionowy (A) | 4,24 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 98 |
| Wymiary ramy (mm) | 86x86 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 12,7 |
| Długość wału (mm) | 32 |
| Liczba wyprowadzeń | 8 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 3130 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
