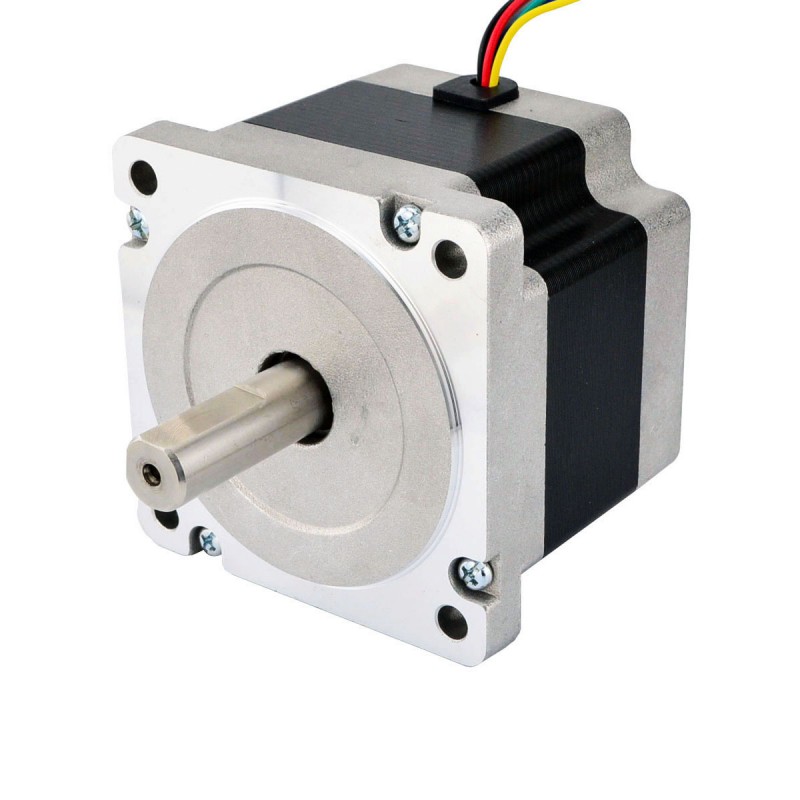

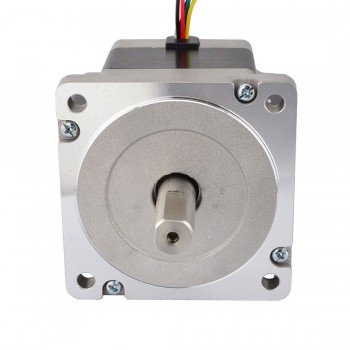

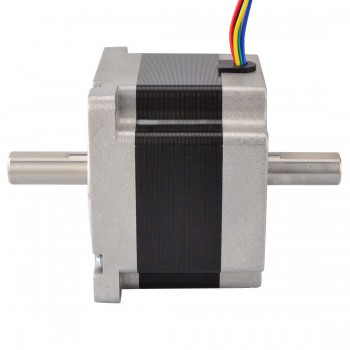

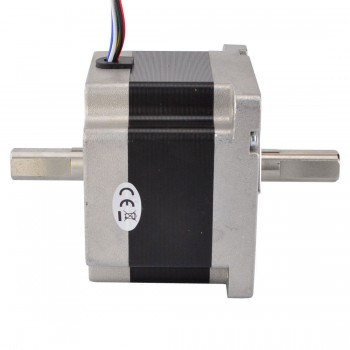

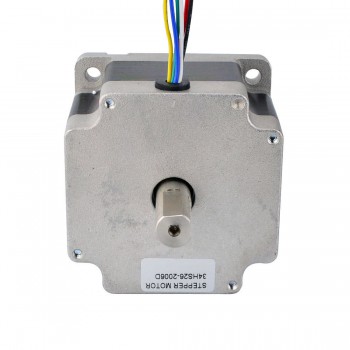

Silnik krokowy Nema 34 z podwójnym wałem 34HS26-2006D 1,8 stopnia 4,4 V 2,2 Nm 6 przewodów
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:159,66zł
Silnik krokowy Nema 34 z podwójnym wałem 34HS26-2006D 1,8 stopnia 4,4 V 2,2 Nm 6 przewodów
Ten jednobiegunowy silnik krokowy Nema 34 ma kąt kroku 1,8° oraz wymiary 86 × 86 × 66 mm. Posiada 6 przewodów, a prąd na fazę wynosi 2,0 A. Moment trzymania wynosi 2,2 Ncm. Tylny wał umożliwia montaż enkodera, koła ręcznego lub elementów równoważnych.
Specyfikacja elektryczna
- Numer części producenta: 34HS26-2006D
- Typ silnika: Silnik krokowy unipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 2,2Nm
- Prąd znamionowy na fazę: 2,0A
- Napięcie: 4,4
- Rezystancja fazowa 2,2omów
- Indukcyjność: 7,0mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86 x 86mm
- Długość korpusu: 66mm
- Średnica wału: Φ14mm
- Długość wału przedniego: 37mm
- Długość cięcia w kształcie litery D: 25mm
- Długość wału tylnego: 34mm
- Liczba wyprowadzeń: 6
- Długość wyprowadzeń: 300mm
- Waga: 1,7kg
Połączenie
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Czarny
|
Żółty
|
Zielony
|
Czerwony
|
Biały
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Unipolarny |
| Moment trzymania (Ncm) | 220 |
| Moment trzymania (uncji cala) | 312 |
| Indukcyjność (mH) | 7 |
| Rezystancja fazowa (om) | 2,2 |
| Prąd znamionowy (A) | 2 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 66 |
| Wymiary ramy (mm) | 86x86 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | D |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Liczba wyprowadzeń | 6 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 1700 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
