Silnik krokowy Nema 34 o wysokim momencie obrotowym 34HS59-5004S 1,8 stopnia 13 Nm 5 V 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:392,65zł
Silnik krokowy Nema 34 o wysokim momencie obrotowym 34HS59-5004S 1,8 stopnia 13 Nm 5 V 4 przewody

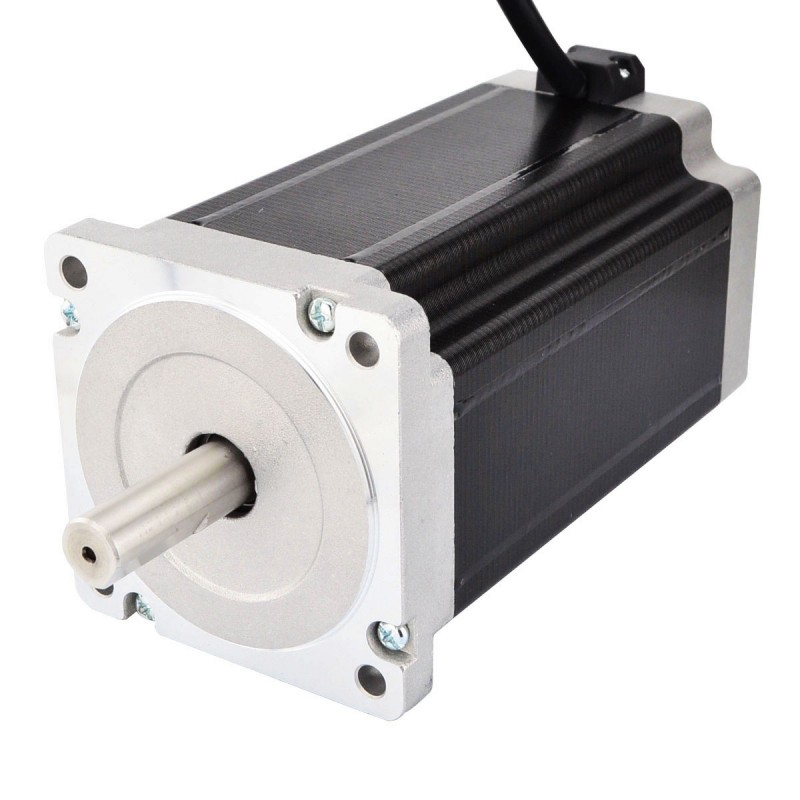

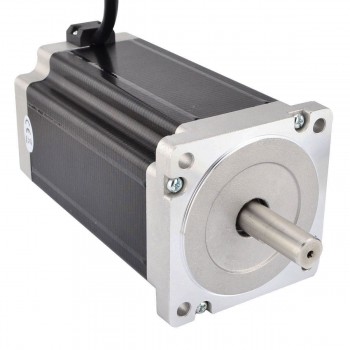

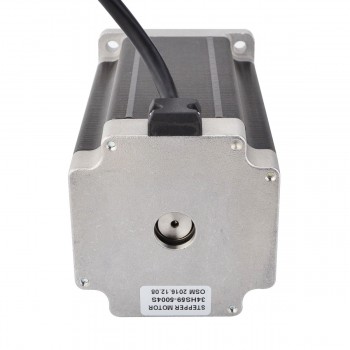

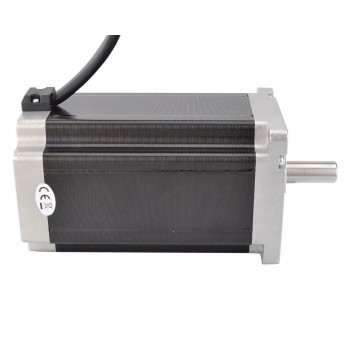

Jest to silnik krokowy CNC NEMA 34 o wymiarach 86 × 86 × 150 mm. Posiada 4 przewody, prąd na fazę wynosi 5,0 A, a moment trzymający 13 Nm.
Specyfikacja elektryczna
- Numer części producenta: 34HS59-5004S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 13Nm
- Prąd znamionowy na fazę: 5,0A
- Napięcie: 5V
- Rezystancja fazowa 1,0omów
- Indukcyjność: 11mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86 x 86mm
- Długość korpusu: 151,5mm
- Średnica wału: Φ14mm
- Długość wału: 37mm
- Długość cięcia w kształcie litery D: 25mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 5,3kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Zielony
|
Żółty
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 1300 |
| Moment trzymania (uncji cala) | 1841 |
| Indukcyjność (mH) | 11 |
| Rezystancja fazowa (om) | 1 |
| Prąd znamionowy (A) | 5 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 150 |
| Wymiary ramy (mm) | 86x86 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 5000 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
