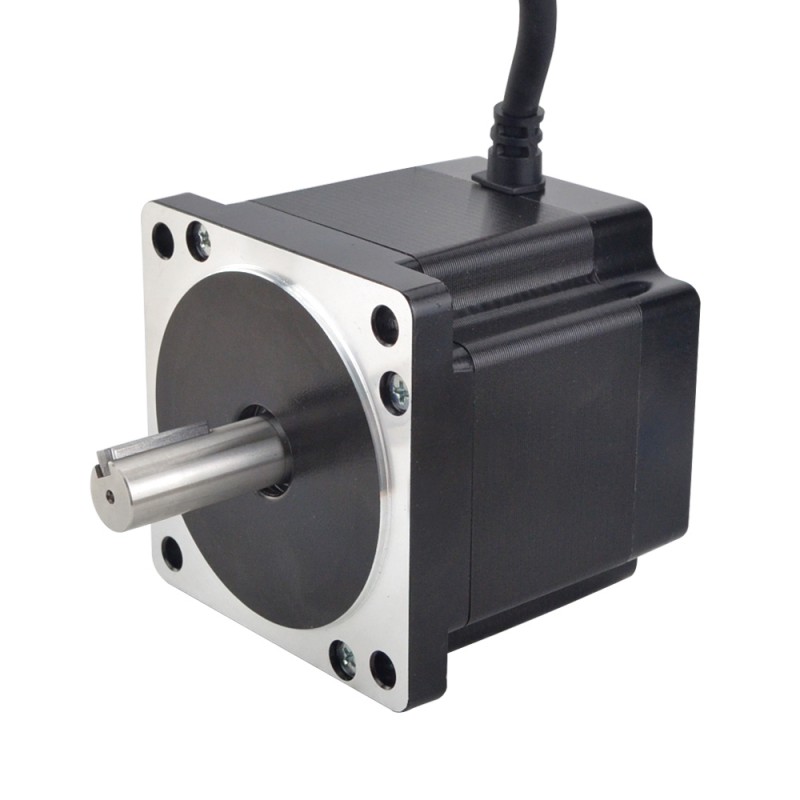

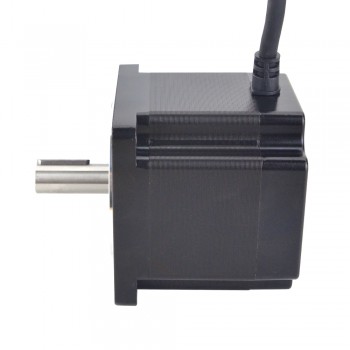

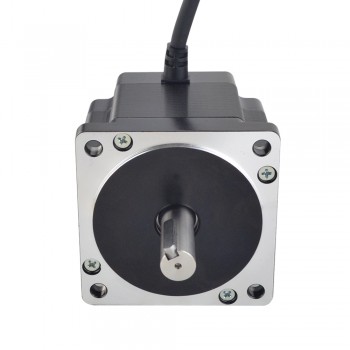

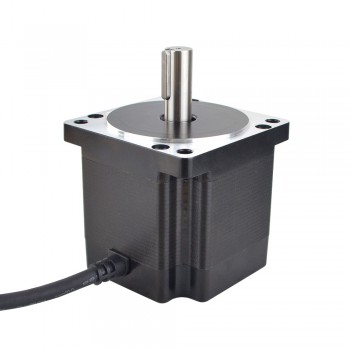

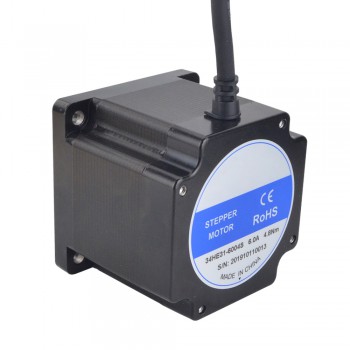

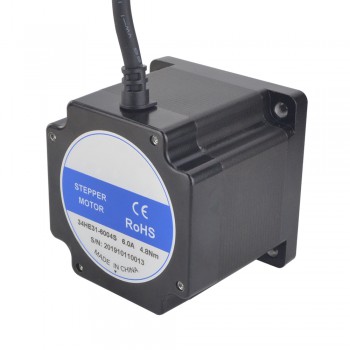

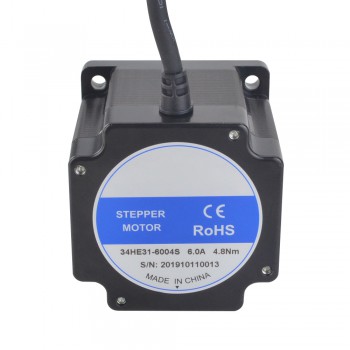

Silnik krokowy Nema 34 serii E 34HE31-6004S 4 przewody 1,8 stopnia 4,8 Nm 6,0 A
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:134,65zł
Silnik krokowy Nema 34 serii E 34HE31-6004S 4 przewody 1,8 stopnia 4,8 Nm 6,0 A
Specyfikacja elektryczna
Numer części producenta: 34HE31-6004S
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Moment trzymania: 4,8 Nm
Prąd znamionowy na fazę: 6,0 A
Rezystancja fazowa: 0,42 omów± 10%
Indukcyjność: 3,5 mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 86 x 86 mm
Długość korpusu: 80 mm
Średnica wału: Φ14 mm
Długość wału: 37 mm
Długość wału wpustowego: 25 mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 500 mm
Waga: 2,3 kg
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 480 |
| Moment trzymania (uncji cala) | 679,87 |
| Indukcyjność (mH) | 3,5 |
| Rezystancja fazowa (om) | 0,42 |
| Prąd znamionowy (A) | 6,0 |
| Kąt kroku (stopnie) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 80 |
| Wymiary ramy (mm) | Nema 34 (86 x 86) |
| Długość wyprowadzeń (mm) | 500 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 2300 |
| Typ wałka wyjściowego | Wpust klinowy |
- Wał silnika
- Kabel
- Złącze
- Enkodery
- Hamulec
- Przekładni
