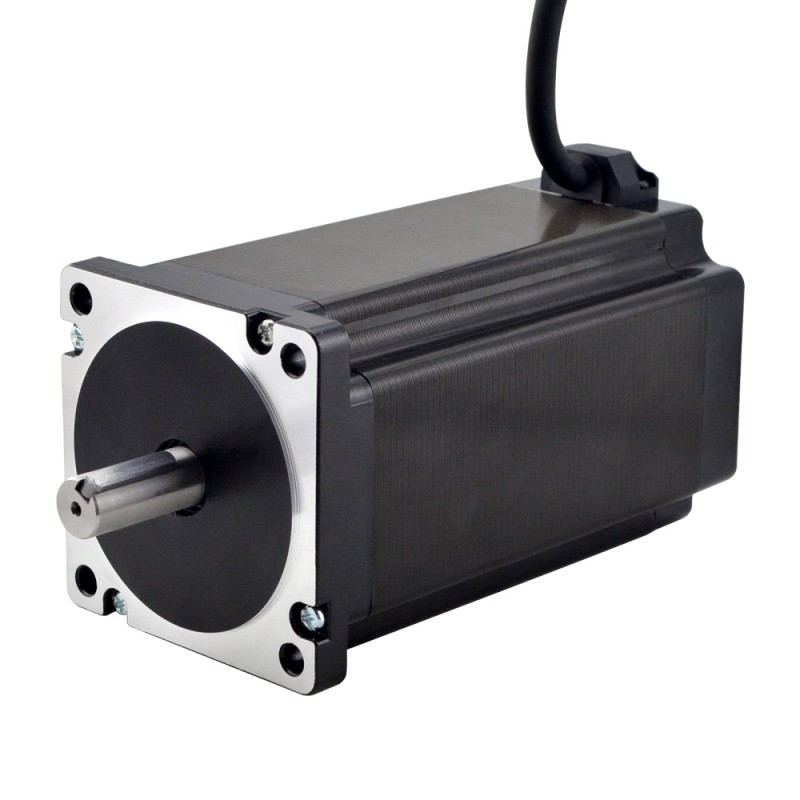

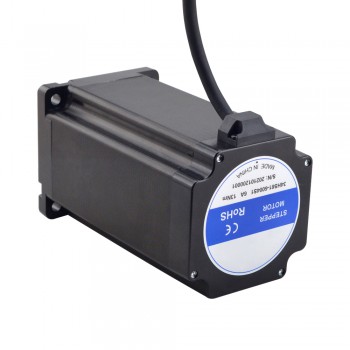

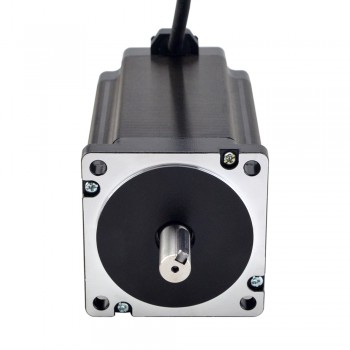

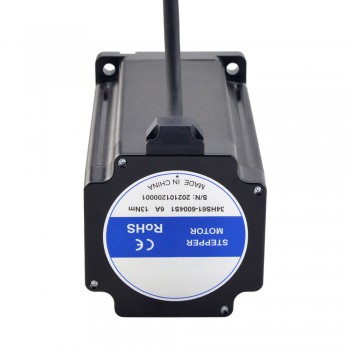

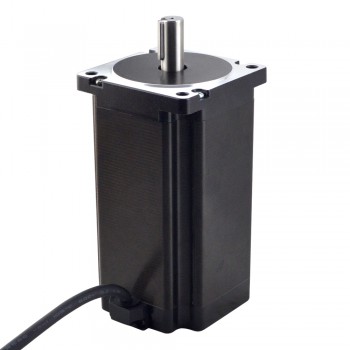

Silnik krokowy Nema 34 serii S 34HS61-6004S1 13,0 Nm 14 mm wałek wpustowy
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:461,70zł
Silnik krokowy Nema 34 serii S 34HS61-6004S1 13,0 Nm 14 mm wałek wpustowy
2-fazowy silnik krokowy o kącie kroku 1,8°, momencie trzymania 13 Nm oraz prądzie znamionowym 6,0 A na fazę. Rezystancja fazowa 0,9 Ω (±10%), indukcyjność 7,5 mH (±20%, 1 kHz).
Specyfikacja elektryczna
Numer części producenta: 34HS61-6004S1
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Moment trzymania: 13Nm
Prąd znamionowy na fazę: 6,0 A
Rezystancja fazowa: 0,9 omów± 10%
Indukcyjność: 7,5 mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 86 x 86 mm
Długość korpusu: 156 mm
Średnica wału: Φ14 mm
Długość wału: 32 mm
Długość wału wpustowego: 25 mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 1000 mm
Waga: 5,7kg
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 1300 |
| Moment trzymania (uncji cala) | 1841,31 |
| Indukcyjność (mH) | 7,5 |
| Rezystancja fazowa (om) | 0,9 |
| Prąd znamionowy (A) | 6,0 |
| Kąt kroku (stopnie) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 156 |
| Wymiary ramy (mm) | Nema 34 (86 x 86) |
| Długość wyprowadzeń (mm) | 1000 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 32 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 5700 |
| Typ wałka wyjściowego | Wpust klinowy |
| Stopień ochrony IP | 40 |
