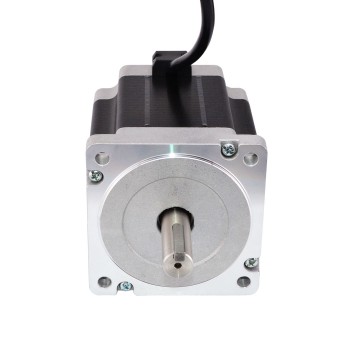

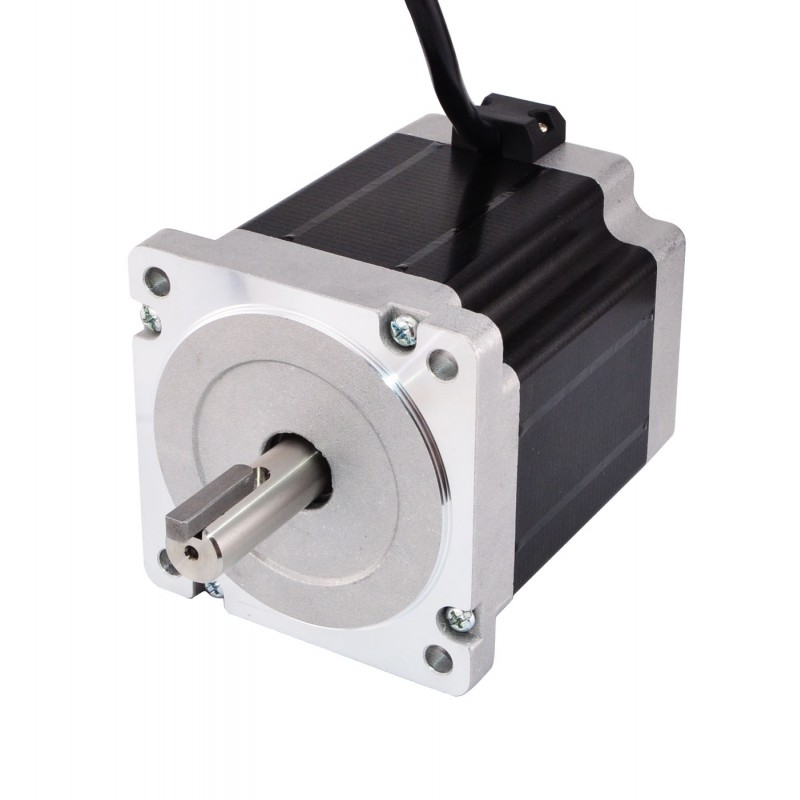

Silnik krokowy Nema 34 z podwójnym wałem 34HS38-4204D 7,07 Nm 3,39 V 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:245,93zł
Silnik krokowy Nema 34 z podwójnym wałem 34HS38-4204D 7,07 Nm 3,39 V 4 przewody

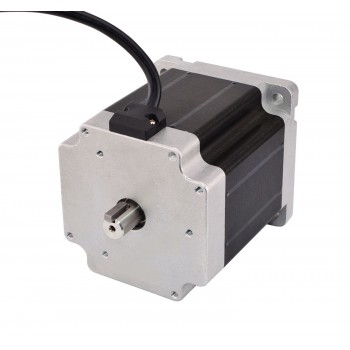

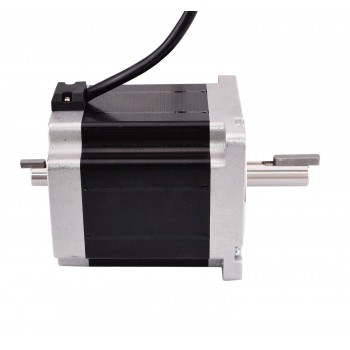

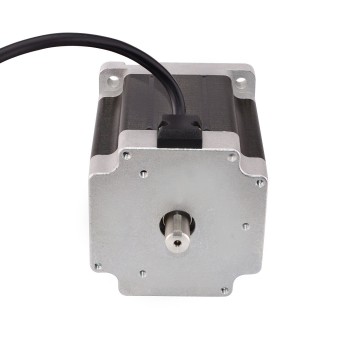

Jest to silnik z podwójnym wałem, z tylnym wałem o długości 15 mm i średnicy 12 mm. Na tylnej pokrywie dostępne są otwory gwintowane, które mogą być wykorzystane do montażu hamulca, enkodera lub koła ręcznego.
Specyfikacja elektryczna
- Numer części producenta: 34HS38-4204D
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 7,07Nm
- Prąd znamionowy na fazę: 4,24A
- Napięcie: 3,39
- Rezystancja fazowa 0,8omów
- Indukcyjność: 8mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86 x 86mm
- Długość korpusu: 98mm
- Średnica wału: Φ14mm
- Długość wału: 37mm
- Długość wału wpustowego: 25mm
- Długość wału tylnego: 15mm
- Średnica wału tylnego: 12mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czarny
|
Żółty
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 707 |
| Moment trzymania (uncji cala) | 1001 |
| Indukcyjność (mH) | 8 |
| Rezystancja fazowa (om) | 0,8 |
| Prąd znamionowy (A) | 4,24 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 98 |
| Wymiary ramy (mm) | 86x86 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | Wpust klinowy |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 3400 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
