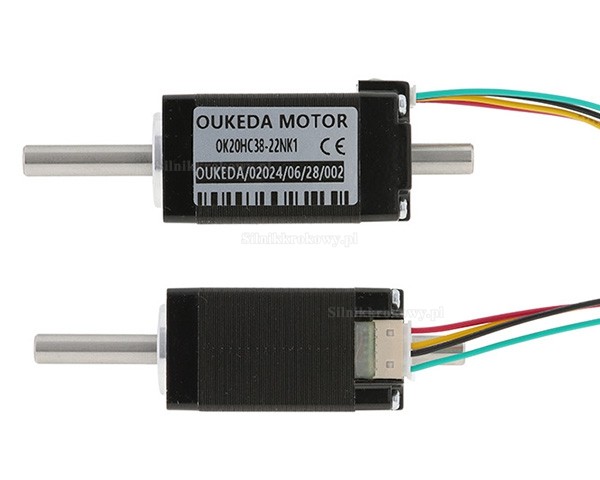

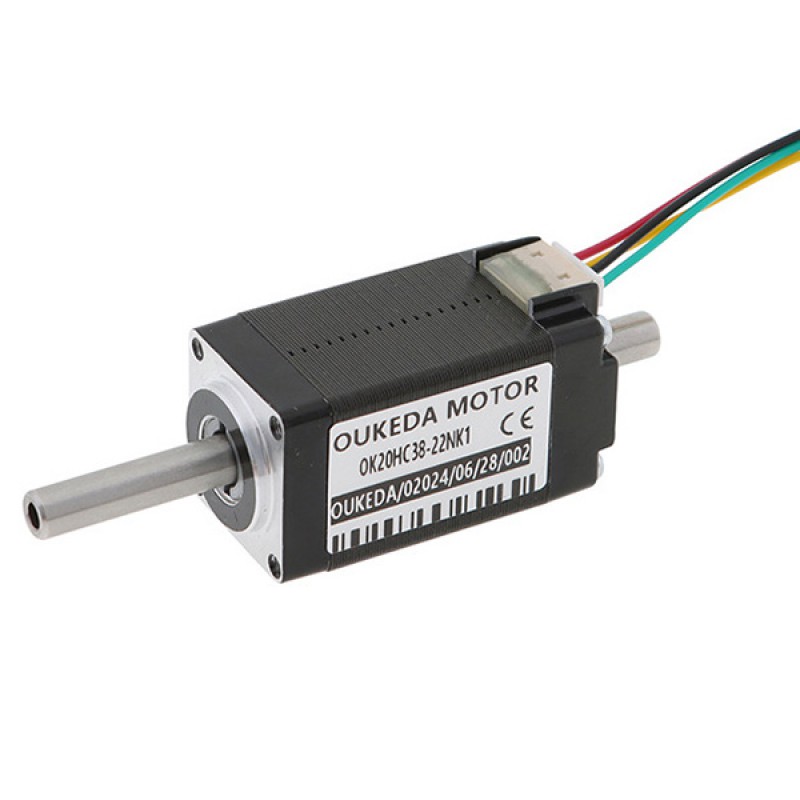

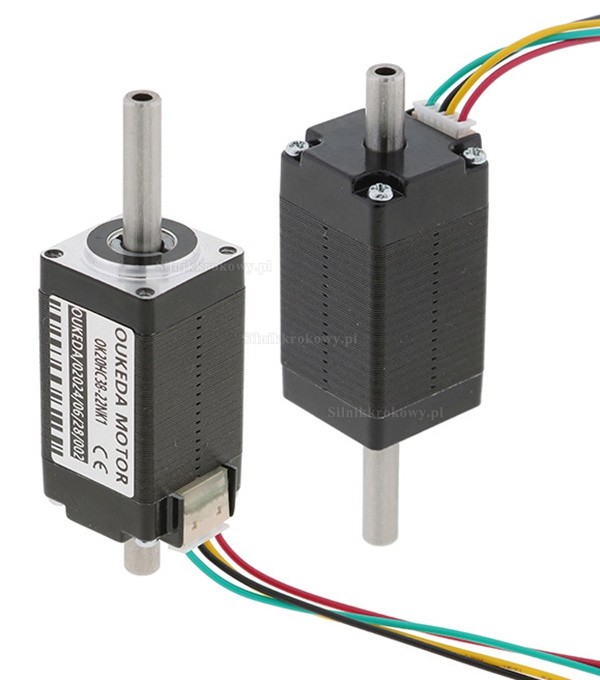

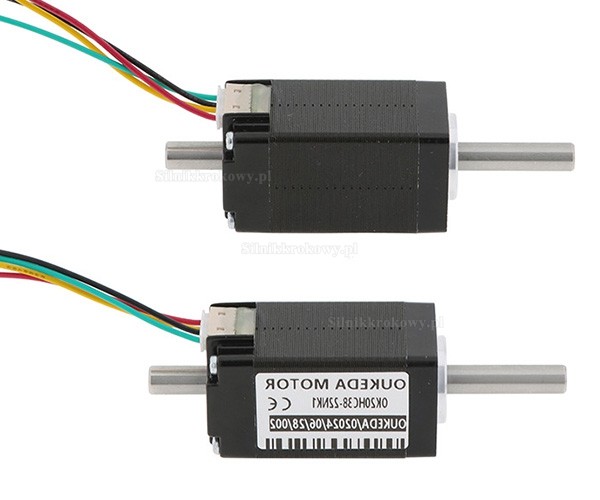

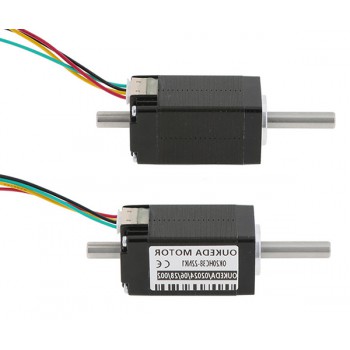

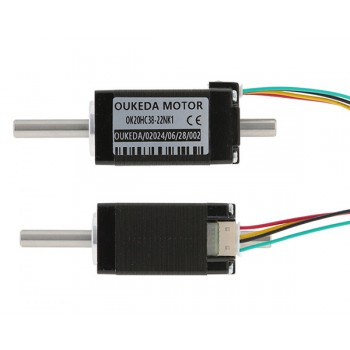

Silnik krokowy Nema 8 z wałem pustym OK20HC38-22NK1 bipolarny 1,8 stopnia 3,13 Ncm 0,6 A 5,4 V 2-fazowy podwójny wał

Jest to dwubiegunowy dwufazowy silnik krokowy o kącie skoku 1,8° i statycznym momencie obrotowym 3,13 Ncm (4,43 oz.in). Pracuje ze znamionowym prądem fazowym 0,6 A i napięciem fazowym 5,4 V. Silnik posiada obudowę o wymiarach 20 x 20 mm i długość korpusu 38 mm. Wyposażony jest w podwójny wał z przednią długością wału 22 mm i tylną długością 10 mm. Silnik ma cztery wyprowadzenia, każde o długości 400 mm. Waga silnika wynosi 0,8 kg.

Specyfikacja elektryczna:

Numer części producenta:OK20HC38-22NK1
Typ silnika: Silnik krokowy bipolarny
Liczba faz:2
Kąt kroku: 1,8 stopnia
Moment statyczny: 3,13Ncm
Napięcie fazowe:5,4V
Prąd znamionowy na fazę: 0,6A
Rezystancja fazowa: 9 omów± 10%
Indukcyjność: 3 mH ± 20%(1KHz);

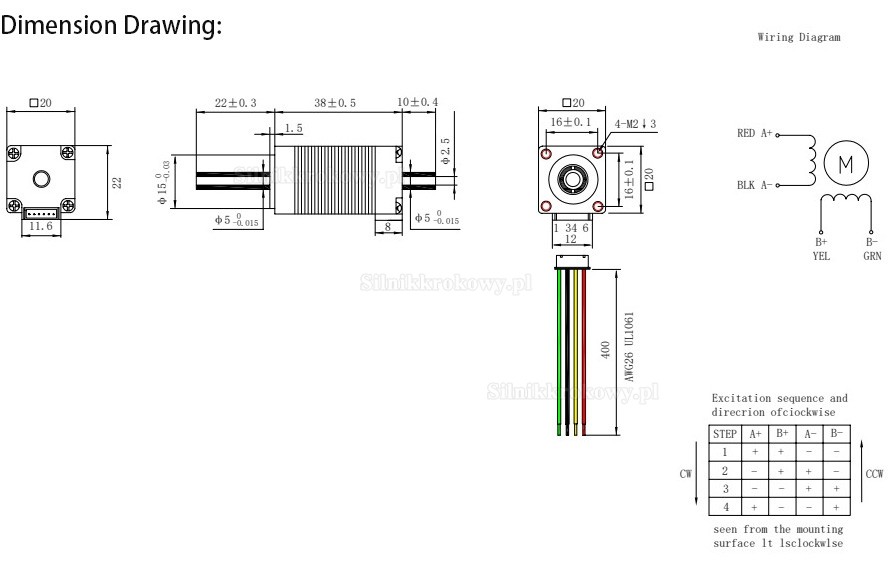

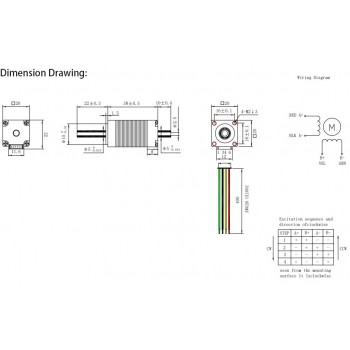

Dane fizyczne:

Wymiary ramy: 20 x 20 mm
Długość korpusu: 38 mm
Średnica zewnętrzna wału: Φ5mm
Średnica wewnętrzna wału: Φ5 mm
Długość wału przedniego: 22 mm
Długość wału tylnego: 10 mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 400 mm
Waga: 0,8kg;
