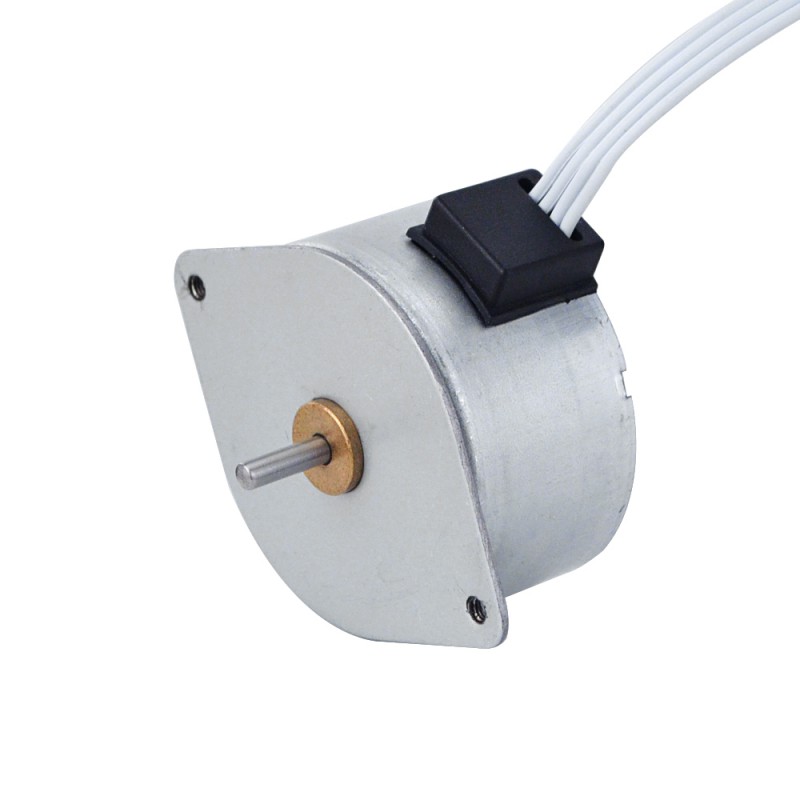

Silnik krokowy obrotowy PM Φ42x23.5mm 42PM48L01 7,5 stopnia 68,6 mNm 0,6 A 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:44,00zł
Silnik krokowy obrotowy PM Φ42x23.5mm 42PM48L01 7,5 stopnia 68,6 mNm 0,6 A 4 przewody
Specyfikacja elektryczna
- Numer części producenta: 42PM48L01
- Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
- Liczba faz: 2
- Kąt kroku: 7,5 stopnia
- Prąd znamionowy na fazę: 0,6 A
- Moment trzymania: 68,6 mN.m
- Moment blokujący: 27,44 mN.m
- Rezystancja fazowa 5,8 ± 7% omów(20 ℃)
- Indukcyjność: 9,5 mH ± 20%(1KHz)
- Bezwładność wirnika: poniżej 10,5 g.cm2
- Żywotność: 3000 godz. min(20 ℃,100 pps)
Dane fizyczne
- Wymiary ramy: Φ42 mm
- Długość korpusu: 23,5 mm
- Średnica wału: Φ3 mm
- Długość wału: 12 mm
- Liczba wyprowadzeń: 4 ze złączem PH2,0A-4Y
- Długość wyprowadzeń: 80 mm
- Waga: 126,4 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
4
|
2
|
3
|
1
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (uncji cala) | 9,717 |
| Indukcyjność (mH) | 9,5 |
| Rezystancja fazowa (om) | 5,8 |
| Kąt kroku (°) | 7,5 |
| Liczba faz | 2 |
| Moment blokujący (mN.m) | 27,44 |
| Moment blokujący (uncji cala) | 3,887 |
| Moment trzymania (mN.m) | 68,6 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 23,5 |
| Wymiary ramy (mm) | Φ42 |
| Długość wyprowadzeń (mm) | 80 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | Φ3 |
| Długość wału (mm) | 12 |
