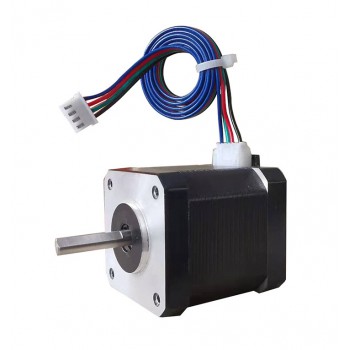

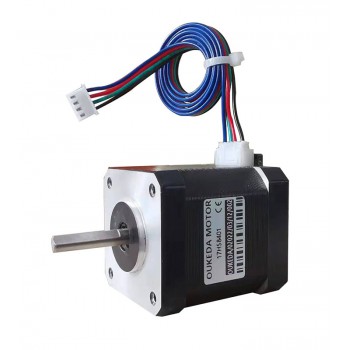

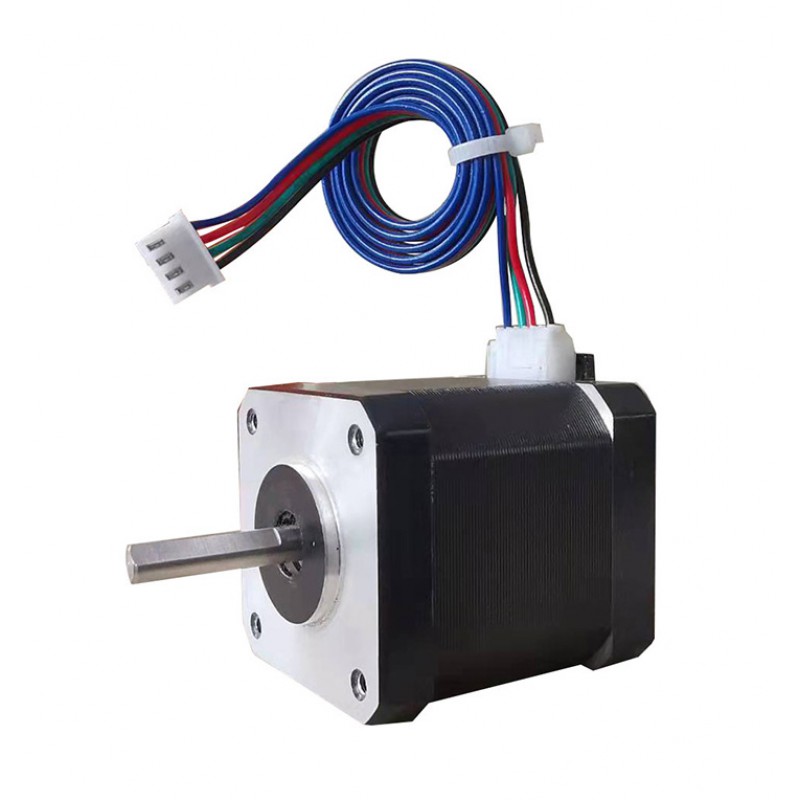

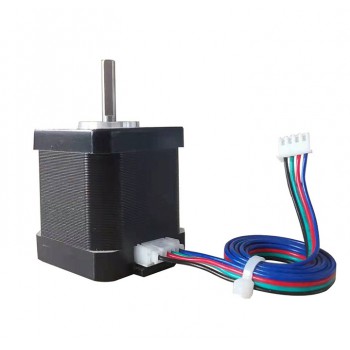

Silnik krokowy OUKEDA NEMA 17 17HS8401 2A 59Ncm 1,8 stopnia D-cut do drukarki 3D
Jest to dwufazowy dwubiegunowy silnik krokowy o kącie skoku 1,8° i momencie przytrzymania 59 Ncm. Charakteryzuje się prądem fazowym 2A i pracuje w zakresie napięcia 12-36V. Dzięki wymiarowi obudowy Nema 17 (42 mm x 42 mm), wałowi o średnicy 5 mm oraz konstrukcji D-cut, silnik przeznaczony jest do zastosowań w drukarkach 3D i innych aplikacjach wymagających precyzji.
Specyfikacja elektryczna
Numer części producenta: 17HS8401
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 59Ncm
Napięcie fazowe:2,8V
Prąd fazowy:2A
Napięcie fazowe: 12V
Napięcie robocze:12-36V
Rezystancja fazowa: 1,4 omów
Indukcyjność: 3,0mH ± 20%(1KHz)

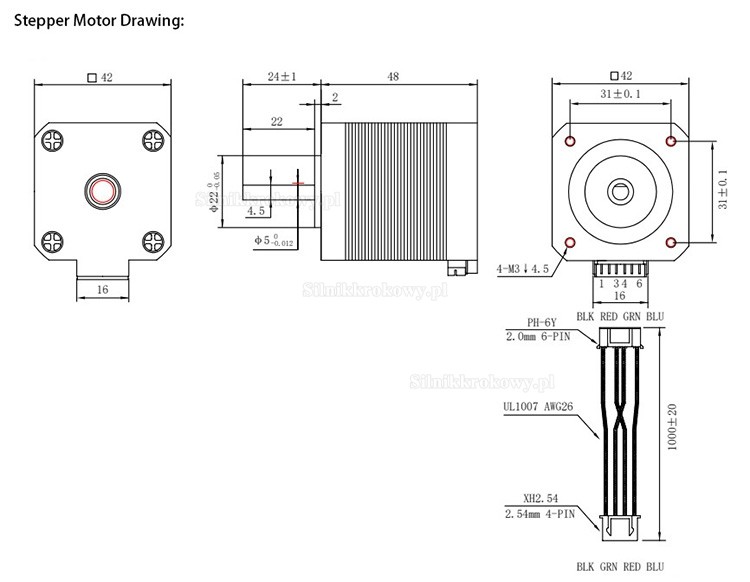

Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość korpusu: 48mm
Średnica wału: Φ5mm
Długość wału: 24mm
Długość cięcia w kształcie litery D: 22mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 300mm
Waga:400g;
.jpg)
.jpg)
.jpg)
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 42x42 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Waga (g) | 400 |
| Długość korpusu (mm) | 48 |
| Długość cięcia w kształcie litery D | 22 |
| Długość wyprowadzeń (mm) | 300 |
| Liczba wyprowadzeń | 4 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ produktu | Silnik krokowy bipolarny |
| Specyfikacja elektryczna | |
| Moment trzymania (Ncm) | 59 |
| Moment trzymania (uncji cala) | 83,55 |
| Rezystancja fazowa (om) | 1,4 |
| Kąt kroku (stopnie) | 1,8 |
| Indukcyjność (mH) | 3 |
| Prąd znamionowy (A) | 2 |
| Kąt kroku (°) | 1,8 |
| Prąd fazowy (A) | 2 |
| Napięcie fazowe (V) | 12 |
| Liczba faz | 2 |
| Pętla otwarta/Pętla zamknięta | Pętla otwarta |
