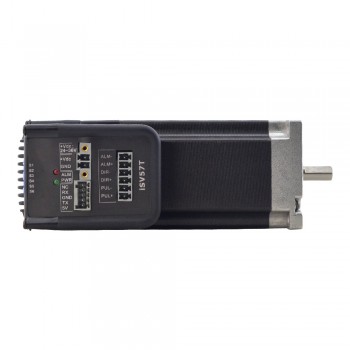

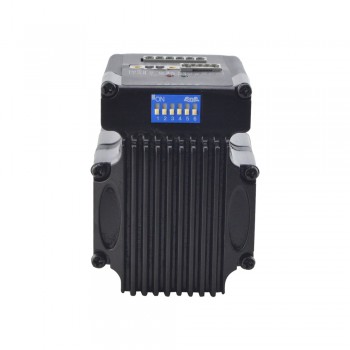

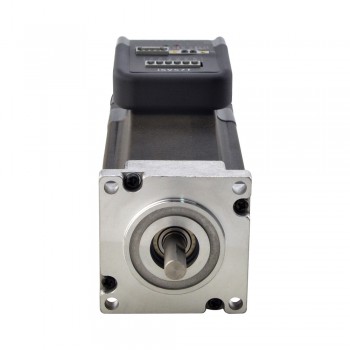

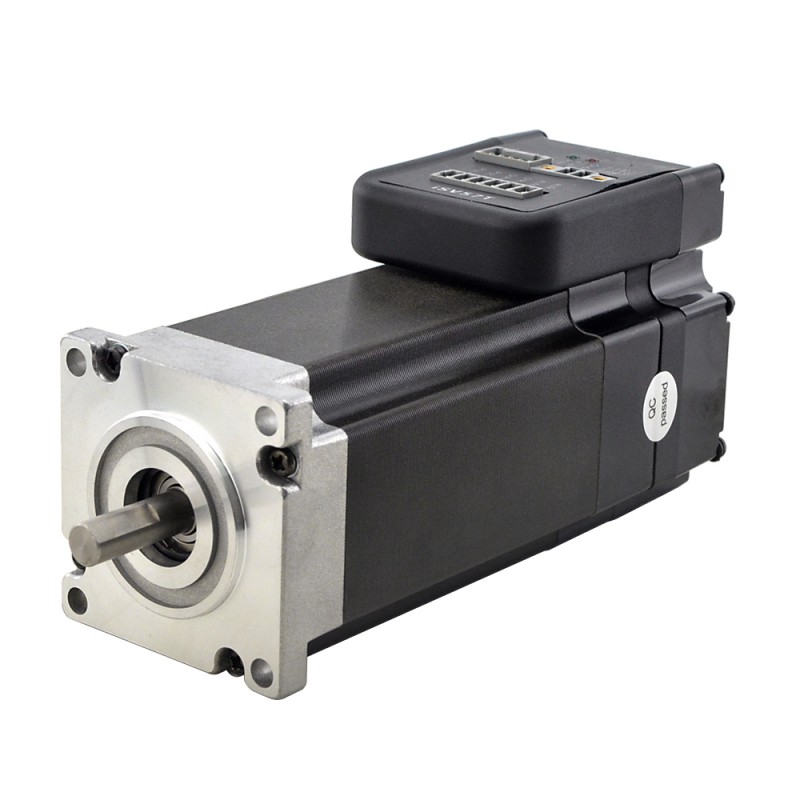

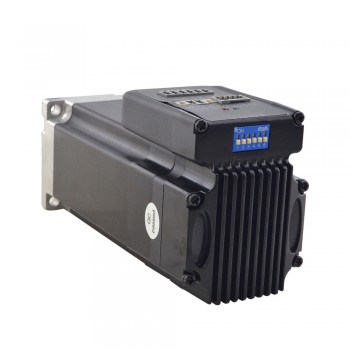

Silnik serwo dc Easy NEMA 23 z sterownik i krótkim wałem, ISV57T-180S 180w 3000 obr./min 0,6Nm 20-50VDC

Silnik serwo dc Easy NEMA 23 z sterownik i krótkim wałem, ISV57T-180S 180w 3000 obr./min 0,6Nm 20-50VDC

Model ISV57T-180S to bezszczotkowy silnik serwo z ramką 57 mm (NEMA 23), zintegrowany z 16-bitowym enkoderem oraz sterownikiem. Napięcie zasilania: 20–50 VDC. Moc: 180 W. Prędkość: do 3000 obr./min. Moment znamionowy: 0,6 Nm. Liczba faz: 3.

Wał o długości 21 mm umożliwia bezpośrednie połączenie z przekładniami planetarnymi serii PLE. Zintegrowana konstrukcja zmniejsza przestrzeń montażową, upraszcza instalację oraz ogranicza zakłócenia elektromagnetyczne.

Najważniejsze cechy:

Napięcie wejściowe 20-50V DC, szczytowy prąd wyjściowy 0-6 A

Wejście sygnału krokowego i kierunkowego do sterowania położeniem

Kompatybilny z silnikiem krokowym

Płynny ruch silnika i doskonały czas reakcji

Izolowane wejścia sterujące impulsem i kierunkiem

Wyjścia sygnału pozycji i błędu do zewnętrznych sterowników ruchu do pełnego sterowania systemem

Zabezpieczenie przed przepięciem, przetężeniem i błędem położenia

Electrical pecifications:

Numer części producenta: iSV57T-180S

Moc znamionowa(W): 180W

Napięcie wejściowe: +20~50VDC (typowo 36 V DC)

Moment znamionowy(Nm/uncji cala): 0,6/84,98(Nm/uncji cala)

Moment szczytowy(Nm/uncji cala): 1,5/212,46(Nm/uncji cala)

Prędkość znamionowa(obr./min): 3000 obr./min

Prędkość szczytowa(obr./min): 4000 obr./min

Szczytowy prąd wyjściowy: 0~6A

Prąd sygnału logicznego: 7~16mA (typowo 10 mA)

Częstotliwość sygnału wejściowego impulsowego: 0~300kHz

Napięcie impulsowe: 5v(podłączyć szeregowo rezystor 2 kΩ, jeśli napięcie wynosi 24 V)

Rezystancja izolacji: 100MΩ

Dane fizyczne:

Wymiary ramy: 57 x 57mm

Długość korpusu: 148mm

Średnica wału: 8mm

Długość wału z wycięciem D: 15mm

Długość wału: 21mm

Waga: 1,54kg

Środowisko pracy i inne parametry(Tj = 25C/77F):

Chłodzenie: Chłodzenie naturalne lub wymuszone

Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych

Temperatura otoczenia: 0℃ - 40℃

Wilgotność: 40%RH - 90%RH

Temperatura pracy (radiator): maks. 70℃

Wibracje: 10-50Hz / 0,15mm

Temperatura przechowywania: -20℃ - 65℃

Zasoby

• Kabel adaptera RS232 do USB 2.0:C003
