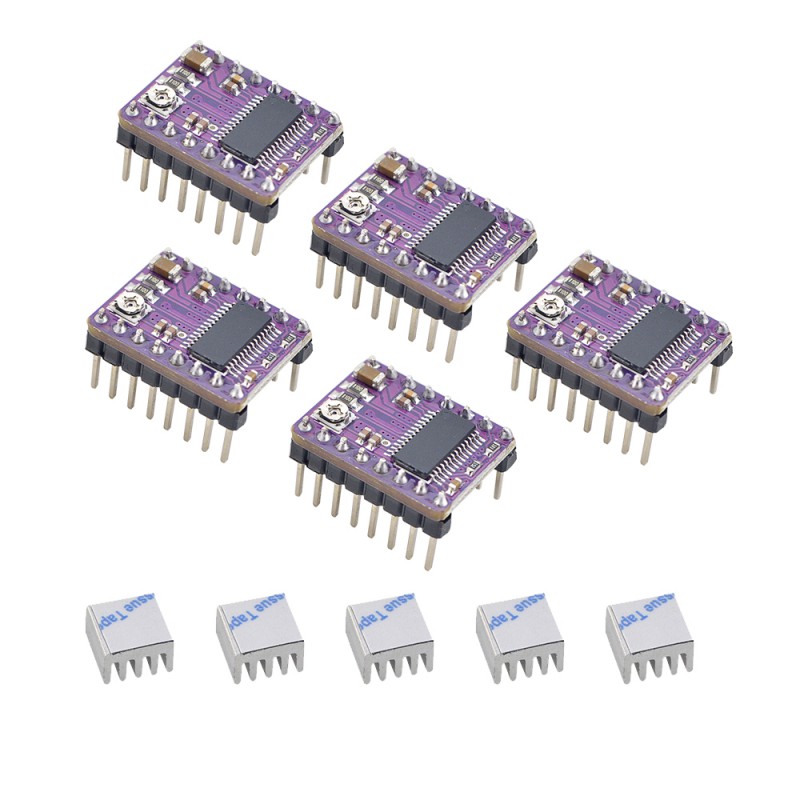

5 szt./opakowanie DRV8825 Moduł sterownika silnika krokowego z radiatorem do drukarki 3D RepRap

5 szt./opakowanie DRV8825 Moduł sterownika silnika krokowego z radiatorem do drukarki 3D RepRap

Zawartość opakowania:5 × DRV8825

DRV8825 to sterownik mikrokrokowy DMOS z wbudowanym przetwornikiem oraz zabezpieczeniem nadprądowym.

Najważniejsze cechy:

• Obsługa bipolarnych silników krokowych w trybach: pełny krok, półkrok, 1/4, 1/8, 1/16 oraz 1/32 kroku (mikrokrok)
• Parametry wyjściowe do 45 V i 2,5 A
• Wbudowany regulator prądu ze stałym czasem wyłączenia (fixed off-time), praca w trybie „slow decay” lub „mixed decay”
• Do realizacji mikrokroków wystarczy podać impulsy na wejście „STEP” (oraz ustawić kierunek sygnałem „DIR”)
• Nie jest wymagana tabela sekwencji faz, linia sterująca o wysokiej częstotliwości ani złożone programowanie interfejsu
• Interfejs DRV8825 jest przeznaczony do zastosowań, w których brak złożonego mikrokontrolera lub jego zasoby są ograniczone

Specyfikacja elektryczna:

• Do sterowania silnikami krokowymi w zakresie 8–45 V, do 2,5 A

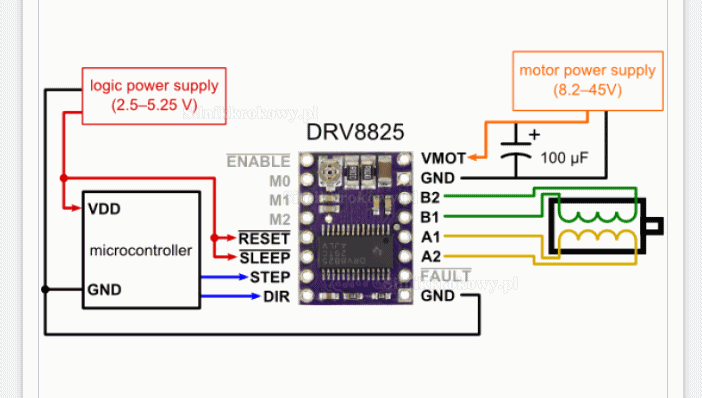

• Prosty interfejs sterowania krok/kierunek (STEP/DIR)
• 6 trybów kroku: pełny, półkrok, 1/4, 1/8, 1/16, 1/32
• Potencjometr umożliwia regulację maksymalnego prądu wyjściowego (dopasowanie prądu i prędkości kroków)
• Automatyczne wykrywanie / wybór trybu tłumienia prądu
• Zabezpieczenia: wyłączenie przy przegrzaniu, blokada przy zbyt niskim napięciu (UVLO), ochrona przed prądem skrośnym
• Ochrona przed zwarciem do masy oraz zwarciem do obciążenia
• Logika zgodna z 3,3 V i 5 V

Ustawianie prądu:
Algorytm prądu: I = V × 2. Potencjometr ma trzy wyprowadzenia. Należy zmierzyć multimetrem napięcie pomiędzy pinem skierowanym w stronę układu DRV8825 a masą (GND). Prąd reguluje się potencjometrem: obrót zgodnie z ruchem wskazówek zegara zwiększa prąd, obrót przeciwnie — zmniejsza prąd.
