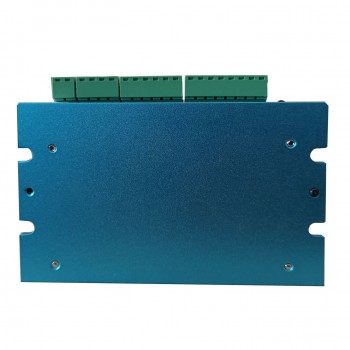

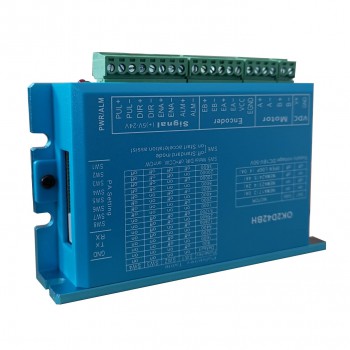

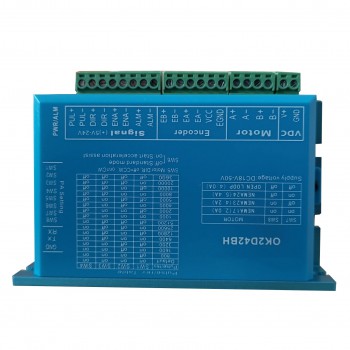

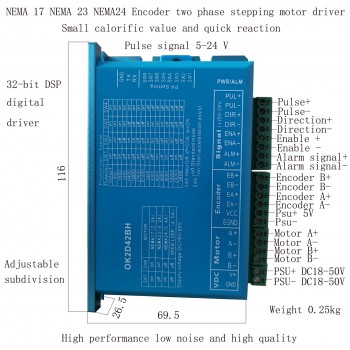

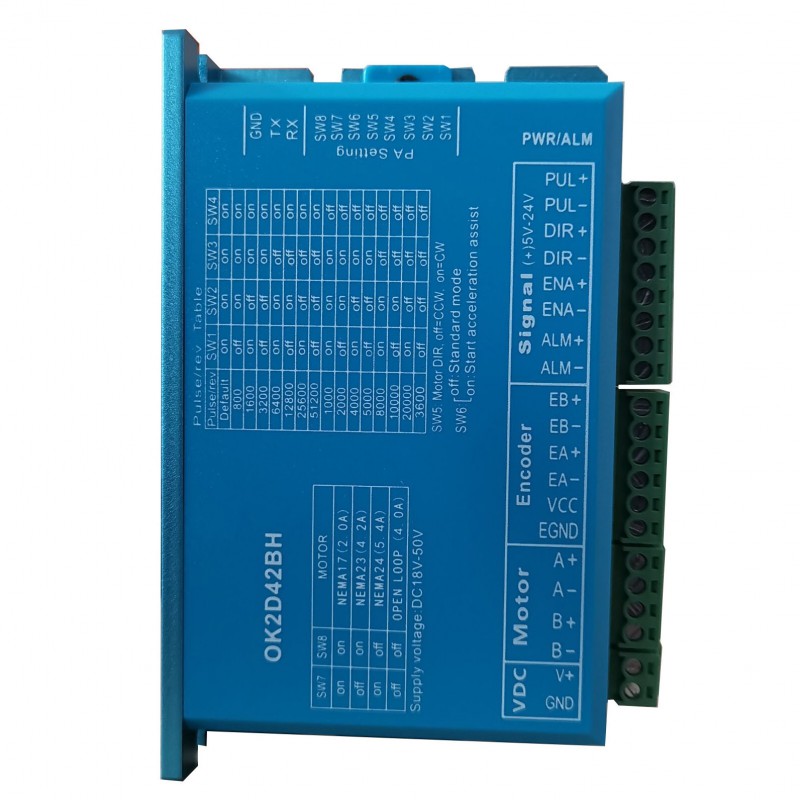

Sterownik silnika krokowego z zamkniętą pętlą OK2D42BH 0~5,6A 18~70VDC do silników krokowych Nema 17, Nema 23, Nema 24

Sterownik silnika krokowego z zamkniętą pętlą OK2D42BH 0~5,6A 18~70VDC do silników krokowych Nema 17, Nema 23, Nema 24

Najważniejsze cechy:

Pętla zamknięta, eliminuje utratę synchronizacji

Szerszy zakres działania – wyższy moment obrotowy i wyższa prędkość

Mniejsze nagrzewanie się silnika i większa wydajność

Nie wymaga dużego marginesu momentu obrotowego

Brak strojenia i zawsze stabilna praca

Szybka reakcja, brak opóźnień i praktycznie zerowy czas stabilizacji

Wysoki moment obrotowy przy rozruchu i niskich prędkościach, wysoka sztywność w stanie spoczynku

Oferuje wydajność porównywalną z serwosilnikiem przy znacznie niższych kosztach;

Parametry wydajności:

Zastosowanie nowego, 32-bitowego, dwurdzeniowego układu DSP do sterowania silnikiem;

Zastosowanie zaawansowanych algorytmów sterowania wektorowego prądu, prędkości i położenia w pętli zamkniętej;

Statyczny i dynamiczny stosunek prądu może być ustawiany automatycznie;

Silnik jest wyposażony w 1000-liniowy, precyzyjny encoder;

Izolowane optoizolatorem wejście sygnału różnicowego;

Częstotliwość odpowiedzi impulsowej może sięgać 300 kHz;

Podział na 16 ustawień (200–51200), aby spełnić wymagania większości klientów;

Posiada kilka funkcji zabezpieczających, takich jak zabezpieczenie przed przetężeniem, przepięciem, przekroczeniem prędkości, przegrzaniem i nadmiernym błędem śledzenia.

Specyfikacja:

Model:OK2D42BH

Szczytowy prąd wyjściowy: 0~5.6A

Napięcie wejściowe: +18~70VDC (typowo 36 V DC)

Prąd sygnału logicznego: 7~16mA (typowo 10 mA)

Częstotliwość sygnału wejściowego impulsowego: 0~200kHz

Mikrokrok (kroki/obrót):400~51200ppr

Prąd enkodera:50mA

Rezystancja izolacji: 500MΩ

Waga:580g

Środowisko pracy i inne parametry:

Chłodzenie: Chłodzenie naturalne lub wymuszone

Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych

Temperatura otoczenia: 0℃ － 50℃

Wilgotność: <80%RH (bez kondensacji, bez szronu)

Temperatura pracy: maks. 70℃

Wibracje: Maks. 5,9 m/s²

Temperatura przechowywania: -20℃ －+80℃
