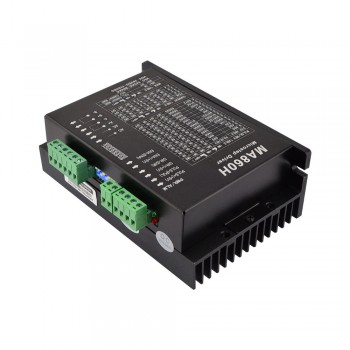

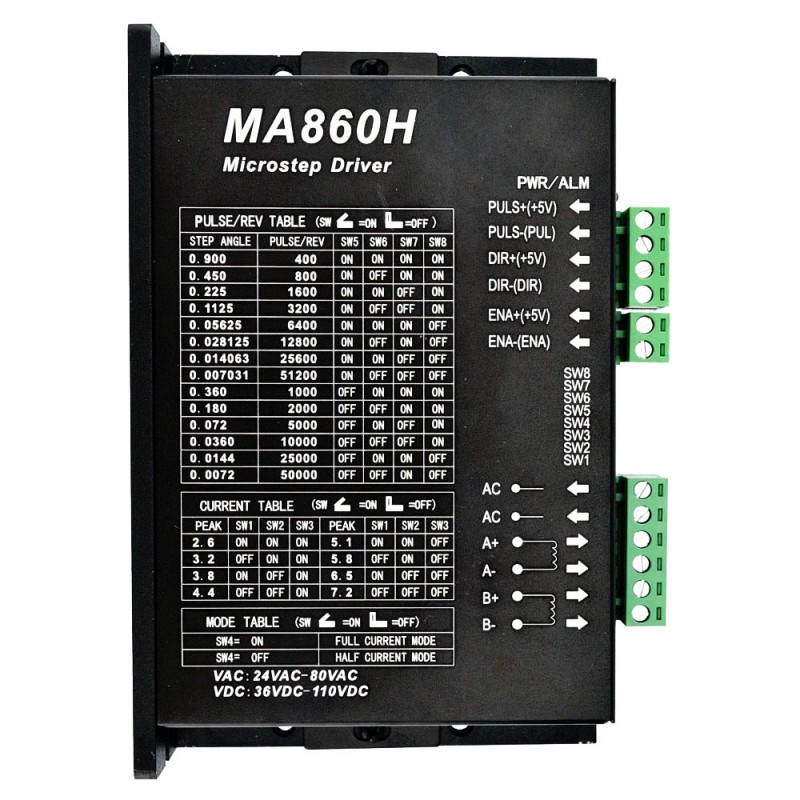

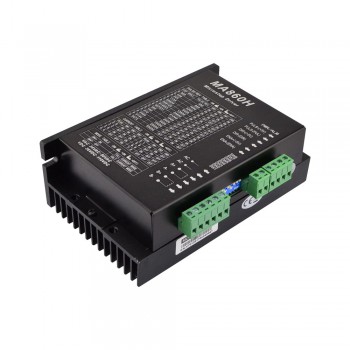

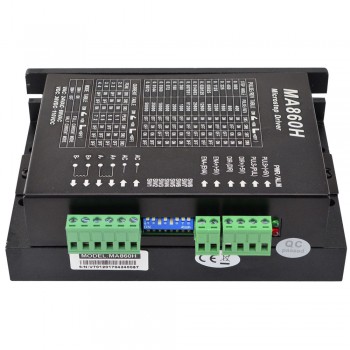

Sterownik silnika krokowego analogowy MA860H 2,4-7,2 A maks. 80 V AC lub 110 V DC

Sterownik silnika krokowego analogowy MA860H 2,4-7,2 A maks. 80 V AC lub 110 V DC

Analogowy sterownik silnika krokowego MA860H do silników 2-fazowych i 4-fazowych (typowo Nema 17–Nema 42). Zakres zasilania 36–110 V DC lub 24–80 V AC, maksymalny prąd szczytowy 7,2 A (zakres nastawy 2,4–7,2 A). Ustawienia prądu i mikrokroku realizowane przełącznikami DIP. Sterowanie prądem o charakterystyce sinusoidalnej. Przy wyborze warto uwzględnić: napięcie zasilania (AC/DC), wymagany prąd silnika, typ silnika (2-/4-fazowy) oraz potrzebną rozdzielczość mikrokroku.

Najważniejsze cechy

• Wysoka wydajność, ekonomiczność
• Napięcie zasilania do 80 V AC lub +110 V DC
• Prąd wyjściowy do 7,2 A
• Technologia samoregulacji
• Technologia sterowania prądem czysto sinusoidalnym
• Częstotliwość impulsów wejściowych do 300 kHz
• Zgodność z TTL i optycznie izolowane wejście
• Automatyczna redukcja prądu jałowego
• 16 wybieralnych rozdzielczości w systemie dziesiętnym i binarnym, do 51 200 kroków/obrót
• Nadaje się do silników 2- i 4-fazowych
• Zabezpieczenie przed zwarciem, przepięciem, przetężeniem i zwarciem

Specyfikacja elektryczna:

• Szczytowy prąd wyjściowy: 2,6~7,2A (5,1 RMS)
• Napięcie wejściowe: +24~80VAC or +36~110VDC
• Prąd sygnału logicznego: 7~16mA (typowo 10 mA)
• Częstotliwość sygnału wejściowego impulsowego: 0~300kHz
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne parametry(Tj = 25℃/77℉):

• Chłodzenie: Chłodzenie naturalne lub wymuszone
• Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
• Temperatura otoczenia: 0℃ － 50℃
• Wilgotność: 40%RH－90%RH
• Temperatura pracy:70℃ MA
• Wibracje: Maks. 5,9 m/s²
• Temperatura przechowywania:maks. 70℃
• Waga: Około.650g
