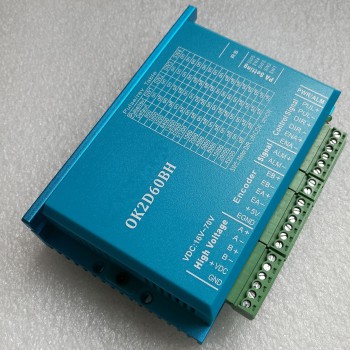

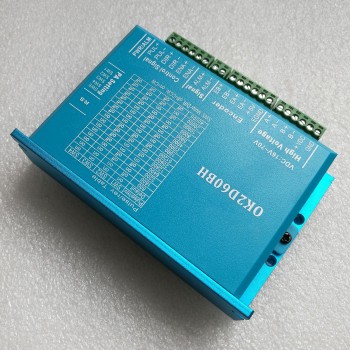

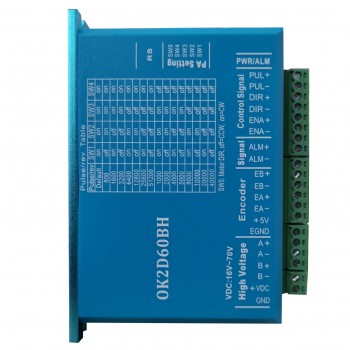

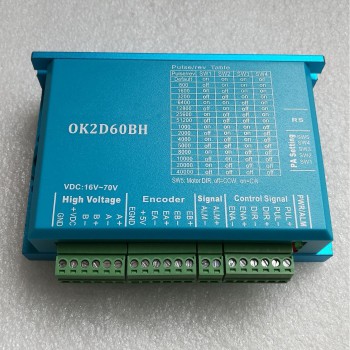

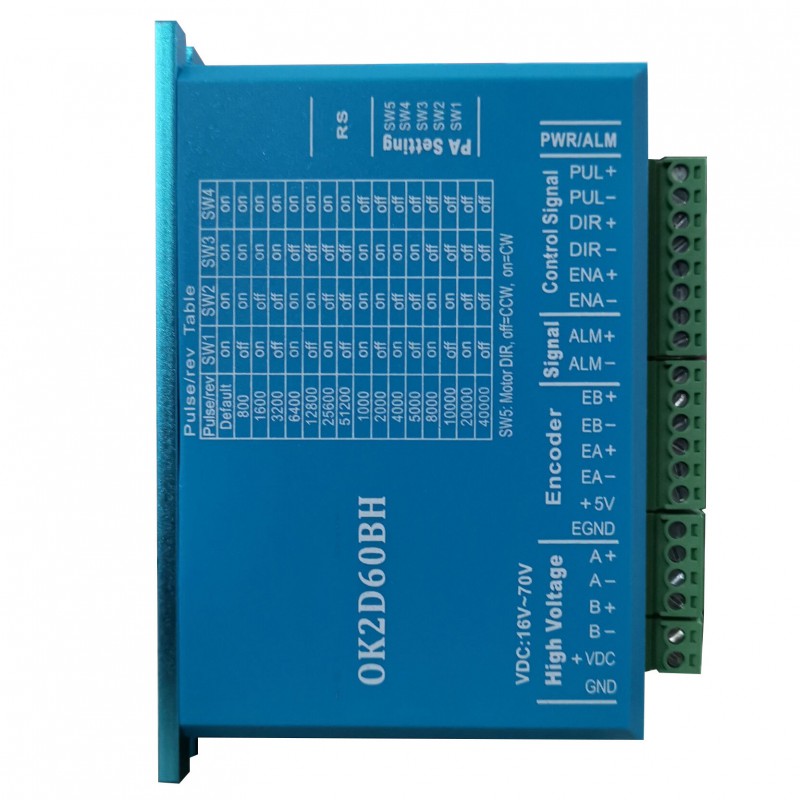

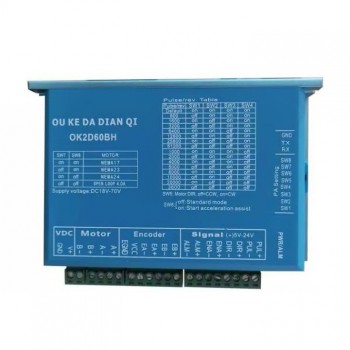

Sterownik silnika krokowego z zamkniętą pętlą 0~5,6A 16~70VDC OK2D60BH do silników krokowych Nema 23, Nema 24
Sterownik silnika krokowego z zamkniętą pętlą 0~5,6A 16~70VDC OK2D60BH do silników krokowych Nema 23, Nema 24
Najważniejsze cechy:
Pętla zamknięta, eliminuje utratę synchronizacji
Szerszy zakres działania – wyższy moment obrotowy i wyższa prędkość
Mniejsze nagrzewanie się silnika i większa wydajność
Nie wymaga dużego marginesu momentu obrotowego
Brak strojenia i zawsze stabilna praca
Szybka reakcja, brak opóźnień i praktycznie zerowy czas stabilizacji
Wysoki moment obrotowy przy rozruchu i niskich prędkościach, wysoka sztywność w stanie spoczynku
Oferuje wydajność porównywalną z serwosilnikiem przy znacznie niższych kosztach;
Parametry wydajności:
Zastosowanie nowego, 32-bitowego, dwurdzeniowego układu DSP do sterowania silnikiem;
Zastosowanie zaawansowanych algorytmów sterowania wektorowego prądu, prędkości i położenia w pętli zamkniętej;
Statyczny i dynamiczny stosunek prądu może być ustawiany automatycznie;
Silnik jest wyposażony w 1000-liniowy, precyzyjny encoder;
Izolowane optoizolatorem wejście sygnału różnicowego;
Częstotliwość odpowiedzi impulsowej może sięgać 300 kHz;
Podział na 15 ustawień (800–51200), aby spełnić wymagania większości klientów;
Posiada kilka funkcji zabezpieczających, takich jak zabezpieczenie przed przetężeniem, przepięciem, przekroczeniem prędkości, przegrzaniem i nadmiernym błędem śledzenia.
Specyfikacja:
Model:OK2D60BH
Szczytowy prąd wyjściowy: 0~5.6A
Napięcie wejściowe: +16~70VDC (typowo 36 V DC)
Prąd sygnału logicznego: 7~20mA (typowo 10 mA)
Częstotliwość sygnału wejściowego impulsowego: 0~200kHz
Prąd enkodera:50mA
Rezystancja izolacji: 500MΩ
Waga:280g
Środowisko pracy i inne parametry(Tj = 25℃/77℉):
Chłodzenie: Chłodzenie naturalne lub wymuszone
Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
Temperatura otoczenia: 0℃ － 50℃
Wilgotność: 40%RH－90%RH
Temperatura pracy: maks. 70℃
Wibracje: Maks. 5,9 m/s²
Temperatura przechowywania: -20℃ －+80℃;
| Specyfikacja fizyczna | |
|---|---|
| Waga (g) | 280 |
| Specyfikacja sterownika krokowego | |
| Maksymalny impuls wejściowy (kHz) | 200 |
| Mikrokrok (kroki/obrót) | 400-51200 |
| Prąd wyjściowy (A) | 0 - 5,6 |
| Napięcie wejściowe (V) | 16 - 70 |
