Zestaw silnik krokowy Nema 24 + sterownik silnika krokowego 4,0 Nm 1-DM556S-24HS39 1,8 stopnia
-
Instrukcje i dokumentacja:
Karta katalogowa silnika:
Instrukcja obsługi sterownika:
Nasza cena:308,73zł
Zestaw silnik krokowy Nema 24 + sterownik silnika krokowego 4,0 Nm 1-DM556S-24HS39 1,8 stopnia

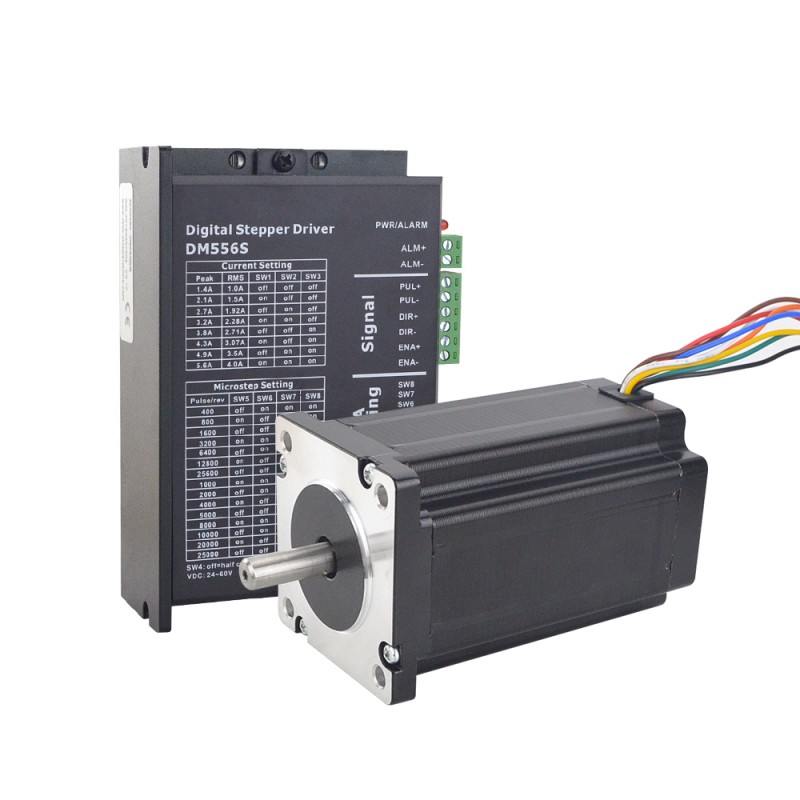

Zestaw CNC zawiera:
- 1 x Cyfrowy sterownik krokowy, prąd skuteczny maks. 4 A, 24-60 V DC
- 1 x Silnik krokowy Nema 24 z podwójnym wałem 24HS39-3008D unipolarny/bipolarny 4 Nm 8 przewodów

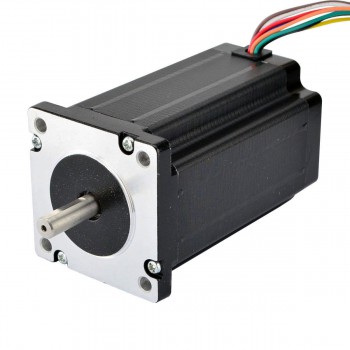

Specyfikacja silnika
- Numer części producenta: 24HS39-3008D
- Typ silnika: unipolarny/bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania (bipolarny): 4,0Nm
- Moment trzymania (unipolarny): 2,8Nm
- Prąd znamionowy(bipolarny szeregowy): 2,12A
- Prąd znamionowy(bipolarny równoległy): 4,24A
- Prąd znamionowy(unipolarny): 3,0A
- Rezystancja fazowa(bipolarny szeregowy): 2,8omów
- Rezystancja fazowa(bipolarny równoległy): 0,7omów
- Rezystancja fazowa(unipolarny): 1,4omów
- Indukcyjność (bipolarny szeregowy): 12,0mH ± 20%(1KHz)
- Indukcyjność (bipolarny równoległy): 3,0mH ± 20%(1KHz)
- Indukcyjność (unipolarna): 3,0mH ± 20%(1KHz)
- Wymiary ramy: 60 x 60mm
- Długość korpusu: 100mm
- Średnica wału: Φ8,0mm
- Długość wału przedniego: 24mm
- Długość wału tylnego: 13mm
- Długość cięcia w kształcie litery D: 20mm
- Liczba wyprowadzeń: 8
- Długość wyprowadzeń: 400mm
- Waga: 1,6kg
Połączenie
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Czerwony
|
Żółty
|
Czarny
|
Niebieski
|
Biały
|
Pomarańczowy
|
Zielony
|
Brązowy
|

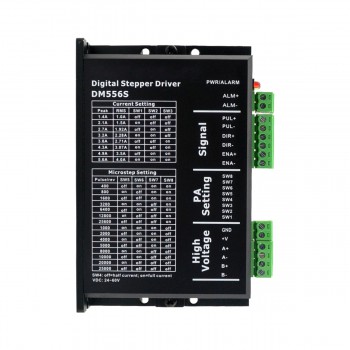

Specyfikacja sterownika
- Automatyczna konfiguracja parametrów i autotest silnika
- Wielostopniowy tryb pracy, niski poziom hałasu, niskie nagrzewanie, płynny ruch
- Kompensacja momentu obrotowego przy dużej prędkości
- Technologia sterowania zmiennym prądem, wysoka wydajność prądowa
- Kontrola przyspieszania i zwalniania wewnątrz, Znaczna poprawa płynności rozruchu i zatrzymywania silnika
- Zapisywanie położenia silnika
- Wejście izolowane optycznie i kompatybilne z napięciem 5 V~24 V
- Zdefiniowane przez użytkownika mikrokroki
- Programowalna rozdzielczość mikrokroków i prąd wyjściowy
- Zabezpieczenie przed przetężeniem, przepięciem i niedonapięciem
- Automatyczne wykrywanie, elastyczny wybór trybu zliczania zboczy impulsu
- Zielone światło oznacza pracę, a czerwone – zabezpieczenie lub wyłączenie z sieci
| Specyfikacja zestawu CNC | |
|---|---|
| Pętla otwarta/Pętla zamknięta | Pętla otwarta |
| Specyfikacja silnika | |
| Długość korpusu (mm) | 100 |
| Długość wyprowadzeń (mm) | 400 |
| Rozmiar silnika Nema | Nema 24 |
| Liczba wyprowadzeń | 8 |
| Średnica wału (mm) | 8 |
| Specyfikacja sterownika krokowego | |
| Maksymalny impuls wejściowy (kHz) | 200 |
| Mikrokrok (kroki/obrót) | 400-25000 |
| Prąd wyjściowy (A) | 1,0-4,0 |
| Napięcie wejściowe (V) | 24-60VDC |
| Specyfikacja fizyczna | |
| Waga (g) | 2150 |
