Zestaw silnik krokowy Nema 24 + sterownik silnika krokowego 4,0 Nm 1-DM542T-24HS39 1,8 stopnia

Zestaw silnik krokowy Nema 24 + sterownik silnika krokowego 4,0 Nm 1-DM542T-24HS39 1,8 stopnia

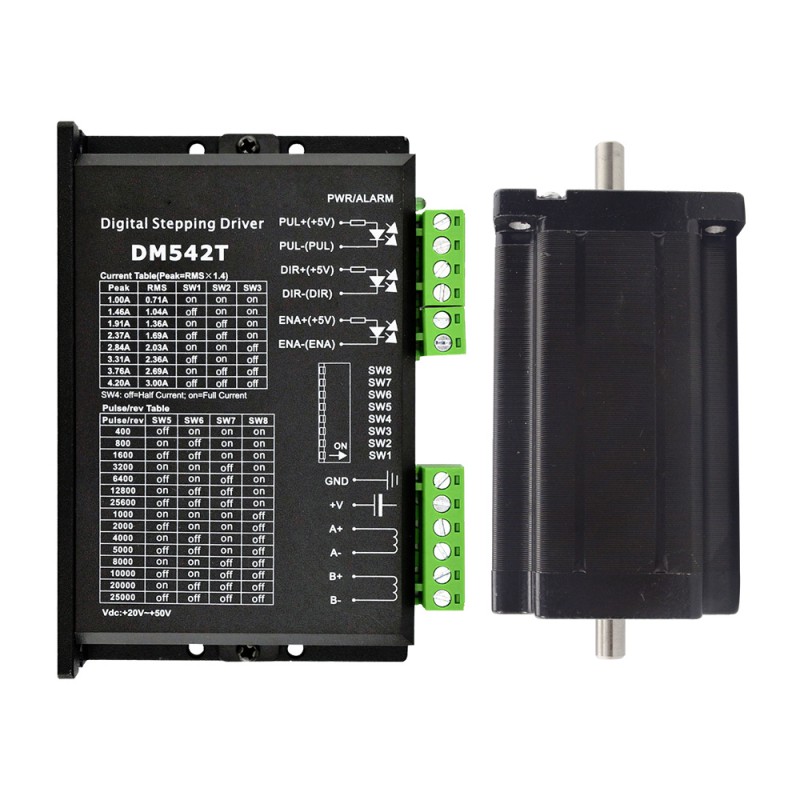

Zestaw CNC zawiera:

• 1 x Cyfrowy sterownik krokowy 1,0-4,2 A 20-50 V DC do silników krokowych Nema 17, 23, 24

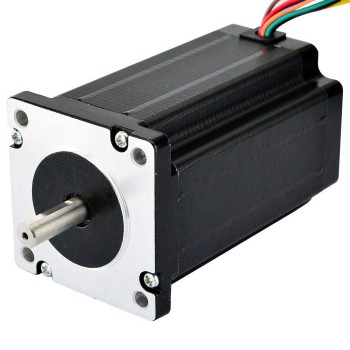

• 1 x Silnik krokowy Nema 24 z podwójnym wałem 24HS39-3008D unipolarny/bipolarny 4 Nm 8 przewodów

Specyfikacja silnika

• Numer części producenta: 24HS39-3008D
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania (bipolarny): 4Nm
• Moment trzymania (unipolarny): 2,8Nm
• Prąd znamionowy na fazę(bipolarny równoległy): 4,24A
• Prąd znamionowy na fazę(bipolarny szeregowy): 2,12A
• Prąd znamionowy na fazę(unipolarny): 3A
• Rezystancja fazowa(bipolarny równoległy): 0,7omów
• Rezystancja fazowa(bipolarny szeregowy): 2,8omów
• Rezystancja fazowa(unipolarny): 1,4omów
• Indukcyjność (bipolarny równoległy): 3mH ± 20%(1KHz)
• Indukcyjność (bipolarny szeregowy): 12mH ± 20%(1KHz)
• Indukcyjność (unipolarna): 3mH ± 20%(1KHz)
• Wymiary ramy: 60 x 60mm
• Długość korpusu: 100mm
• Średnica wału: Φ8mm
• Długość wału: 24mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 400mm
• Waga: 1,6kg

Połączenie

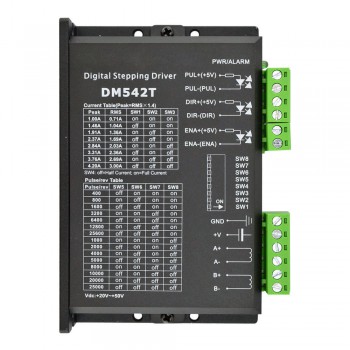

Specyfikacja sterownika

• Napięcie wejściowe 20–50 V DC
• Antyrezonans zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie obrotów
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zasilania zapewniają optymalną reakcję z różnymi silnikami
• Multi-Stepping pozwala na uzyskanie wyższej rozdzielczości mikrokroku na wejściu o niskiej rozdzielczości, co zapewnia płynniejszy ruch silnika
• 15 wybieralnych rozdzielczości mikrokroku, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Łagodny start bez „skoku” po włączeniu zasilania
• 8 wybieralnych prądów szczytowych, w tym 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A. 3,76 A, 4,20 A
• Częstotliwość wejściowa impulsów do 200 kHz, kompatybilność z TTL, wejście izolowane optycznie
• Automatyczna redukcja prądu jałowego
• Nadaje się do silników 2- i 4-fazowych
• Obsługuje tryb PUL/DIR
• Zabezpieczenia przeciwprzepięciowe i przeciwprzepięciowe
