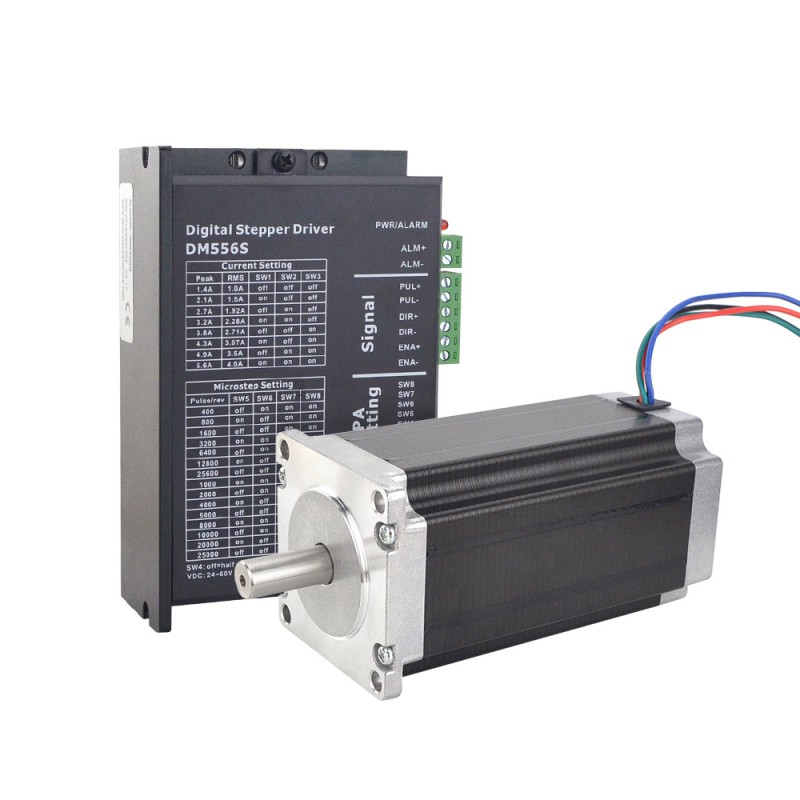

Zestaw silnika krokowego Nema 23 + sterownik 3 Nm 1-DM556S-23HS45 silnik krokowy ze sterownikiem

Zestaw silnika krokowego Nema 23 + sterownik 3 Nm 1-DM556S-23HS45 silnik krokowy ze sterownikiem

Zestaw CNC zawiera:

• 1 x Cyfrowy sterownik krokowy, prąd skuteczny maks. 4 A, 24-60 V DC
• 1 x Silnik krokowy Nema 23 23HS45-4204S 3,78 V 1,8 stopnia 3 Nm 4 przewody

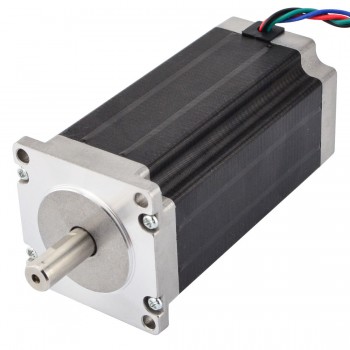

Specyfikacja silnika

• Numer części producenta: 23HS45-4204S
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 3,0Nm
• Prąd znamionowy na fazę: 4,2A
• Napięcie: 3,78
• Rezystancja fazowa 0,9omów
• Indukcyjność: 3,8mH ± 20%(1KHz)
• Wymiary ramy: 57 x 57mm
• Długość korpusu: 113mm
• Średnica wału: Φ10mm
• Długość wału: 24mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 400mm
• Waga: 1,8kg

Połączenie

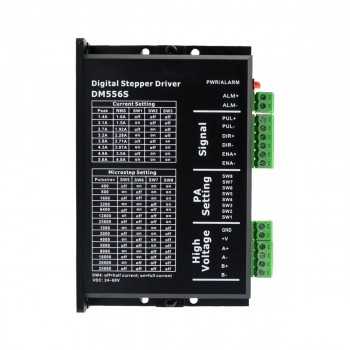

Specyfikacja sterownika

• Napięcie wejściowe: DC24V~60V
• Prąd ciągły: 7,5A
• Maksymalna częstotliwość impulsów: 200 kb/s
• Domyślna prędkość komunikacji: 57,6 kb/s
• Zabezpieczenie nadprądowe: szczytowe 10 A ± 10%
• Zabezpieczenie przed przepięciem: szczytowe 90 V DC
• Wymiary całkowite(mm): 118x75,5x34
• Waga: około 260g
• Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
• Temperatura pracy: 0~70℃
• Temperatura przechowywania: -20℃~+80℃
• Wilgotność: 40~90%RH
• Metoda chłodzenia: Chłodzenie naturalne lub wymuszone
