Zestaw silnika krokowego Nema 23 z zamkniętą pętlą 1-OK2D42BH-S30A 3,0 Nm ze sterownikiem i kablem 2 m

Zestaw silnika krokowego Nema 23 z zamkniętą pętlą 1-OK2D42BH-S30A 3,0 Nm ze sterownikiem i kablem 2 m

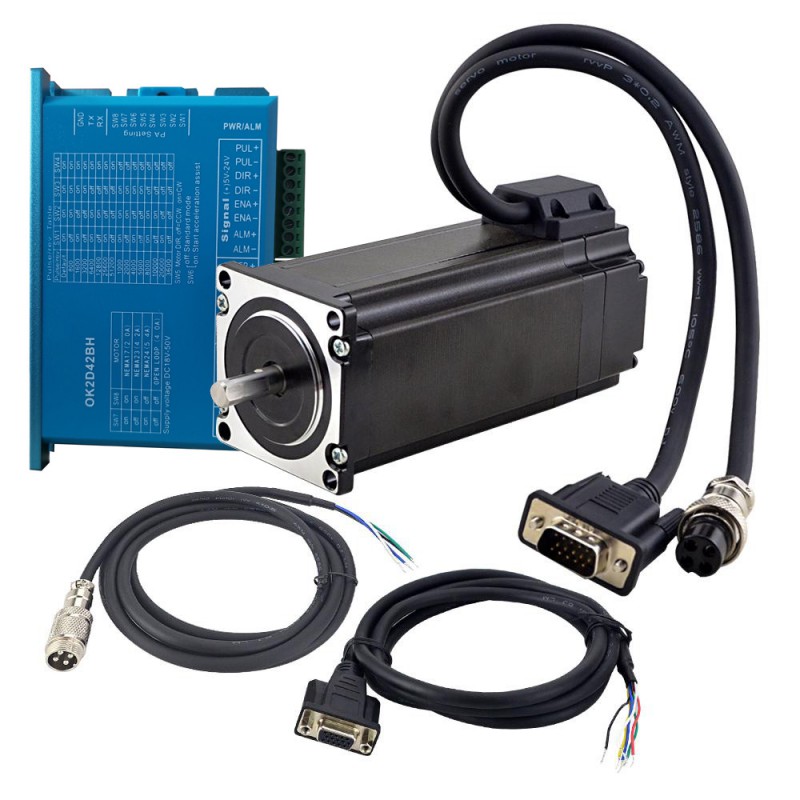

Zestaw CNC zawiera:

1 x 23HS45-4204D-E1000: Silnik krokowy z zamkniętą pętlą 3,0 Nm

1 x OK2D42BH: Sterownik silnika krokowego z zamkniętą pętlą Nema17/Nema 23/Nema 24

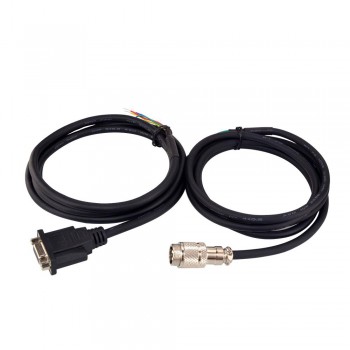

1 x CE2-M2-20: Kable przedłużające do silnika i enkodera o długości 1,7 m

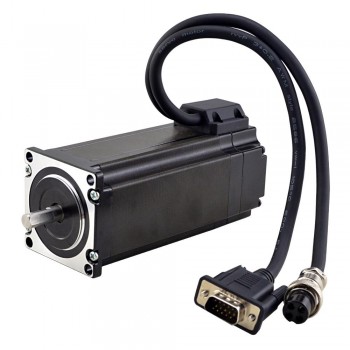

Specyfikacja silnika

Numer części: 23HS45-4204D-E1000

Liczba faz: 2

Moment trzymania: 3,0Nm

Prąd znamionowy na fazę: 4,2A

Rezystancja fazowa: 0,82omów

Indukcyjność: 3,6mH ± 20%(1KHz)

Wymiary ramy: 57 x 57mm

Długość korpusu: 138mm

Średnica wału: Φ8mm

Długość wału: 21mm

Długość wału z wycięciem D: 15mm

Długość wyprowadzeń: 300mm

Specyfikacja enkodera

Typ obwodu wyjściowego: różnicowy

Typ enkodera: optyczny przyrostowy

Rozdzielczość enkodera: 1000PPR(4000CPR)

Kanały sygnału wyjściowego: 2 Kanały

Napięcie zasilania min: 4V

Napięcie zasilania maks.: 5V

Prąd wyjściowy: 100mA

Wysokie napięcie wyjściowe: 5V

Niskie napięcie wyjściowe: 4,5V

Maks. częstotliwość wyjściowa: 60kHZ

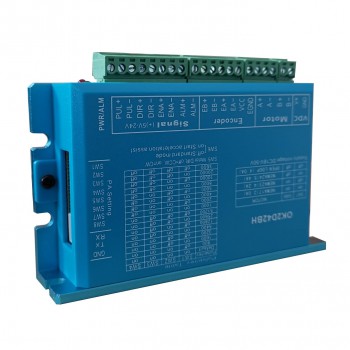

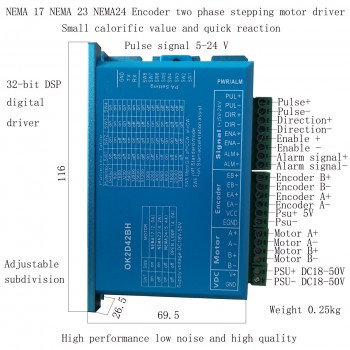

Specyfikacja sterownika

Model:OK2D42BH

Szczytowy prąd wyjściowy: 0~5,6A

Napięcie wejściowe: +18~70VDC (typowo 36 V DC)

Prąd sygnału logicznego: 7~16mA (typowo 10 mA)

Częstotliwość sygnału wejściowego impulsowego: 0~200kHz

Mikrokrok (kroki/obrót):200~51200ppr

Prąd enkodera:50mA

Rezystancja izolacji: 500MΩ

Waga:580g

Motor and Encoder Connection

Motor Extension Cable Connection

Or

Encoder Extension Cable Connection

Zasoby

Kabel do debugowania (nie jest wymagany w wersji 4.0): RS232-1

Kabel RS232 do USB: C003
