Zestaw silnika krokowego Nema 23 z zamkniętą pętlą 1-OK2D57ECS-23HE22 1,2 Nm ze sterownikiem i kablem

Zestaw silnika krokowego Nema 23 z zamkniętą pętlą 1-OK2D57ECS-23HE22 1,2 Nm ze sterownikiem i kablem

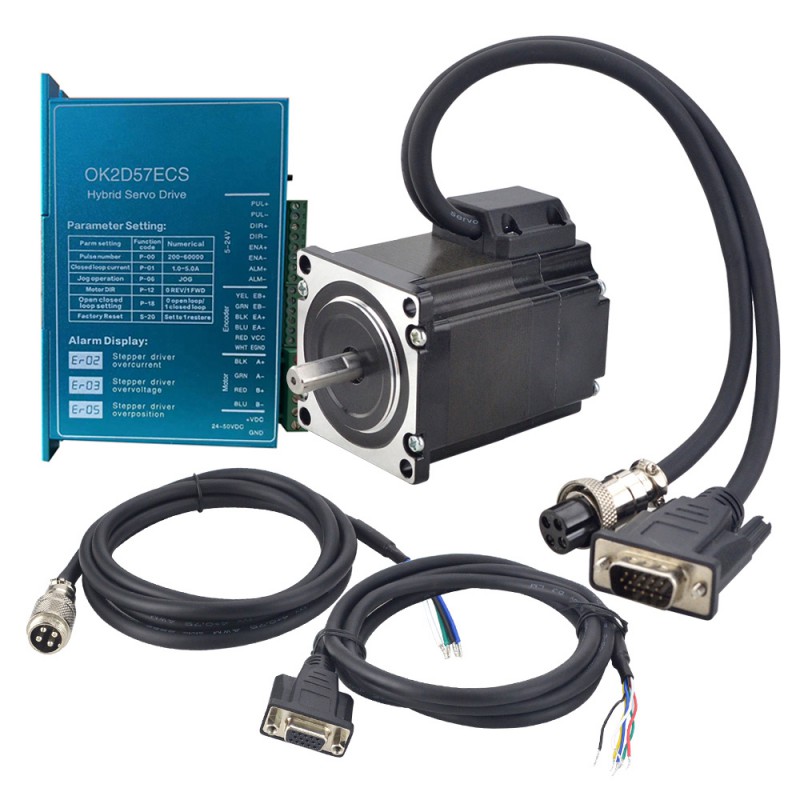

Zestaw CNC zawiera:

• 1 x Sterownik silnika krokowego z zamkniętą pętlą 0~6,2A 24~60VDC OK2D57ECS do silników krokowych Nema 23, Nema 24
• 1 x Silnik krokowy Nema 23 serii E z zamkniętą pętlą, enkoder 1,2 Nm/170 uncji cala, 1000 CPR

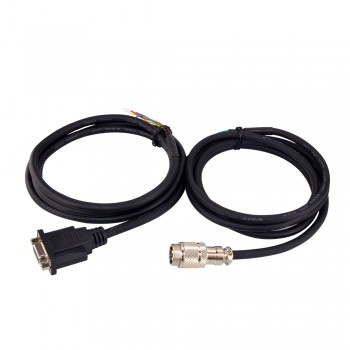

• 1 x Przewód przedłużający enkodera o długości 1,7 m (67") do sterownika silnika krokowego z zamkniętą pętlą
• 1 x Przewód przedłużający do silnika RV-4 AWG20 o długości 1,7 m (67 cali) z wtyczką lotniczą GX16

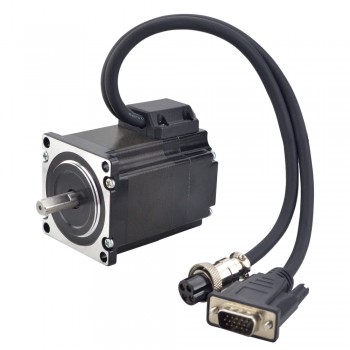

Specyfikacja silnika

• Numer części: 23HE22-4004D-E1000
• Liczba faz: 2
• Moment trzymania: 1,2 Nm(170uncji cala)
• Prąd znamionowy na fazę: 4,0 A
• Rezystancja fazowa 0,45 omów± 10%
• Indukcyjność: 1,3 mH ± 20%(1KHz)
• Wymiary ramy: 57 x 57 mm
• Długość korpusu: 56 mm
• Średnica wału: Φ8 mm
• Długość wału: 21 mm
• Długość wału z wycięciem D: 15 mm
• Długość wyprowadzeń: 300 mm

Specyfikacja enkodera

• Napięcie sterownikiem: 5V
• Prąd wyjściowy: 55mA
• Rozdzielczość: 1000ppr
• Sygnał wyjściowy: 2 Kanały
• Średnica otworu: Φ8mm
• Częstotliwość wyjściowa: ≤1MHz
• Prędkość obrotowa: ≤5000 obr./min

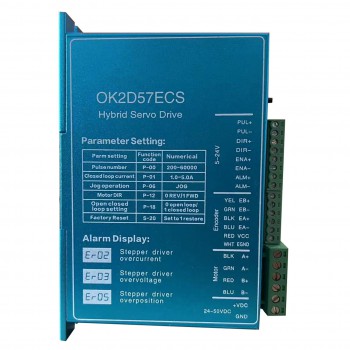

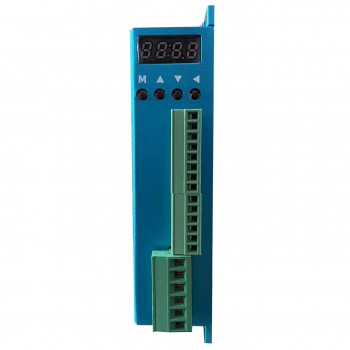

Specyfikacja sterownika

• Model:OK2D57ECS
• Szczytowy prąd wyjściowy: 1~6.0A
• Napięcie wejściowe: +24~48VDC (typowo 36 V DC)
• Prąd sygnału logicznego: 7~20mA (typowo 10 mA)
• Częstotliwość sygnału wejściowego impulsowego: 0~200kHz
• Digital output port logic current:100mA
• Digital output port voltage resistance:24V
• Moc:150W
• Rezystancja izolacji: 500MΩ
• Waga:300g;

Połączenie
