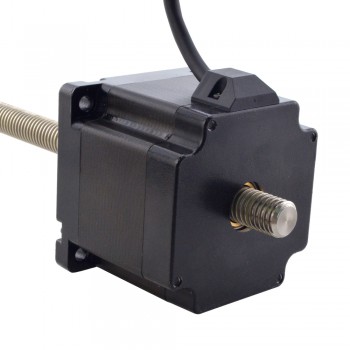

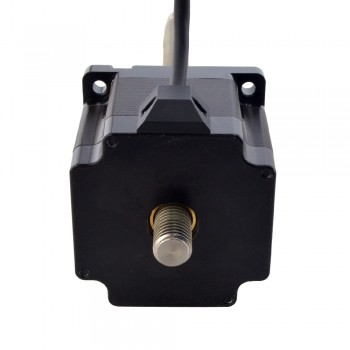

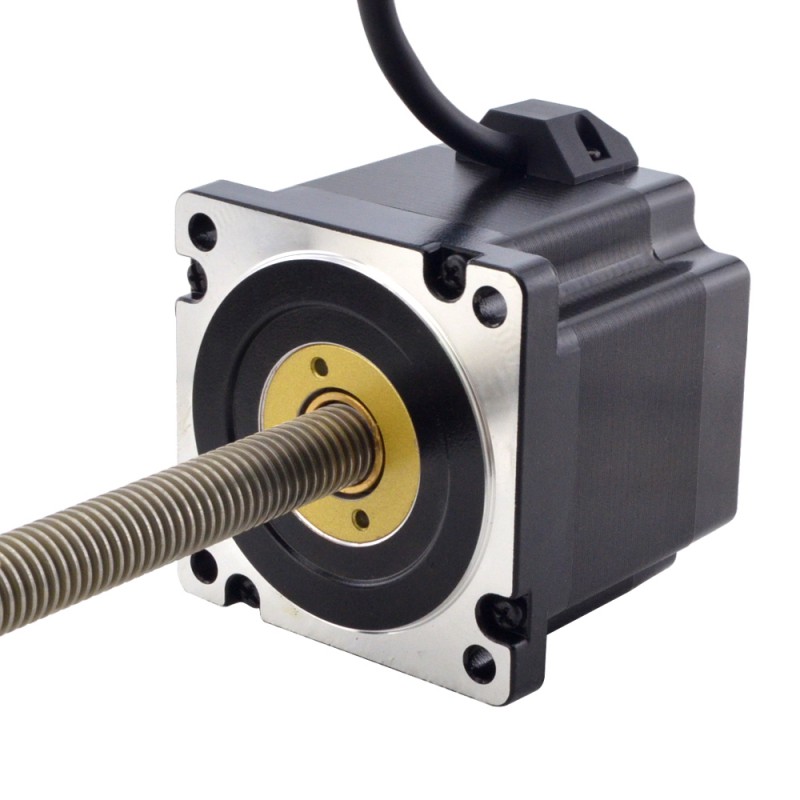

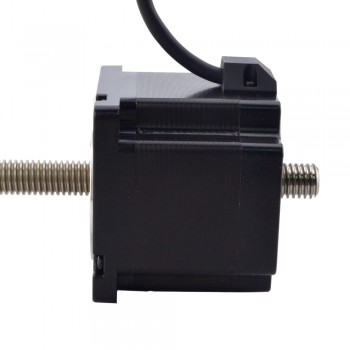

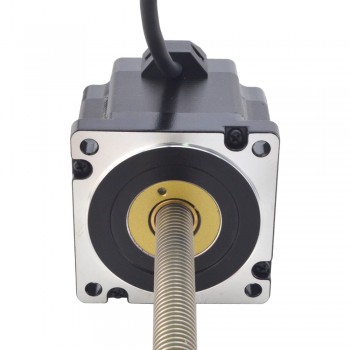

Liniowy silnik krokowy nieuchwytny NEMA 34 34N30S5504GK5-300RS skok na obrót 2,54mm skok 300mm

Liniowy silnik krokowy nieuchwytny NEMA 34 34N30S5504GK5-300RS skok na obrót 2,54mm skok 300mm

Ten model to nieuchwytny (non-captive) śrubowy liniowy silnik krokowy NEMA 34 o długości korpusu 76 mm, kącie kroku 1,8° i prądzie znamionowym 5,5 A. Jest zintegrowany ze śrubą pociągową o średnicy Φ15,875 mm i długości 300 mm oraz nakrętką śruby wykonaną z POM. Przesuw liniowy wynosi 2,54 mm na jeden obrót.

Specyfikacja elektryczna

Numer części producenta: 34N30S5504GK5-300RS

Typ silnika: nieuchwytny

Kąt kroku: 1,8°

Moment trzymania: 4,5Nm

Prąd znamionowy na fazę: 5,5A

Rezystancja fazowa: 0,5omów

Indukcyjność: 4,5mH±20%(1KHz)

Dane fizyczne

Wymiary ramy: 76 x 76mm

Długość korpusu: 76mm

Długość śruby pociągowej: 300mm

Średnica śruby pociągowej: Φ15,875mm

Skok/krok: 0,0127mm

Skok/obrót śruby pociągowej: 2,54mm

Liczba wyprowadzeń: 4

Liczba rozpoczętych wątków: 2

Długość wyprowadzeń: 500mm

Połączenie

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
