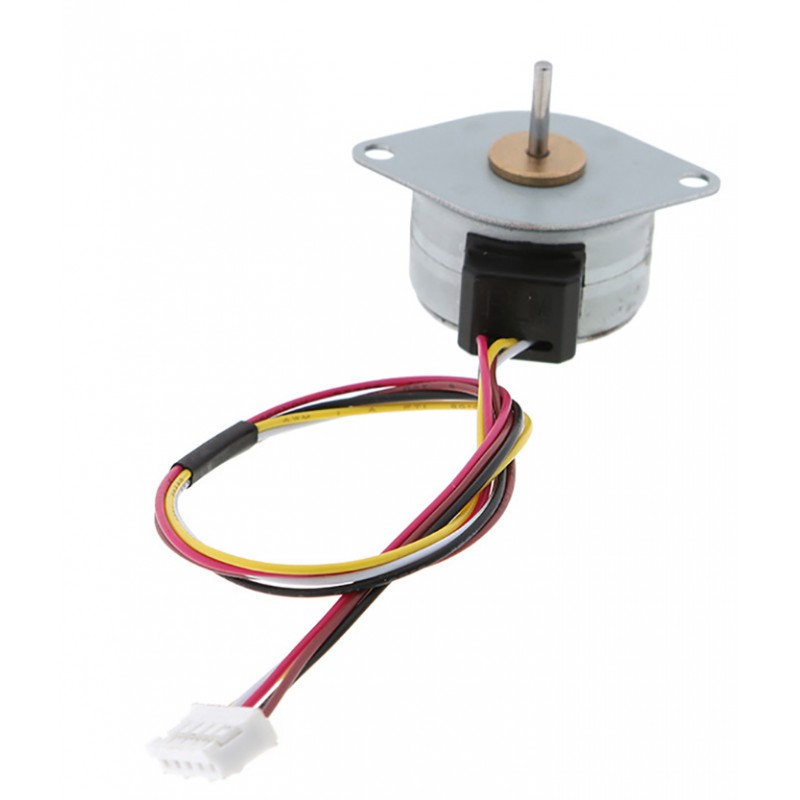

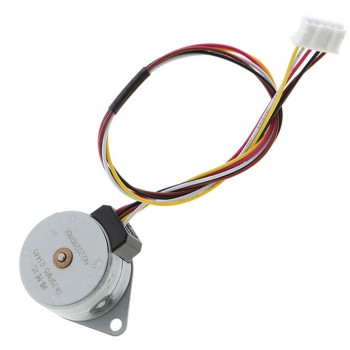

Oukeda PM25 silnik krokowy obrotowy z magnesem trwałym OK25PM15-034A5 2 fazy 1,8 stopnia 1A 12Ncm
Jest to dwufazowy silnik krokowy obrotowy z magnesem trwałym (PM) o kącie skoku 1,8° i statycznym momencie obrotowym 12 Ncm. Charakteryzuje się prądem fazowym 1 A i pracuje w zakresie napięcia 2-24 V. Posiada obudowę o średnicy Φ36,5 mm, wał o średnicy 5 mm oraz konstrukcję D-cut.
Specyfikacja elektryczna:
Numer części producenta:OK25PM15-034A5
Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Prąd fazowy: 1A
Napięcie fazowe:10VDC
Napięcie robocze:2-24V
Moment statyczny:12Ncm(16,90 uncji cala)
Rezystancja fazowa: 10± 7% omów(25 ℃)
Indukcyjność: 6mH ± 20%
Klasa izolacji:B
Dane fizyczne:
Wymiary ramy: Φ36,5 mm
Długość korpusu: 20 mm
Średnica wału: Φ5 mm
Długość wału: 22 mm
Długość cięcia w kształcie litery D: 17 mm
Liczba wyprowadzeń: 4
Długość wyprowadzenia: 240 mm
Waga:100g;
.jpg)
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 12 |
| Moment trzymania (uncji cala) | 16,9 |
| Indukcyjność (mH) | 6 |
| Rezystancja fazowa (om) | 10 |
| Prąd znamionowy (A) | 1 |
| Kąt kroku (°) | 1,8 |
| Typ silnika | Silnik krokowy PM |
| Liczba faz | 2 |
| Prąd fazowy (A) | 1 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 20 |
| Wymiary ramy (mm) | Φ36,5 |
| Długość wyprowadzeń (mm) | 240 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 22 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 100 |
| Długość cięcia w kształcie litery D | 17 |
