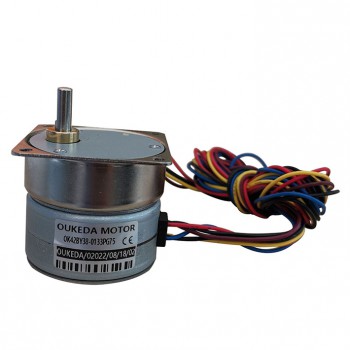

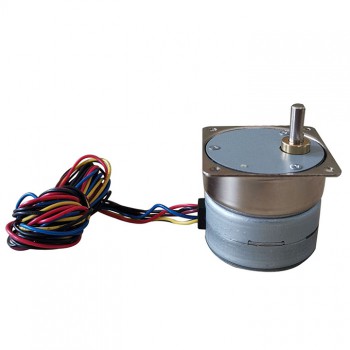

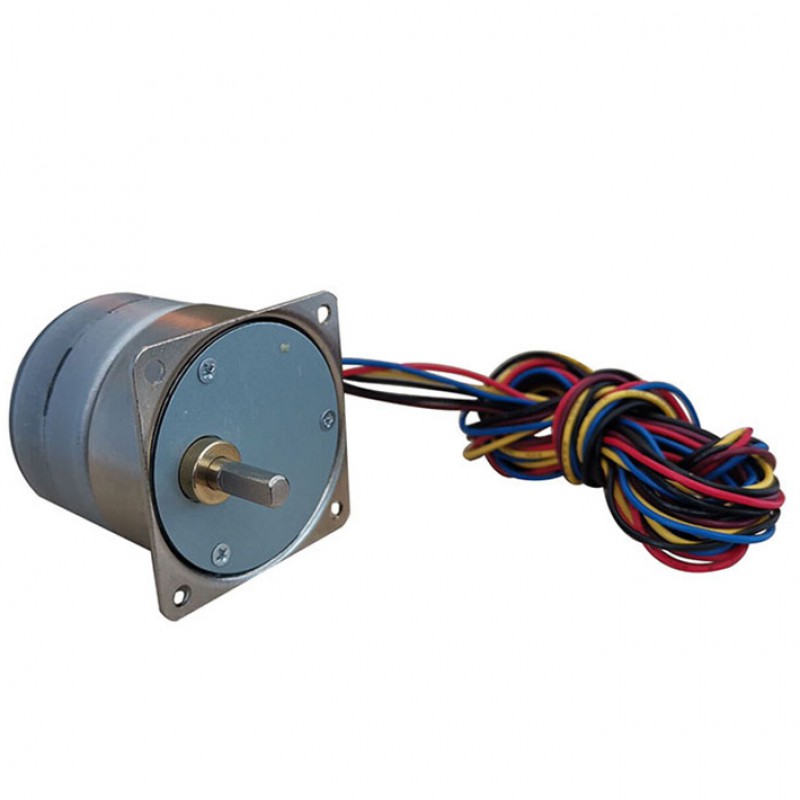

Oukeda Silnik krokowy pm z przekładnią 7,5 stopnia 24 V 4-fazy z przekładnią 10:1/30:1/50:1/75:1/120:1
Jest to 4-fazowy silnik krokowy z magnesem trwałym (PM) o kącie skoku 7,5°. Pracuje przy napięciu 12 VDC lub 24 VDC, z prądami fazowymi 0,13 A lub 0,24 A. Posiada obudowę o średnicy Φ42 mm, wał o średnicy 5 mm oraz dostępny w różnych przełożeniach przekładni (10:1, 30:1, 50:1, 75:1, 120:1).
Specyfikacja elektryczna:
Numer części producenta: OK42BY38-0133PG75
Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
Liczba faz: 4
Kąt kroku: 7,5 stopnia
Prąd fazowy: 0,13 A/0,24A
Napięcie fazowe:12VDC/24VDC
Rezystancja fazowa: 40 ± 7% omów(25 ℃)
Indukcyjność: 17 mH ± 20%
Dane fizyczne:
Wymiary ramy: Φ42 mm
Długość korpusu: 38 mm
Średnica wału: Φ5 mm
Długość wału: 15,5 mm
Długość cięcia w kształcie litery D: 10 mm
Przełożenie: 10:1/30:1/50:1/75:1/120:1
Liczba wyprowadzeń:6
Długość wyprowadzeń: 240 mm
Waga: 200g;
.jpg)
.jpg)
| Specyfikacja elektryczna | |
|---|---|
| Kąt kroku (°) | 7,5 |
| Liczba faz | 4 |
| Kąt kroku (stopnie) | 7,5 |
| Prąd fazowy (A) | 0,13 |
| Napięcie fazowe (V) | 24 |
| Indukcyjność (mH) | 17 |
| Rezystancja fazowa (om) | 40 |
| Typ silnika | Silnik krokowy PM |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 38 |
| Wymiary ramy (mm) | Φ42 |
| Liczba wyprowadzeń | 6 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 15,5 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Długość cięcia w kształcie litery D | 10 |
| Waga (g) | 200 |
| Przełożenie | 75:1 / 10:1 / 30:1 / 50:1 / 120:1 |
| Długość wyprowadzeń (mm) | 240 |
