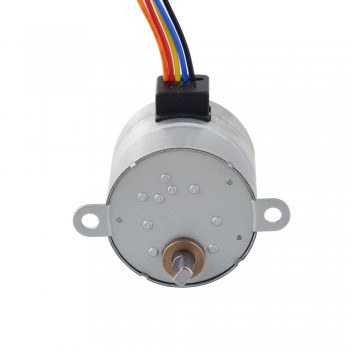

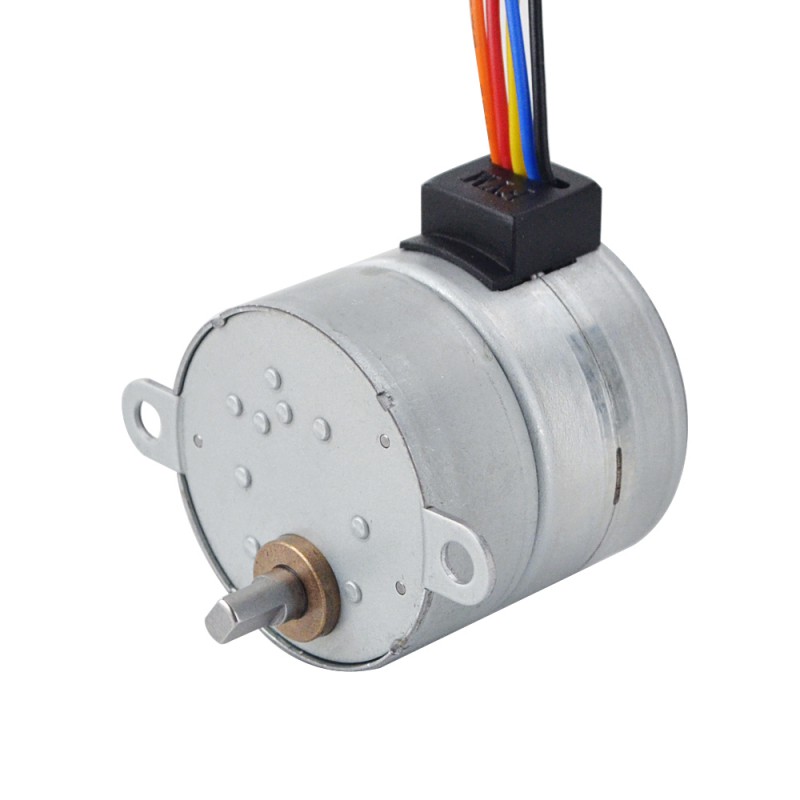

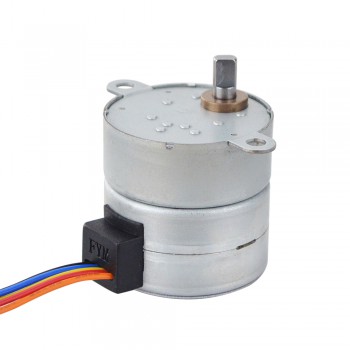

Φ35x35,2mm Silnik krokowy pm z przekładnią 35PM48M01-SG30 z Przekładnia walcowa 30:1
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:61,65zł
Φ35x35,2mm Silnik krokowy pm z przekładnią 35PM48M01-SG30 z Przekładnia walcowa 30:1
Specyfikacja elektryczna
- Numer części producenta: 35PM48M01-SG30
- Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
- Liczba faz: 4
- Kąt kroku: 0,25 stopnia
- Prąd znamionowy na fazę: 0,4 A
- Moment trzymania: 117,6 Ncm
- Rezystancja fazowa 30 ± 7% omów(25 ℃)
- Indukcyjność: 17,1 mH ± 20%
Dane fizyczne
- Wymiary ramy: Φ35 mm
- Długość korpusu: 35,2 mm
- Długość przekładni: 14,5 mm
- Średnica wału: Φ5 mm
- Długość wału: 10 mm
- Długość cięcia w kształcie litery D: 6 mm
- Typ przekładni: Przekładnia walcowa
- Przełożenie: 30
- Liczba wyprowadzeń: 5 ze złączem PH-6Y
- Długość wyprowadzeń: 240 mm
- Waga: 115,8 g
Połączenie
|
1
|
2
|
3
|
4
|
5
|
|
Żółty
|
Czarny
|
Niebieski
|
Czerwony
|
Pomarańczowy
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (uncji cala) | 166,569 |
| Indukcyjność (mH) | 17,1 |
| Rezystancja fazowa (om) | 30 |
| Prąd znamionowy (A) | 0,4 |
| Kąt kroku (°) | 0,25 |
| Liczba faz | 4 |
| Moment trzymania (mN.m) | 1176 |
| Specyfikacja przekładni | |
| Przełożenie | 30 |
| Długość przekładni (mm) | 14,5 |
| Typ przekładni | Przekładnia walcowa |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 35,2 |
| Wymiary ramy (mm) | Φ35 |
| Długość wyprowadzeń (mm) | 240 |
| Liczba wyprowadzeń | 5 |
| Średnica wału (mm) | Φ5 |
| Długość wału (mm) | 10 |
