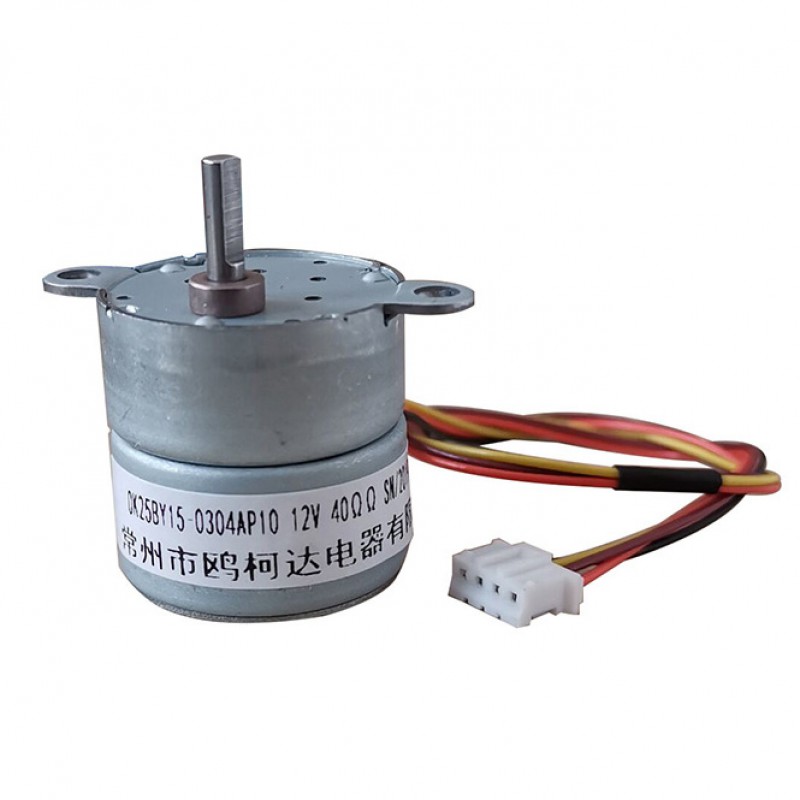

Oukeda Silnik krokowy pm z przekładnią 7,5 stopnia 12 V 2-fazy Φ25 mm z przekładnią 5:1 /10:1
Oukeda Silnik krokowy pm z przekładnią 7,5 stopnia 12 V 2-fazy Φ25 mm z przekładnią 5:1 /10:1
Specyfikacja elektryczna:
Numer części producenta:OK25BY15-0304AP5
Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
Liczba faz: 2
Kąt kroku: 7,5 stopnia
Prąd fazowy: 0,3A
Napięcie fazowe:12VDC
Moment trzymania: 7,35Ncm
Rezystancja fazowa: 40 ± 10% omów(25 ℃)
Indukcyjność: 17 mH ± 20%
Dane fizyczne:
Wymiary ramy: Φ25 mm
Długość korpusu:25 mm
Średnica wału: Φ3 mm
Długość wału: 12 mm
Długość cięcia w kształcie litery D:8mm
Przełożenie: 5:1
Liczba wyprowadzeń:4
Długość wyprowadzeń: 240 mm
Waga:50g;
Specyfikacja elektryczna:
Numer części producenta:OK25BY15-0304AP10
Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
Liczba faz: 2
Kąt kroku: 7,5 stopnia
Prąd fazowy: 0,3A
Napięcie fazowe:12VDC
Moment trzymania: 14,70Ncm(20,80 uncji cala)
Rezystancja fazowa: 40 ± 10% omów(25 ℃)
Indukcyjność: 17 mH ± 20%
Dane fizyczne:
Wymiary ramy: Φ25 mm
Długość korpusu:25 mm
Średnica wału: Φ3 mm
Długość wału: 12 mm
Długość cięcia w kształcie litery D:8mm
Przełożenie: 10:1
Liczba wyprowadzeń:4
Długość wyprowadzeń: 240 mm
Waga:50g;
.jpg)
.jpg)
.jpg)
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 7,35 / 14,7 |
| Moment trzymania (uncji cala) | 10,4 / 20,8 |
| Kąt kroku (stopnie) | 7,5 |
| Prąd fazowy (A) | 0,3 |
| Napięcie fazowe (V) | 12 |
| Indukcyjność (mH) | 17 |
| Rezystancja fazowa (om) | 40 |
| Specyfikacja fizyczna | |
| Długość cięcia w kształcie litery D | 8 |
| Długość korpusu (mm) | 25 |
| Wymiary ramy (mm) | Φ25 |
| Średnica wału (mm) | 3 |
| Długość wału (mm) | 12 |
| Typ wału | D |
| Waga (g) | 50 |
| Przełożenie | 5:1 / 10:1 |
| Długość wyprowadzeń (mm) | 240 |
| Liczba wyprowadzeń | 4 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
