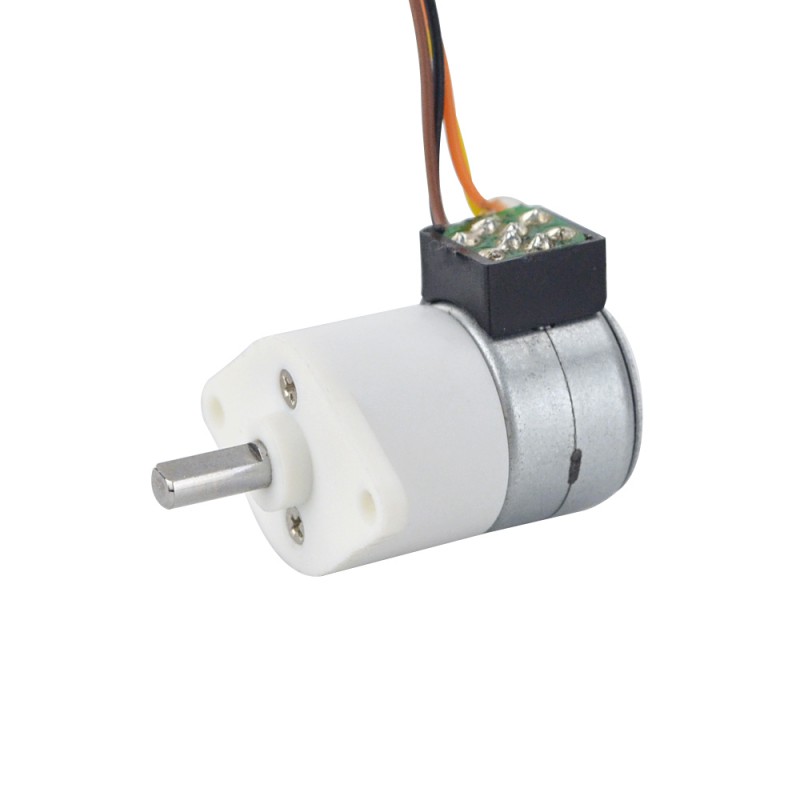

Φ15x22,5mm Silnik krokowy pm z przekładnią 15PM20L02-SG100 z Przekładnia walcowa 100:1
Specyfikacja elektryczna
- Numer części producenta: 15PM20L02-SG100
- Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
- Liczba faz: 2
- Kąt kroku: 0,18 stopnia
- Prąd znamionowy na fazę: 0,5 A
- Moment trzymania: 14,7 Ncm
- Rezystancja fazowa 10 ± 7% omów(25 ℃)
- Indukcyjność: 2,25 mH ± 20%
Dane fizyczne
- Wymiary ramy: Φ15 mm
- Długość korpusu: 22,5 mm
- Długość przekładni: 11,5 mm
- Średnica wału: Φ3 mm
- Długość wału: 9 mm
- Długość cięcia w kształcie litery D: 6,5 mm
- Typ przekładni: Przekładnia walcowa
- Przełożenie: 100
- Liczba wyprowadzeń: 4 ze złączem Molex 4Y
- Długość wyprowadzeń: 110 mm
- Waga: 14,4 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Brązowy
|
Pomarańczowy
|
Żółty
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (uncji cala) | 20,821 |
| Indukcyjność (mH) | 2,25 |
| Rezystancja fazowa (om) | 10 |
| Prąd znamionowy (A) | 0,5 |
| Kąt kroku (°) | 0,18 |
| Liczba faz | 2 |
| Moment trzymania (mN.m) | 147 |
| Specyfikacja przekładni | |
| Przełożenie | 100 |
| Długość przekładni (mm) | 11,5 |
| Typ przekładni | Przekładnia walcowa |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 22,5 |
| Wymiary ramy (mm) | Φ15 |
| Długość wyprowadzeń (mm) | 110 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | Φ3 |
| Długość wału (mm) | 9 |
