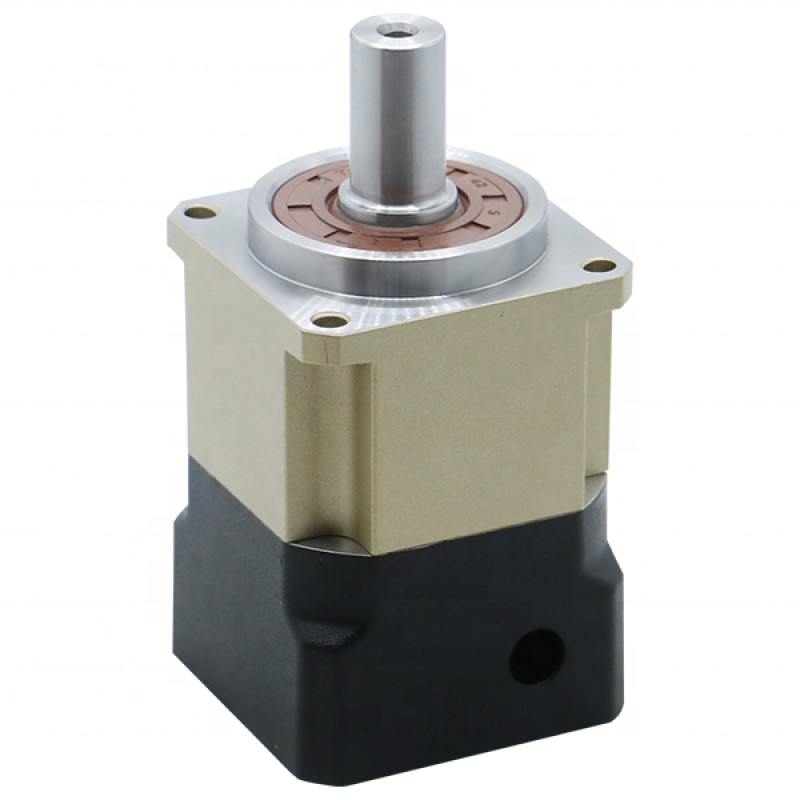

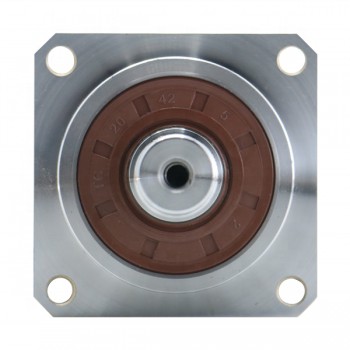

Przekładnia planetarna śrubowa serii PGH60 PGH60-L2SW, maks. przełożenie 100:1, luz zwrotny 8 minut łuku, dla silnika krokowego Nema 23/ 24

Przekładnia planetarna śrubowa serii PGH60 PGH60-L2SW, maks. przełożenie 100:1, luz zwrotny 8 minut łuku, dla silnika krokowego Nema 23/ 24

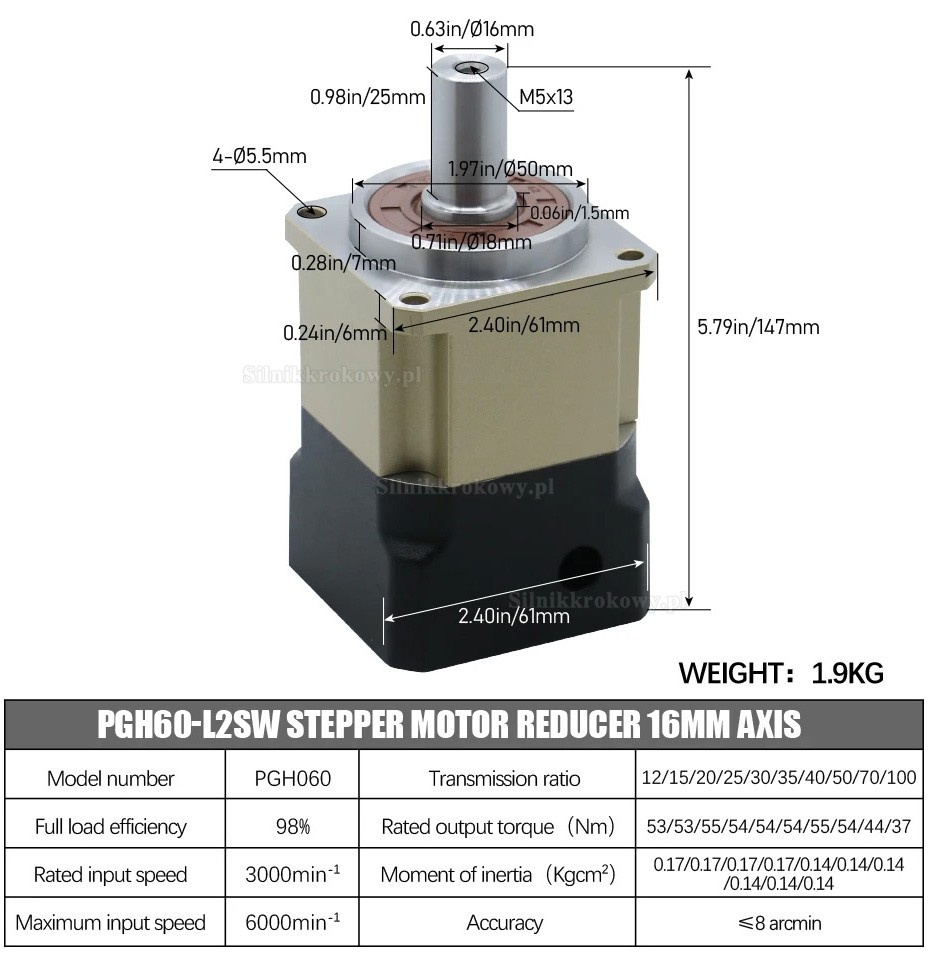

Specyfikacja przekładni:

Numer części producenta: PGH60-L2SW-Stepper

Typ przekładni: Przekładnia planetarna śrubowa

Sprawność: 98%

Luz zwrotny bez obciążenia: <=8 minut łuku

Przełożenie: 12/15/20/25/30/40/50/70/100

Znamionowy moment wyjściowy(Nm):53/53/55/54/54/54/55/54/44/37

Moment bezwładności(Kgc㎡):0.17/0.17/0.17/0.17/0.14/0.14/0.14/0.14/0.14/0.14

Znamionowa prędkość wejściowa:3000min-1

Maksymalna prędkość wejściowa:6000min-1

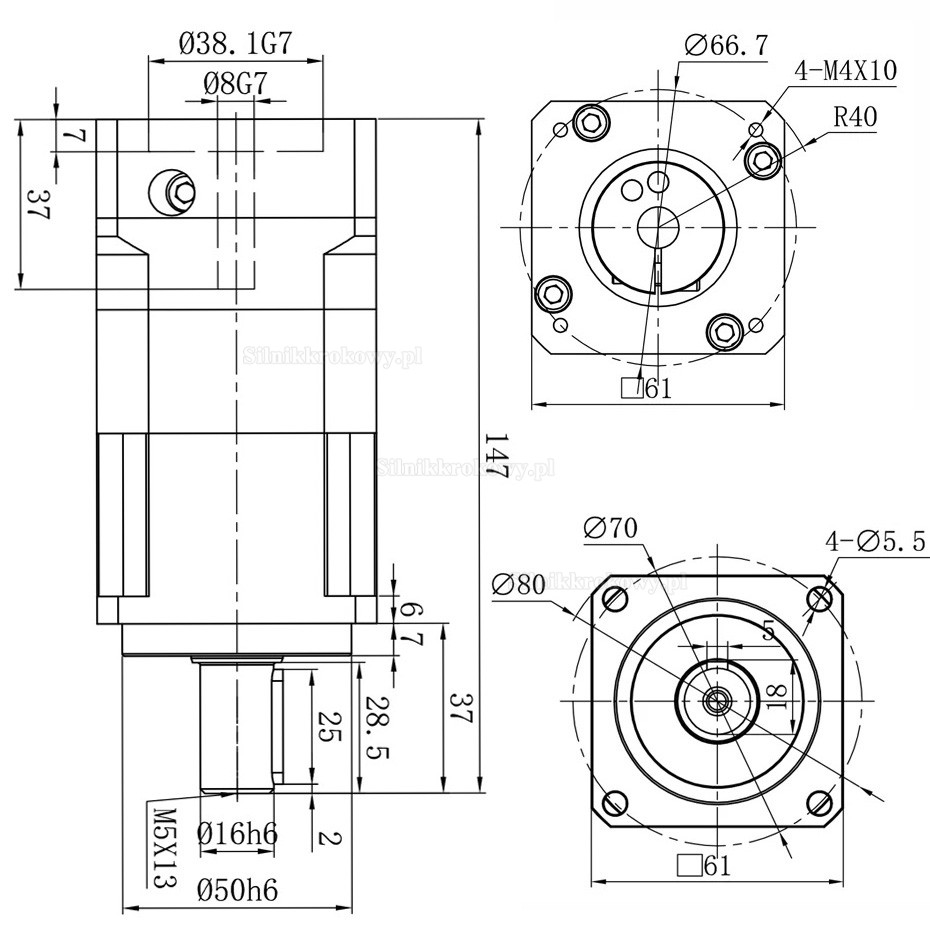

Dane fizyczne:

Wymiary ramy: 61 x 61 mm

Długość przekładni: 110 mm

Typ wałka wyjściowego: Wpust klinowy

Średnica wałka wyjściowego: Φ16 mm

Długość wałka wyjściowego: 28,5 mm

Średnica wału wejściowego: Φ8 mm

Długość wałka wejściowego: 37 mm
