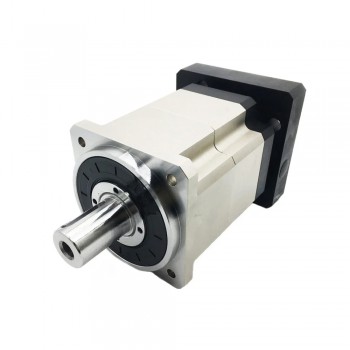

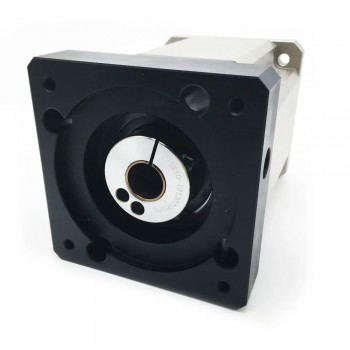

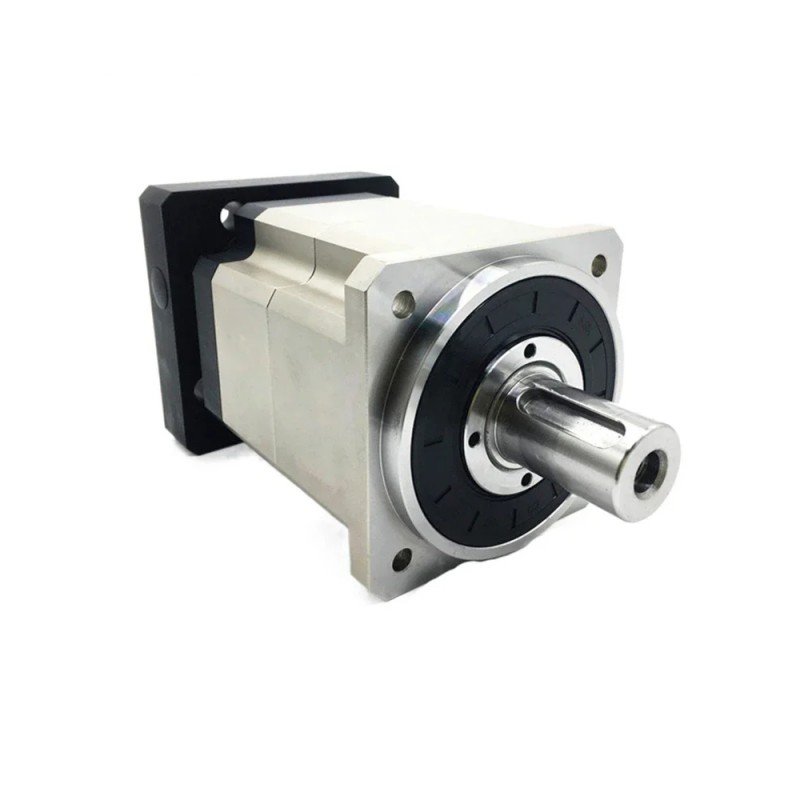

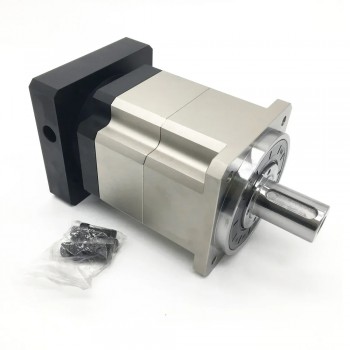

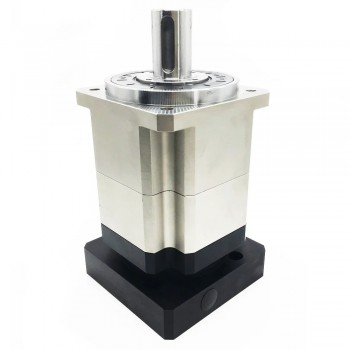

Przekładnia planetarna śrubowa serii PLG120 z wałem wejściowym 19 mm/22 mm/24 mm do silników Nema42/Nema52 Svero

Name: Przekładnia planetarna śrubowa serii PLG120 z wałem wejściowym 19 mm/22 mm/24 mm do silników Nema42/Nema52 Svero
Brand: HLTNC
SKU: PLG120-3-19-95-130
Price: 1853.98 PLN
Availability: InStock

NR:PLG120-3-19-95-130
Dodaj opinię

Nasza cena:1853,98zł

Przełożenie:

Wał wejściowy:

Liczba sztuk: - +

Cena hurtowa:

2 - 4	5 - 9	10 - 49	50 - Max
1761,26zł	1724,18zł	1668,59zł	1612,95zł

Do Koszyka

Dodaj do mojej listy życzeń

Opis produktu Specyfikacja Opcje niestandardowe Opinie o produkcie(0)

Przekładnia planetarna śrubowa serii PLG120 z wałem wejściowym 19 mm/22 mm/24 mm do silników Nema42/Nema52 Svero

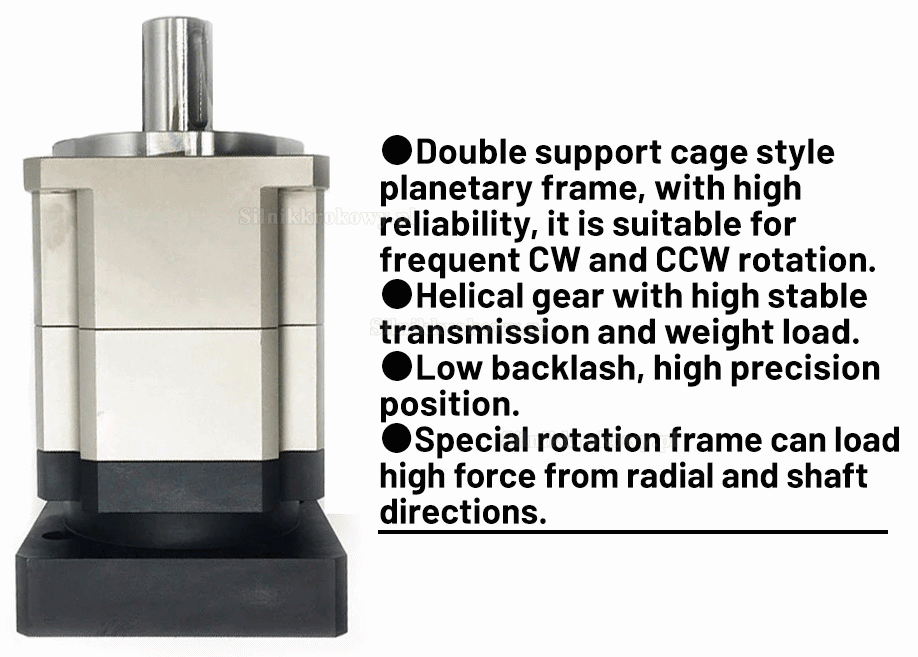

Cechy:

Rama planetarna z podwójną klatką podporową, o wysokiej niezawodności, nadaje się do częstego obrotu w prawo i w lewo.

Przekładnia śrubowa o dużej stabilności przekładni i nośności.

Niski luz, wysoka precyzja ustawienia.

Specjalna rama obrotowa wytrzymuje duże siły działające w kierunku promieniowym i wału.

Specyfikacja:

Konstrukcja: Przekładnia

Typ: Przekładnia planetarna

Zabezpieczenie: Kroploszczelność

Komunikacja: Szczotkowa

Sprawność: IE 1

Certyfikaty: CCC;

Lista zawartości opakowania:

1* Przekładnia planetarna

1* Klucz

4* Śruby montażowe

(Kliknij na model, aby przejść →)				PLG042	PLG060	PLG090	PLG120	PLG140	PLG180
Maksymalny moment wyjściowy			Nm	2-krotny znamionowy moment wyjściowy
Natychmiastowy moment hamowania			Nm	3-krotność znamionowego momentu wyjściowego
Maksymalny moment obrotowy promieniowy			N	780	1530	3250	6700	9400	14500
Maksymalny moment obrotowy w osi			N	390	630	1300	3000	4700	7250
Torsional Stiffness			Nm/arcmin	2,5	6	12	23	47	130
Maksymalna prędkość wejściowa			obr./min	8000	8000	8000	8000	6000	6000
Znamionowa prędkość wejściowa			obr./min	4000	5000	4000	4000	3000	3000
Hałas			dB	≤56	≤58	≤60	≤65	≤68	≤68
Czas życia			h	20000
Sprawność przy pełnym obciążeniu			%	L1≥95%, L2≥90%

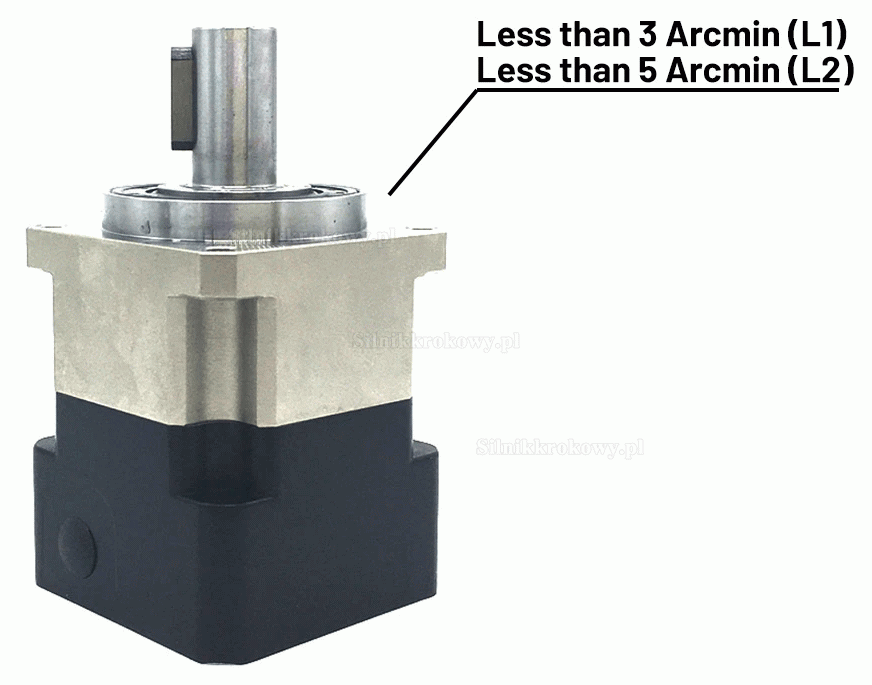

luz zwrotny	PO	L1	arcmin	≤3	≤3	≤3	≤3	≤3	≤3
luz zwrotny	PO	L2	arcmin	≤5	≤5	≤5	≤5	≤5	≤5
Moment bezwładności	L1	3:1	Kg.cm2	0,03	0,16	0,61	3,25	9,21	28,98
		4:1	Kg.cm2	0,03	0,14	0,48	2,74	7,54	23,67
		5:1	Kg.cm2	0,03	0,13	0,47	2,71	7,42	23,29
		7:1	Kg.cm2	0,03	0,13	0,45	2,62	7,14	22,48
		10:1	Kg.cm2	0,03	0,13	0,42	2,59	7,03	22,51
	L2	9:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		12:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		15:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		16:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		20:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		25:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		28:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		30:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		35:1	Kg.cm2	0,03	0,13	0,45	0,45	2,43	7,10
		40:1	Kg.cm2	0,03	0,13	0,45	0,45	2,43	6,92
		50:1	Kg.cm2	0,03	0,13	0,40	0,40	2,39	6,92
		70:1	Kg.cm2	0,03	0,13	0,40	0,40	2,39	6,72
		100:1	Kg.cm2	0,03	0,13	0,40	0,40	2,39	6,72

Parametria	Etap	Przełożenie		PLG042	PLG060	PLG090	PLG120	PLG140	PLG180
Znamionowy moment wyjściowy (Nm)	L1	3:1		19	40	105	165	360	880
		4:1		19	45	130	230	480	880
		5:1		17	45	130	230	480	1100
		7:1		14	45	100	220	480	1100
		10:1		11	30	75	175	360	770
	L2	9:1		19	40	105	165	360	880
		12:1		19	40	105	165	360	880
		15:1		19	40	105	165	360	880
		16:1		19	45	110	230	480	880
		20:1		19	45	110	230	480	880
		25:1		17	45	110	230	480	1100
		28:1		19	45	110	220	480	1100
		30:1		19	40	105	165	360	880
		35:1		17	45	110	230	480	1100
		40:1		19	45	110	230	480	1100
		50:1		17	45	110	230	480	1100
		70:1		14	45	100	220	480	1100
		100:1		11	30	75	175	360	770
Stopień ochrony IP		IP65
Temperatura pracy		-10℃~~90℃

Précédent: Przekładnia planetarna śrubowa serii PLG060 z wałem wejściowym 6,35/8/11/14 mm do silnika krokowego Nema23/silnika Nema 24 Svero
Suivant: Przekładnia planetarna śrubowa serii PLX060, z wyjście płytą kołnierzową do silnika krokowego Nema23 / serwosilnika Nema24

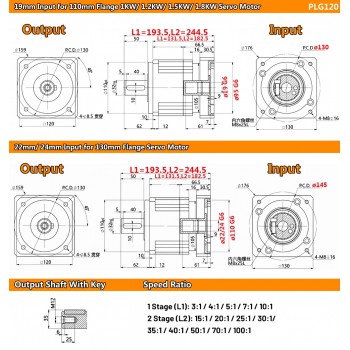

Specyfikacja fizyczna

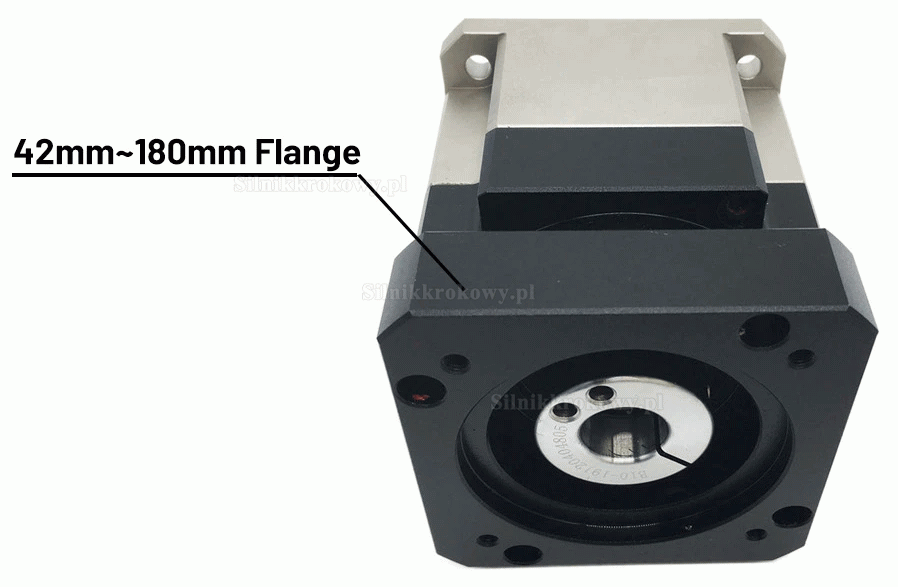

Wymiary ramy (mm)	130 x 130
Długość przekładni (mm)	131 / 182,5

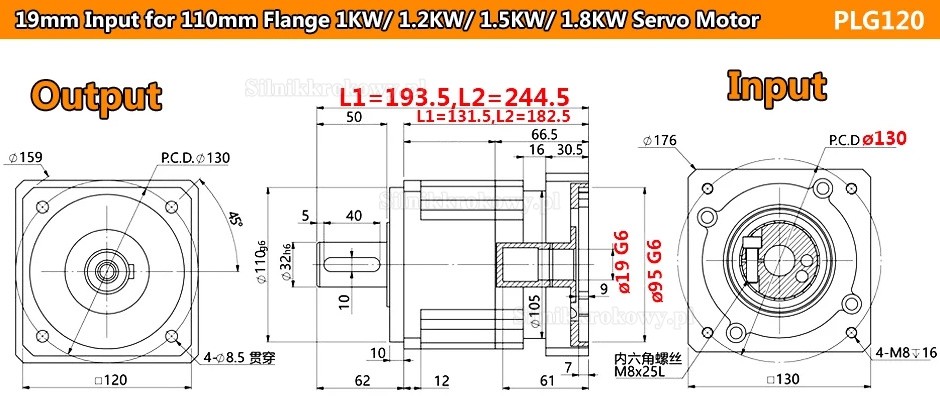

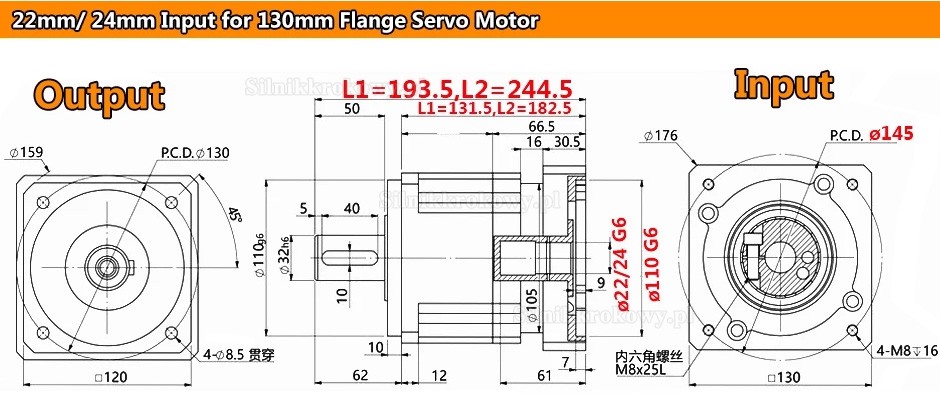

Średnica wału wejściowego (mm)	19 / 22 / 24
Długość wałka wejściowego (mm)	61
Średnica wałka wyjściowego (mm)	32
Długość wałka wyjściowego (mm)	50
Pasuje do silnika	Serwosilnik ramy 110 / Serwosilnik ramy 130
Typ przekładni	Przekładnia planetarna śrubowa

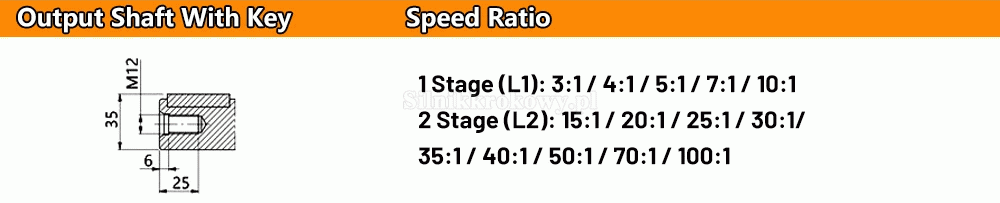

Przełożenie	3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1

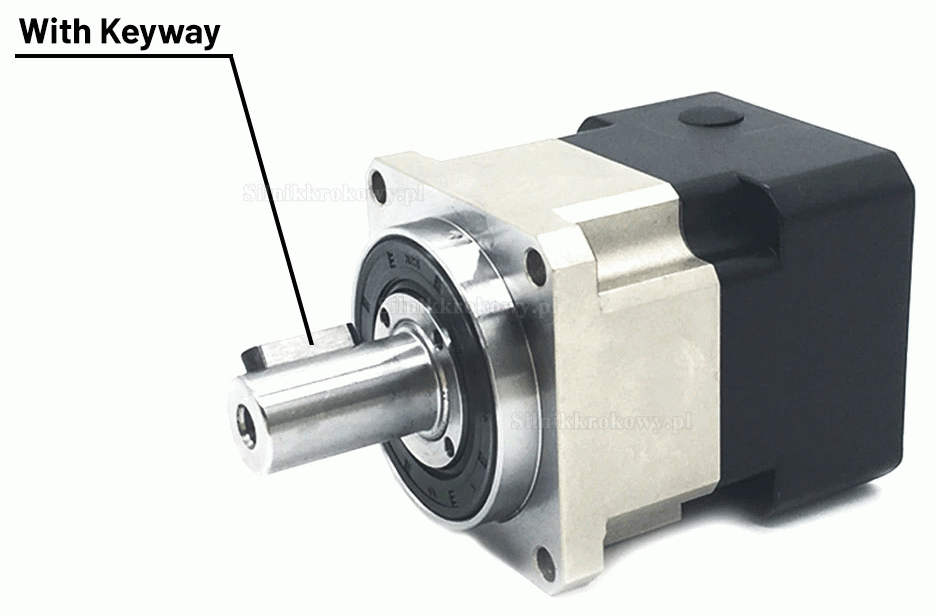

Typ wałka wyjściowego	Wpust klinowy
Seria produktów	PLG120
